上银导轨安装方法详解：精准步骤与注意事项

上银导轨简介

上银科技（HIWIN）是全球领先的线性传动组件制造商，其导轨产品以高精度、高刚性、长寿命著称，广泛应用于数控机床、自动化设备、半导体机械等领域。上银导轨的主要型号包括HG系列, RG系列, EG系列，精度等级可达C0-C5级，重复定位精度±1μm，使用寿命超过10万公里（数据来源：HIWIN官方技术手册）。

上银导轨安装前的准备工作

1. 检查导轨与滑块：确认导轨无变形、划伤，滑块滑动顺畅无异响。

2. 清洁安装面：使用无尘布和酒精清洁导轨安装面，确保平面度≤0.01mm/m。

3. 准备工具：扭矩扳手（推荐6-12Nm）、水平仪（精度0.02mm/m）、千分表等。

上银导轨安装步骤

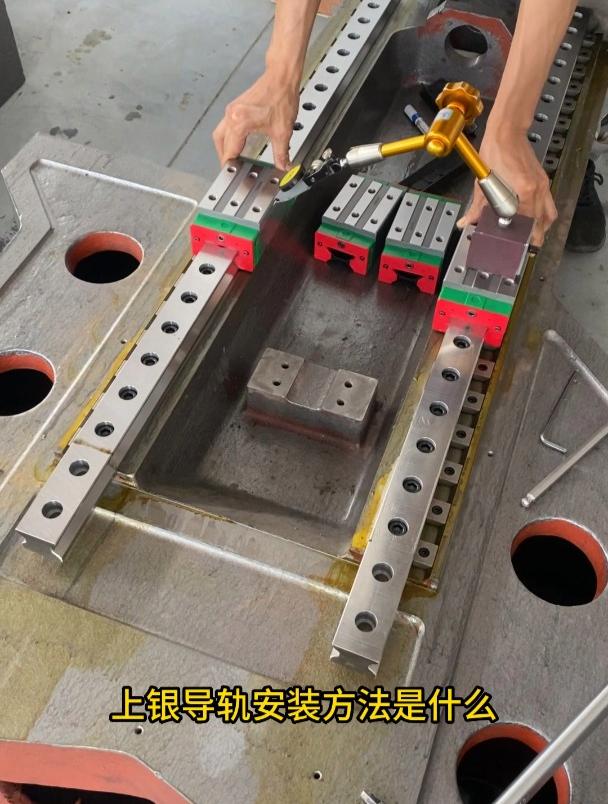

1. 基准侧导轨安装

将导轨轻轻放置于安装面，初步锁紧螺栓（约30%扭矩）。

使用千分表校正直线度，调整至误差≤0.01mm/全长后，按对角线顺序分3次拧紧螺栓至额定扭矩（如HG15导轨为8.8Nm）。

2. 从动侧导轨安装

以基准侧为参考，使用专用间隔块或千分表调整平行度（≤0.02mm）。

同样分步锁紧螺栓，避免应力集中导致变形。

3. 滑块安装与调整

将工作台轻放于滑块上，手动推动测试顺畅度。

用塞尺检查滑块与工作台间隙，确保各点≤0.01mm。

关键注意事项

禁止敲击：直接冲击会损坏导轨滚道，影响精度。

润滑要求：首次使用前需加注HIWIN原厂润滑脂（如AFB-LF），油脂填充量建议为滑块内部空间30-40%。

预压调整：根据负载选择预压等级（轻预压C0、中预压C1），过大会降低寿命20-30%（HIWIN实验室数据）。

验收与维护

安装完成后需进行：

1. 空载运行测试（速度由低到高，观察振动与噪音）。

2. 负载测试（逐步增加至额定负载的150%，持续2小时）。

3. 定期维护：每运行500小时补充润滑脂，每半年检查螺栓紧固状态。

遵循以上方法可确保上银导轨发挥最佳性能，典型应用案例显示，正确安装可使导轨寿命提升25%以上（数据来源：HIWIN客户服务报告）。如需技术支援，建议联系官方认证服务商获取专业指导。
