上银导轨QHW20CC：静音重负荷直线导轨的技术优势与应用

在精密制造和自动化领域,直线导轨的性能直接决定着设备的精度、速度和寿命。台湾上银科技(HIWIN)作为全球线性传动引领者,其QH系列静音式重负荷型滚珠直线导轨QHW20CC正是为高端应用而生的创新产品。

在精密制造和自动化领域,直线导轨的性能直接决定着设备的精度、速度和寿命。台湾上银科技（HIWIN）作为全球线性传动引领者,其QH系列静音式重负荷型滚珠直线导轨QHW20CC正是为高端应用而生的创新产品。

本文将深入探讨这款导轨的技术特点、实际应用及市场反馈。

01 技术特点

QHW20CC导轨采用四列承受负荷设计,使其具备高刚性和高负荷特性,同时具备四方向等负载特色和自动调心能力,可吸收安装面的装配误差。

其核心优势在于创新的静音设计。通过同步联结器使滚珠均匀等间隔排列,消除了滚珠间的相互撞击金属声,有效降低高频声音强度。

与传统导轨相比,QHW20CC在各个速度域能降低噪音约7.7分贝。

自润设计是其另一大亮点。同步联结器的间隔部设计有储油空间,可供给钢珠运行时润滑之需。

经过测试,在出厂前添加高性能的锂皂基油脂,在0.2倍动额定负荷下可持续使用超过2500公里而不产生疲劳破坏,大大减少了维护需求。

QHW20CC还表现出卓越的高速性能。同步联结器的间隔部设计使滚珠间的相互摩擦消失,同时HIWIN专利设计使滚珠与同步联结器间为环形线接触,减少了接触面积,从而有效降低摩擦阻力。

02 性能参数

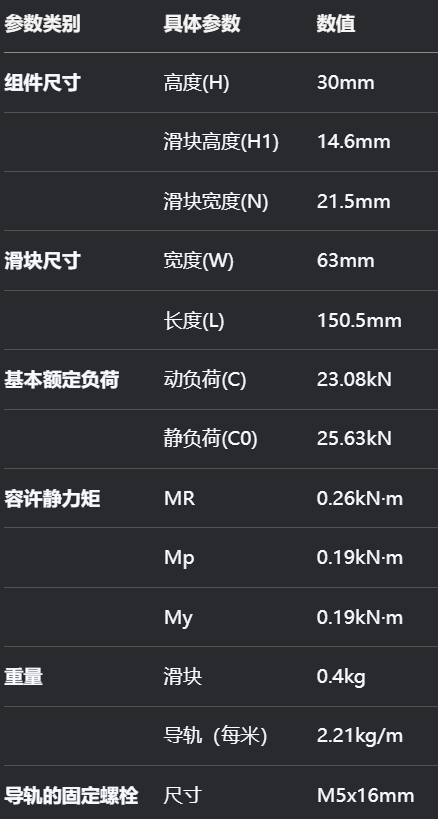

QHW20CC导轨具体参数如下：

03 行业应用

QHW20CC导轨适用于高速、静音与低发尘需求的电子产业,广泛应用于光电设备、医疗设备、半导体设备、节能环保设备、智能自动化、新能源设备等领域。

在半导体制造领域,QHW20CC因其低发尘和静音特性成为晶圆取放机器人和精密定位平台的理想选择。光学仪器和医疗设备制造商也青睐这款导轨,因为它能在洁净环境中稳定运行,减少污染风险。

04 企业合作实例

深圳市策朗智能科技有限公司作为上银产品的直接供应商,已将QHW20CC等上银线性传动产品成功应用于多个领域。

该公司长期与富士康、视源等知名企业保持良好合作,为这些客户提供高性能的直线导轨解决方案。

天津罗升企业有限公司自1999年与上银科技合作以来,依靠上银科技优良的产品品质和专业技术团队,使“滚珠丝杆”、“直线导轨”等机械传动产品得到了广泛应用和好评。

05 选用指南

选择合适的直线导轨需要考虑多个因素：

使用条件设定：包括应用设备、行程、空间限制、运行速度、加速度、精度要求、使用频率、刚性要求、使用环境、负荷方式和要求寿命年限。

精度等级选择：C,H,P,SP,UP等级视设备精度要求而定。

润滑选用：依设备要求可选择润滑脂、润滑油或特殊润滑剂润滑,需定期注入润滑脂或配置自动供油系统。

QHW20CC导轨凭借其低噪音、自润滑和高速度性能,已成为电子半导体、医疗设备和精密测量等高端领域的理想选择。

深圳市策朗智能科技有限公司等供应商通过引进先进客户管理系统,不断完善内部管理水平,为客户提供了更加优质的供应链服务。
