全面解析上银导轨滑块规格尺寸：选型必备指南

在自动化设备与精密机械的核心构造中，线性导轨系统扮演着至关重要的角色，其性能直接决定了设备的精度、速度与稳定性。上银导轨（HIWIN）作为全球知名的传动控制与系统科技领导品牌，其产品以高刚性、高精度和高可靠性著称。本文将深入探讨上银导轨滑块的规格尺寸体系，为工程师和设备选型人员提供一份详实、可信的参考依据。

理解规格型号的核心含义

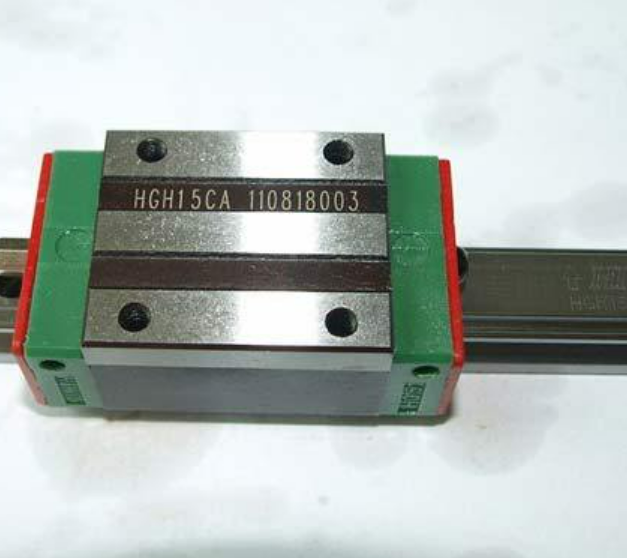

上银导轨滑块的规格型号并非随意编排，而是蕴含了其关键尺寸和性能特征。通常，一个完整的型号如 EGH15CA，其中“EGH”代表系列，“15”则表示导轨的滑轨宽度为15毫米。这是识别滑块尺寸最直观的初始信息。滑轨的宽度（W）和高度（H）是决定其负载能力和力矩抵抗性的基础尺寸，常见的宽度尺寸有15mm, 20mm, 25mm, 30mm, 35mm, 45mm, 55mm, 65mm等，形成了完整的尺寸梯队，以满足从轻负载到重负载的各种应用场景。

关键尺寸参数详解

除了型号中体现的滑轨宽度，在正式选型时还需关注以下几个核心尺寸数据：

1.  滑块尺寸（L x W x H）：滑块本体的长、宽、高尺寸，直接影响设备的安装空间。例如，某个系列宽度为15mm的滑块，其具体尺寸可能为长62mm x 宽34.5mm x 高39mm（数据仅供参考，具体因系列而异）。精确的滑块尺寸是进行机械设计时避让干涉的关键。

2.  安装孔节距（P x P1）：指滑块上用于固定的螺丝孔之间的纵向（P）和横向（P1）距离。例如P=40mm, P1=30mm。这个数据确保了滑块能够准确、稳固地安装在设备底座上。

3.  轨道高度（H）和宽度（W）：如前所述，这是选择匹配轨道的基础。轨道必须与滑块系列和尺寸完全对应。

选型背后的科学：额定负载与精度等级

规格尺寸不仅是物理上的匹配，更与性能息息相关。尺寸越大，其额定负载（C：动态额定负载；C0：静态额定负载）通常越高。例如，一个宽度为45mm的导轨滑块，其动态额定负载可能高达40 kN以上，而15mm宽度的负载则可能在7 kN左右。同时，上银导轨还提供不同的精度等级，如普通级（N）、高级（H）、精密级（P）和超精密级（SP）。更高精度的等级对制造工艺和尺寸公差的要求也更为苛刻，通常会在型号后缀或规格书中明确标出。

结论

正确选择上银导轨滑块的规格尺寸是一项严谨的技术工作，它需要综合考量设备的负载、速度、精度要求以及安装空间限制。建议在最终确定型号前，务必查阅官方的最新规格手册或技术文档，以获取最准确、最权威的尺寸参数和性能数据，从而确保设备设计的成功与可靠运行。
