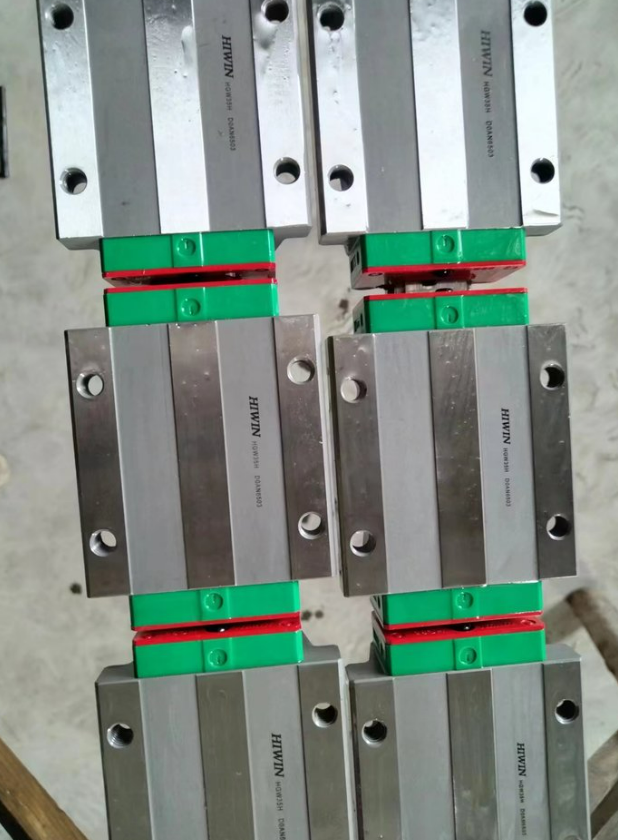

上银导轨型号尺寸表综合解读与选型指南

在工业自动化与精密制造领域，正确选择直线导轨是确保设备高精度、高刚性及长期稳定运行的关键。上银导轨（HIWIN）作为全球知名的品牌，其产品型号繁多，覆盖广泛的应用场景。一份详尽的上银导轨型号尺寸表不仅是工程师手边的必备工具，更是实现设备优化设计的基石。本文将深入解读上银导轨的型号体系，并提供实用的选型数据参考。

上银导轨的型号命名通常蕴含了系列、尺寸、精度等关键信息。例如，最常见的HG系列，以其高性价比和四方形的滑座结构著称。其型号如“HG15”、“HG20”、“HG25”，其中的数字代表导轨的滑轨宽度（单位：mm），这直接关联到导轨的尺寸和负载能力。一份标准的HG系列尺寸表会详细列出滑轨宽度、滑座长度、滑座高度、安装孔距、额定负载等核心参数。例如，HG20导轨的滑轨宽度为20mm，单个滑座的基本动额定负载（C）可达7.35 kN，静额定负载（Co）为9.8 kN，为设备设计提供了明确的力量支撑。

对于追求更高刚性与精度的应用，EG系列则是理想选择。其采用哥德式四点接触设计，能承受更大的上下左右四个方向的负荷与力矩。其型号如“EG15”、“EG20”，同样以滑轨宽度标识。EG系列尺寸表会额外注重其高防尘性能与重载能力的相关数据。

而MGN/MGW系列微型导轨，则专为空间受限的精密设备设计，如半导体制造、医疗仪器等。其型号中的“N”代表窄幅式，“W”代表宽幅式，数字如“MGN7C”中的7则指滑轨宽度为7mm。其尺寸表会精确到微米级，关注安装尺寸和极轻量化的结构数据。

理解型号与尺寸的对应关系后，在实际选型中还需参考尺寸表中的以下数据以提升设备可信度：

1.  额定寿命计算：基于基本动额定负载（C）和工作负载（P），通过公式估算行程寿命，这是评估设备耐用性的核心。

2.  刚性数据：优质的尺寸表会提供在不同预压等级下的静态刚性值，这直接影响设备的运行平稳性和加工精度。

3.  容许力矩（Mx, My, Mz）：这是衡量滑座抗翻转、抗倾斜能力的关键指标，对于悬臂结构的设计尤为重要。

综上所述，熟练掌握上银导轨型号尺寸表，意味着能够将产品目录上的冰冷数据转化为设备设计的核心优势。建议工程师在选型时，务必参照官方最新提供的详细尺寸与技术参数表，进行综合计算与比对，从而选出最匹配应用需求的导轨型号，为设备的高性能与高可靠性奠定坚实基础。
