上银直线导轨型号尺寸全解析：工程师必备选型指南

在自动化设备与高精尖制造领域，直线导轨作为核心的传动部件，其选型的准确性直接决定了设备的精度、稳定性与使用寿命。上银科技（HIWIN）作为全球领先的传动控制与系统科技品牌，其直线导轨产品线丰富，型号繁多。一份详尽且专业的型号尺寸表，无疑是工程师和设备制造商进行高效、准确选型的利器。本文将深度解析上银直线导轨的型号命名规则与关键尺寸参数，助您轻松驾驭选型工作。

一、读懂型号：解锁尺寸信息的钥匙

上银直线导轨的型号是其尺寸规格最直接的体现。通常，一个完整的型号包含了系列、规格、精度等级、预压等级等关键信息。

系列代号：标识导轨的结构和特性。例如，最经典的HG系列属于四列式滚珠直线导轨，负载能力高，应用最广；EG系列为微型导轨，适用于空间受限的精密仪器；RG系列滚柱式直线导轨则以其超高负载和刚性著称。

规格尺寸：通常以数字表示，直接对应导轨的轨宽（W）和滑块的尺寸。例如，HG25中的“25”即代表导轨的宽度为25mm。这是决定导轨负载能力和安装尺寸的核心参数。

精度等级：以英文代号表示，如C（普通级）、H（高级）、P（精密级）、SP（超精密级）、UP（超高精密级）。精度等级直接影响导轨的行走平行度、高度尺寸公差等。

预压等级：如Z0（无预压）、Z1（轻预压）、Z2（中预压）等，预压的大小影响导轨的刚性和运行平稳性。

二、核心尺寸参数详解（以主流HG系列为例）

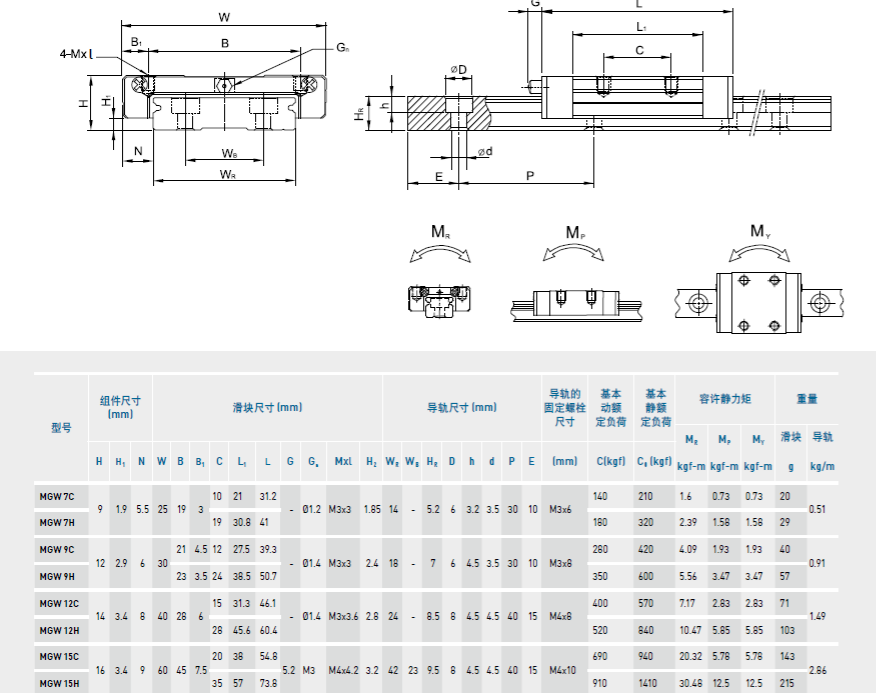

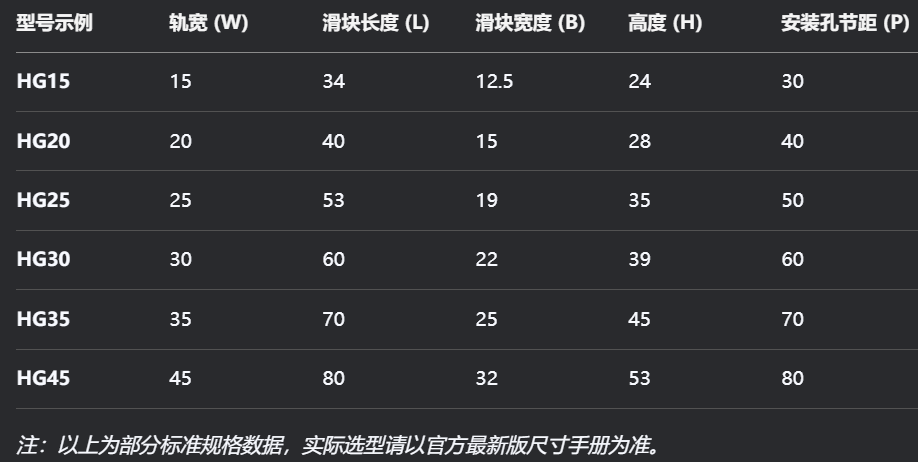

了解型号含义后，查阅具体尺寸表便能有的放矢。以下是HG系列部分规格的关键尺寸参考数据（单位：mm）：

这些尺寸是设备设计阶段进行机械结构布局、安装孔位设计的直接依据。例如，轨宽（W）和高度（H）决定了安装空间，安装孔节距（P）则用于精准定位。

三、超越尺寸：可信选型的深层考量

一份可信的选型方案，绝不能仅停留在尺寸匹配层面。资深工程师还会综合考虑：

1.  额定寿命计算：根据实际载荷、运行速度、行程等工况，利用公式计算导轨的理论寿命，确保其能满足设备的耐久性要求。

2.  刚性匹配：不同的预压等级提供了不同的刚性，高刚性预压（如Z2）能有效减少负载下的变形，但也会增加运行阻力和温升。

3.  防护与润滑：根据使用环境（如有无粉尘、切削液、腐蚀性物质）选择合适的密封系统（如刮油片、端面密封）和润滑方案（油脂、油液）。

结论

熟练掌握上银直线导轨的型号规则与尺寸参数，是进行高效设备设计的第一步。我们强烈建议，在进行正式采购前，务必通过官方或授权渠道获取最新、最完整的电子版型录与尺寸图纸，以确保所有技术参数的准确无误。科学选型，方能最大化发挥上银直线导轨的性能优势，为设备的高精度、高可靠性运行奠定坚实基础。
