全面解读：一文掌握主流导轨型号尺寸选择要诀

在自动化设备与精密机械的核心构造中，直线导轨扮演着不可或缺的“筋骨”角色。其选型的准确与否，直接关系到整台设备的精度、稳定性与使用寿命。面对市场上琳琅满目的导轨型号与尺寸，如何快速准确地为您的项目匹配最合适的产品，成为工程师们必须掌握的技能。本文将深度解析导轨型号尺寸的奥秘，并提供实用的数据参考，助您做出明智决策。

一、导轨型号编码规则解析

全球主流的导轨品牌虽各有其型号命名体系，但万变不离其宗，其编码通常蕴含了系列、尺寸、精度等关键信息。掌握这些规则，便能“破译”型号背后的含义。

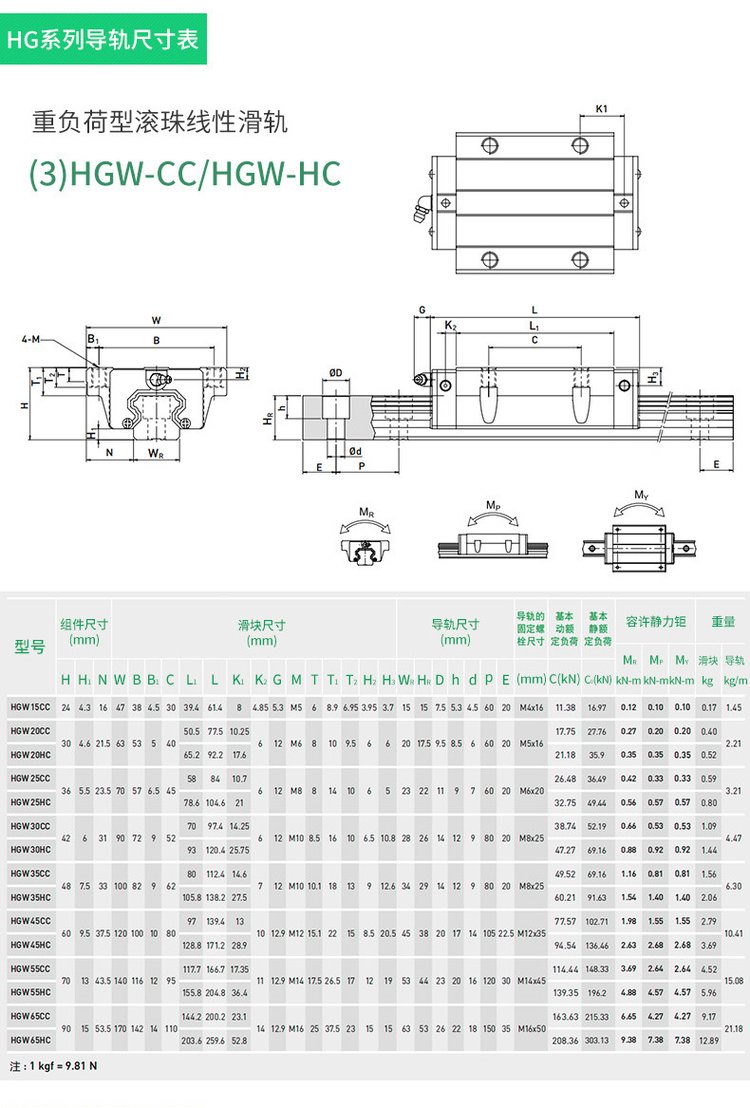

通常，一个完整的导轨型号由系列代号、尺寸规格、预压等级、精度代号及长度等部分构成。例如，在一个常见的型号“HGW25CC1R650Z0H”中：

“HGW” 可能代表某种微珠型滚珠导轨系列。

“25” 通常指轨道的宽度为25毫米，这是决定导轨负载能力和尺寸的核心参数。

“CC” 可能表示双滑块、标准预压等配置。

“650” 则指单根导轨的长度为650毫米。

了解这些规则，用户即使在缺乏完整样本册的情况下，也能对产品的基本性能有一个初步判断。

二、核心尺寸参数与负载能力关系

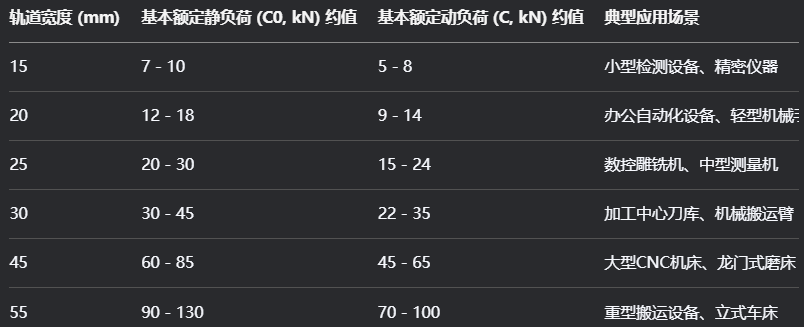

尺寸是选型的基石，其中轨道宽度（如15, 20, 25, 30, 35, 45, 55, 65）是首要关注点。它直接与导轨的额定负载成正比关系。以下是一组参考数据，展示了不同轨道宽度对应的近似额定负载范围（以四方向等负载型为例）：

注：以上为行业通用数据范围，具体数值请以官方技术手册为准。

除了宽度，滑块数量（单滑块、双滑块）、导轨长度以及安装孔距也是必须核对的尺寸，它们共同决定了系统的刚性、稳定性和安装可行性。

三、精度等级：匹配应用需求的关键

并非所有设备都需要最高的精度。导轨的精度等级通常分为：

普通级（N）：适用于对运动精度要求不高的输送、搬运场合。

高级（H）：适用于大多数通用数控机床、自动化设备。

精密级（P）：适用于高精度加工中心、测量设备。

超精密级（SP/UP）：适用于半导体制造、光学检测等超精密领域。

选择过高精度的导轨会造成不必要的成本浪费，而选择过低精度则无法满足设备性能要求。因此，务必根据实际应用场景和技术指标进行权衡。

四、选型实用建议

明确需求：首先计算工作负载、确定运行速度、行程和期望寿命。

初选尺寸：根据负载和安装空间，参考上表初选轨道宽度。

确定精度：依据设备整体定位精度要求，选择合适的精度等级。

核对样本：务必查阅官方技术样本，确认详细的尺寸图、安装孔位、额定负载表等关键数据。

考虑环境：对于有灰尘、溅水、腐蚀性化学物质的特殊环境，需选择配备相应防护配件（如刮屑板、防护罩）的型号。

总之，导轨选型是一个系统性的工程，需要综合考量尺寸、负载、精度、环境与成本等多方面因素。建议在正式采购前，多与技术支持人员沟通，必要时进行模拟计算，以确保所选型号尺寸能完美契合您的应用，为设备的长久稳定运行奠定坚实基础。
