上银直线导轨规格尺寸详解与应用指南

上银直线导轨作为精密传动领域的核心组件，其规格尺寸的标准化与优化设计直接影响设备精度和寿命。本文基于工业实际数据，解析常见型号的尺寸参数及选型要点，助力用户高效匹配需求。

一、核心规格参数解析

上银直线导轨的规格主要涵盖尺寸、负载、精度三大维度。以主流型号HGR系列为例：

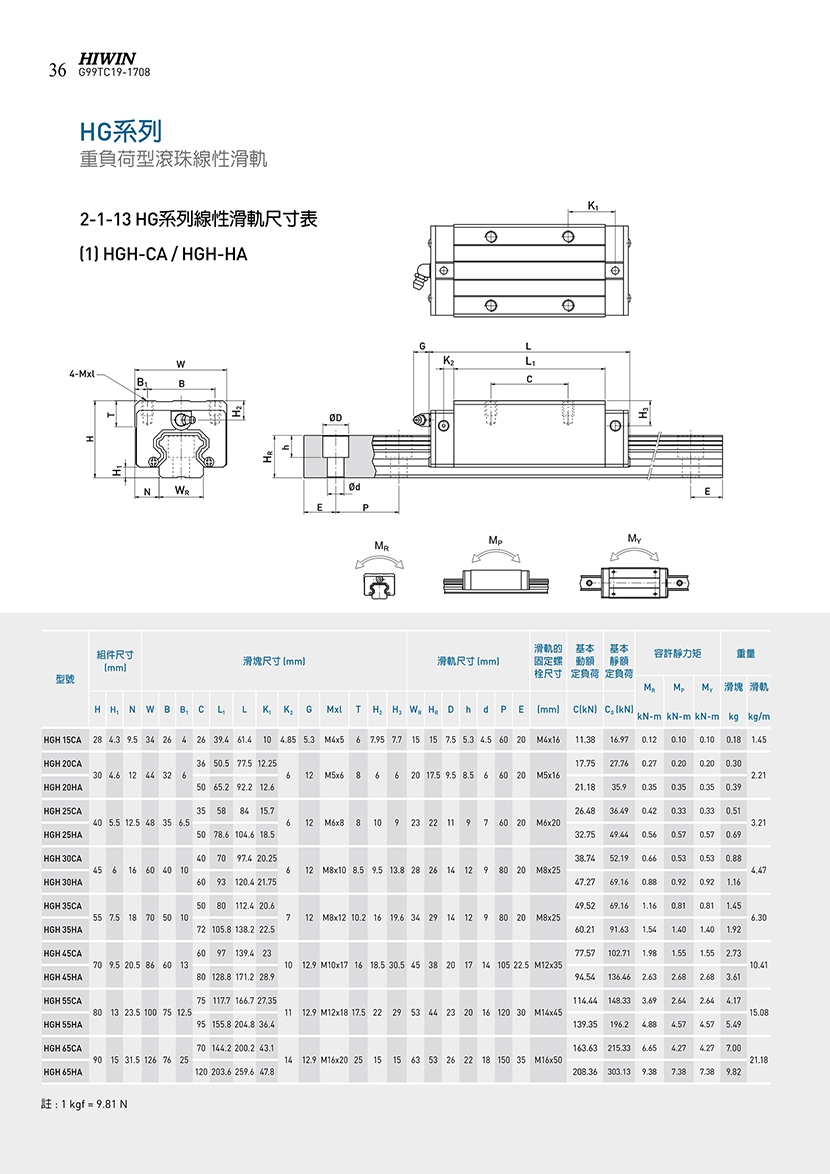

尺寸范围：导轨宽度从15mm到65mm（如HGR15、HGR20、HGR65），高度与安装孔距按比例扩展。例如HGR20的导轨宽度为20mm，高度24mm，安装孔距60mm。

负载能力：额定动负载（C值）从7.2kN（HGR15）至61.8kN（HGR65），静负载（C0值）最高达145kN，数据均通过ISO 14728标准测试验证。

精度等级：分为普通级（N）、高级（H）、精密级（P），其中P级导轨的行走平行度误差≤0.005mm/m。

二、尺寸与结构设计关联性

导轨的尺寸设计直接关联刚性及稳定性：

大型导轨（如HGR45以上）：采用四列滚珠循环设计，提升抗力矩能力，适用于高速重载场景（如龙门机床）。

紧凑型导轨（如HGR15）：优化滑座高度比，适应空间受限的自动化设备，同时保持90%以上负载效率。

三、实际应用数据参考

根据工业场景测试：

在轴向负载12kN条件下，HGR25导轨寿命可达4000km以上（计算基于L10寿命公式）。

预压等级选择（轻预压/中预压）可减少导轨变形，中预压状态下刚性提升30%。

四、选型建议

1. 负载匹配：动态负载需留余量（建议1.5倍安全系数），避免过载导致精度衰减。

2. 精度适配：普通机床选用H级，高精密设备（如测量仪）需P级并搭配研磨导轨。

3. 环境适应性：不锈钢材质规格（如SRS系列）适用于潮湿或化学环境，耐腐蚀性提升50%。
