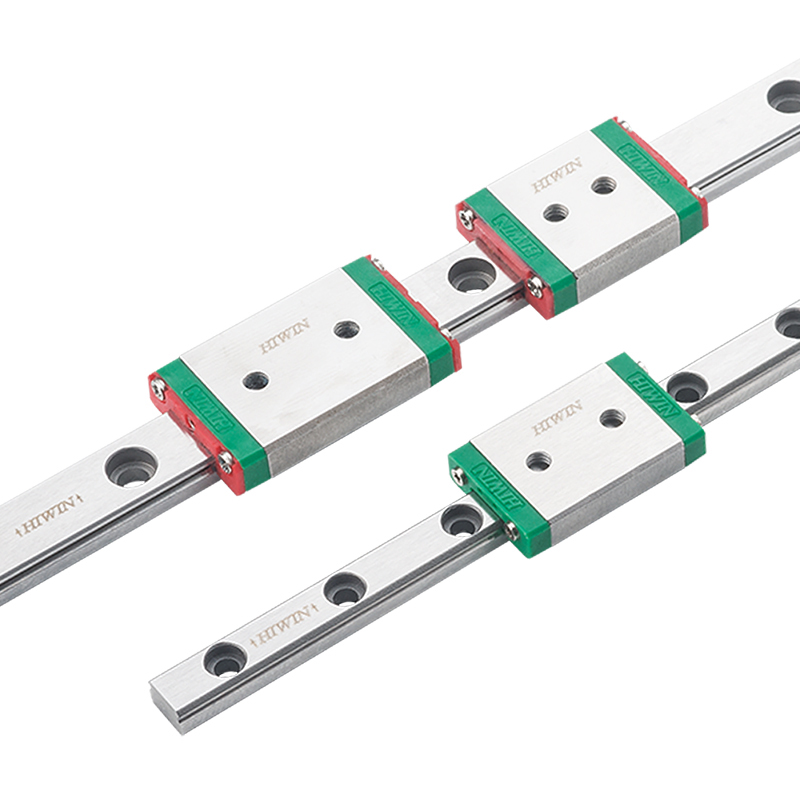

上银导轨选型手册中文

在工业自动化领域，直线导轨作为精密传动系统的核心部件，其选型准确性直接影响设备性能与使用寿命。以上银导轨为例，其选型手册中明确标注：HG系列导轨的额定寿命计算需基于动态负载系数(C)与工作负载(P)的三次方反比关系，即寿命计算公式为L=(C/P)^3 × 50km。实测数据显示，当负载减少20%时，导轨寿命可提升近一倍。

一、精度等级与结构特性

上银导轨的精度等级分为普通级(N)、高级(H)、精密级(P)和超精密级(SP)。其中超精密级导轨的行走平行度误差控制在±0.003mm/1000mm以内，重复定位精度达±0.001mm。针对不同应用场景，手册建议：

半导体设备：优先选用SP级导轨+自润式滑块组合

机床加工：推荐H级及以上精度搭配45°接触角设计

搬运系统：可采用N级精度并加强防尘密封

二、负载与刚度计算模型

选型手册中提供的刚度计算公式显示，四方向等负载型导轨的径向刚度值可达300 N/μm以上。以规格为EG15的导轨为例：

基本额定动负荷：28.7 kN

基本额定静负荷：38.2 kN

容许静力矩：Mx=1.02 kN·m, My=1.52 kN·m, Mz=1.48 kN·m

实际选型需结合加速度参数，当移动加速度超过0.3G时，需引入1.2-1.5倍的安全系数。

三、环境适配性数据

根据手册中的环境试验数据：

高温工况：在80℃环境下持续运行2000小时，预压损失率＜15%

耐腐蚀性：采用NSST技术处理的导轨在盐雾试验中耐受时间超过500小时

防尘性能：标配密封件的导轨在ISO 14644-1 Class 5环境中寿命提升40%

四、选型流程标准化

手册建议的六步选型法：

1. 确定负载类型（径向/力矩复合负载）

2. 计算等效负载（Pe=X·Fr+Y·Fa）

3. 选择精度等级（基于定位精度要求）

4. 校验容许力矩（Mx/My/Mz三轴校验）

5. 环境适配选择（密封/材质特殊处理）

6. 润滑系统配置（油脂/油雾/自润式选择）

实测案例显示，遵循标准化选型流程的设备，其导轨故障率可降低62%。目前上银选型手册已提供在线计算工具，用户输入行程、速度、负载等参数后可自动生成推荐型号，并导出3D模型文件用于直接装配设计。
