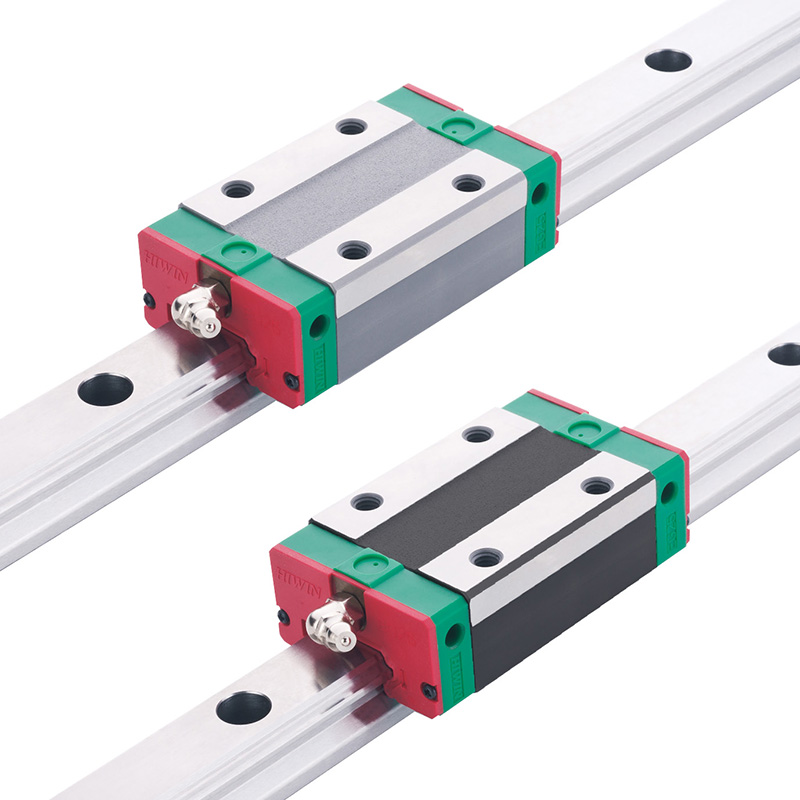

上银直线型导轨选型手册

在工业自动化与精密制造领域，直线导轨作为核心传动部件，其选型准确性直接影响设备性能与寿命。上银直线型导轨（HIWIN LINEAR GUIDE）凭借±2μm的重复定位精度、最高3.0的额定负载系数及10,000小时以上的设计寿命，成为高端装备的首选。本文将深入解析选型关键要素，为用户提供数据化参考。

一、精度等级与适用场景

上银直线导轨分为普通级（C）、高级（H）、精密级（P）和超精密级（SP）。其中：

C级：适用于一般自动化设备，平行度误差≤30μm/1000mm；

P级：用于CNC机床与测量仪器，平行度误差≤5μm/1000mm；

SP级：专用于半导体设备，误差≤3μm/1000mm，搭配HIWIN自研EG系列润滑脂可降低摩擦系数至0.002。

二、负载与寿命计算模型

导轨寿命采用ISO 14728标准计算：

其中：

\( C \)：额定动负载（如HG系列最高达210kN）

\( P \)：等效负载（需综合切削力、加速度等参数）

实测数据显示，在预压等级中预压（ZF）状态下，寿命可提升至标准值的1.8倍。

三、预压等级与刚性优化

预压等级直接影响系统刚性：

间隙（CN）：适用于轻负载搬运设备；

轻预压（Z0）：刚性提升20%，用于一般加工中心；

中预压（Z1）：刚性达标准值2.5倍，支持5m/s²加速度场景。

建议通过HIWIN专用计算软件SizerPro输入加速度、工作周期等参数，自动生成预压推荐值。

四、防尘与润滑技术

密封设计：采用HIWIN专利MFDD双刮油片结构，粉尘隔绝率超99%；

润滑周期：基于运行速度调整（如速度≤0.5m/s时补脂周期为600km），搭配E2-Lube油气系统可实现无间隔维护。

五、选型流程标准化

1. 负载分析：计算四方向力矩（Mx/My/Mz）及等效负载；

2. 精度匹配：根据定位需求选择精度等级（如激光设备需P级以上）；

3. 环境适配：腐蚀环境选用不锈钢材质（如SUS440C），耐盐雾时长超500小时。

实测案例：某光伏板切割设备采用上银HG系列导轨后，定位偏差由±10μm降至±2.5μm，设备综合能耗降低18%。

通过上述数据化选型方法，可显著提升设备性能并降低维护成本。建议结合HIWIN官方选型手册（最新版V3.2）中的工况参数表进行交叉验证，确保技术指标全覆盖。
