上银导轨滑块规格尺寸详解：选型必备指南

在自动化设备、数控机床、精密测量仪器等工业领域，上银（HIWIN）导轨滑块作为核心的直线传动部件，其规格尺寸的选择直接关系到整个设备的精度、刚性及使用寿命。本文将深入解析上银导轨滑块的规格尺寸体系，为您的设备选型提供详实的数据参考。

 一、上银导轨滑块主要系列与尺寸概览

上银导轨滑块拥有多个系列，以应对不同的负载、速度与精度要求。最常见的系列包括：

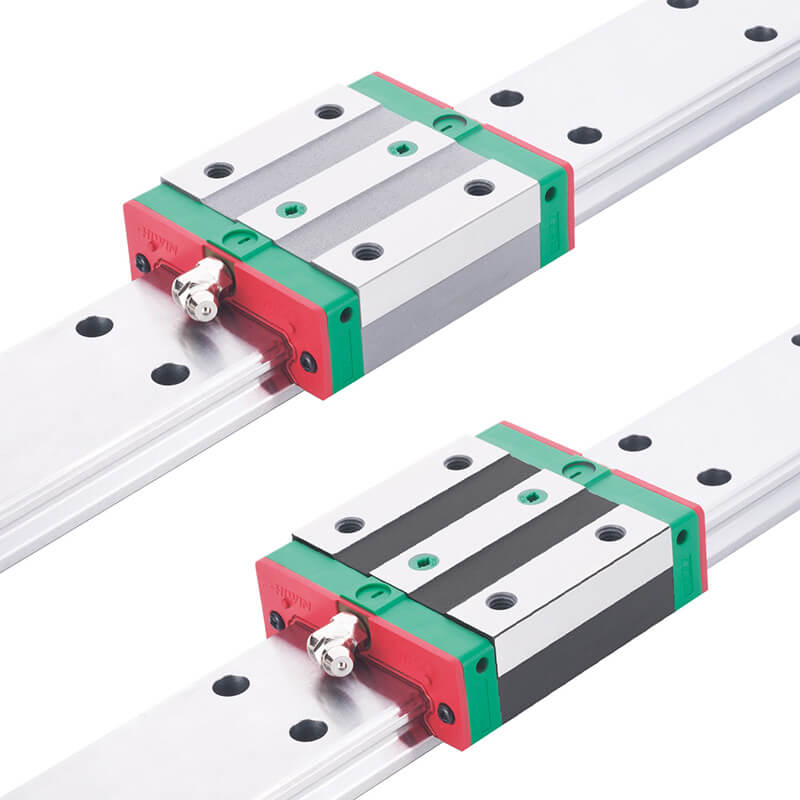

1.  HG系列：属于重负荷型导轨，滑块采用四列式圆弧沟槽接触设计，可承受四方向的负荷能力。其规格尺寸通常以滑轨的宽度（如15、20、25、30、35、45、55、65）来标识。例如，HG25表示轨宽为25mm，其滑块宽度约为67.8mm，高度约为40.5mm，长度约为59mm，单个滑块的额定负载（C值）可达约34.3 kN。

2.  EG系列：属于微小型导轨，适用于空间受限的精密设备。常见规格有EG15、EG12甚至EG09。以EG15为例，其轨宽为15mm，滑块尺寸更为小巧，额定负载相对较低，但能实现高精度的平滑运动。

3.  MGN/MGW系列：这是上银的微型导轨系列，在3C电子、半导体设备中应用极广。MGN7C、MGN9C、MGN12C是常见型号，数字代表轨宽。例如MGN12C的轨宽为12mm，滑块高度仅约9.8mm，非常适合薄型化设计。

 二、核心规格参数解读

选择规格尺寸时，需重点关注以下参数：

   轨宽（W）：这是决定导轨系列和尺寸大小的核心参数，直接影响了导轨的承载能力和力矩容量。单位均为毫米（mm）。

   滑块长度（L）与数量：滑块越长，负载分布越好，刚性越高。在同一根导轨上使用多个滑块，可以极大提升抗力矩能力和整体稳定性。

   精度等级：上银导轨主要分为普通级（N）、高级（H） 和精密级（P）。精度等级直接影响行走平行度、高度尺寸公差等。精密级（P）导轨的尺寸变动量可控制在微米级别。

   预压等级：预压是为提高刚性而预先给予钢珠的负荷。常见有无预压、轻预压（C0）、中预压（C1）和重预压（C2）。预压越大，刚性越好，但运行阻力和温升也会相应增加。

 三、选型建议与实际应用数据

在选择规格时，必须进行严谨的负载计算。需综合考虑工作负载的大小、方向、作用点以及加速度产生的惯性力，计算出所需的静安全系数和动安全系数，从而匹配最适合的导轨型号。

例如，一台中型加工中心的Z轴，预计最大垂直负载为200kg，考虑到切削力与加速度，通常会推荐使用HG30或HG35系列导轨，并采用两颗滑块以增强抗颠覆力矩的能力。其额定寿命计算可达数万小时，满足设备长期稳定运行的需求。

总而言之，精准把握上银导轨滑块的规格尺寸是设备成功设计的关键一环。建议在正式采购前，详细查阅官方最新版技术手册，或通过授权代理渠道获取精准的尺寸图纸与最新技术参数，以确保选型的万无一失。
