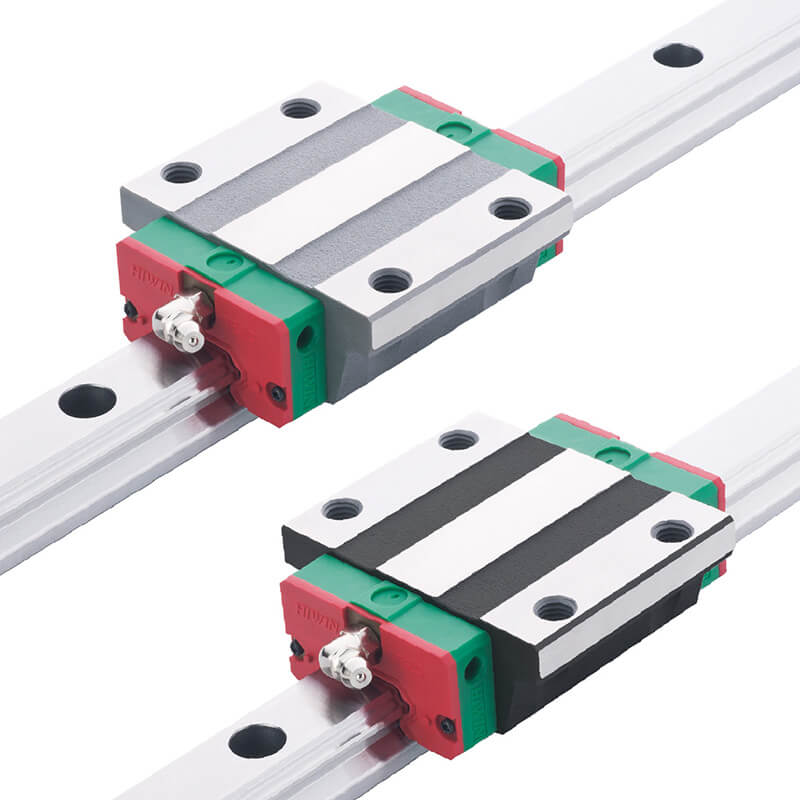

上银导轨型号尺寸表综合指南

在工业自动化与精密制造领域，上银（HIWIN）导轨作为核心的直线传动部件，其选型的准确性直接关系到设备整体的精度、刚性及使用寿命。一份详尽的上银导轨型号尺寸表不仅是工程师手边的必备工具，更是项目成功奠基的关键。本文将深入解析上银导轨的型号体系，并提供实用的选型参考数据，助您高效完成设备设计。

上银导轨型号的命名规则解析

上银导轨的型号蕴藏着其关键规格信息。掌握其命名规则，便能从型号中直接解读出大部分尺寸参数。一个典型的型号如 HGR25R1500Z0C，可分解如下：

   HGR： 代表滚珠直线导轨（系列代号）。

   25： 表示导轨的轨宽为25mm。这是决定导轨尺寸和负载能力的关键参数，常见尺寸有15、20、25、30、35、45、55、65等。

   R： 代表导轨的滑块类型（如法兰型）和精度等级。不同字母代表不同组合，例如R为法兰型标准级，C为法兰型精密级。

   1500： 表示单根导轨的长度为1500mm。用户可根据实际行程需求定制不同长度。

   Z0： 通常指预压等级，Z0代表中预压。预压等级影响着导轨的刚性和运行平稳性，常见还有Z1（轻预压）、Z2（重预压）等。

   C： 后缀代码，可能代表滑块上的油孔规格、密封形式等细节配置。

了解这一规则，工程师即使手边没有完整的尺寸表，也能对导轨的基本规格有初步判断。

主流型号关键尺寸与性能数据参考

以下列举几个市场上主流的上银导轨系列及型号的关键参数，以供选型参考（数据为行业通用标准，具体数值请以官方最新技术手册为准）：

1.  HG系列（高刚性型）： 如HG20。轨宽20mm，滑块安装孔距为40\40mm，单个滑块的理论额定负载（C）可达约12.5kN，静态容许力矩（M0）约为0.93 kN·m。适用于中等负载、高刚性要求的场合。

2.  EG系列（微小型）： 如EG15。轨宽15mm，结构紧凑，适用于空间受限的精密设备，如半导体制造、医疗仪器等。

3.  MGN/MGW系列（微型导轨）： 如MGN9C。轨宽9mm，体积小巧，是实现设备小型化、轻量化的理想选择，广泛用于激光加工、测量设备等。

影响型号选择与价格的核心因素

“型号+价格”的搜索背后，用户真正关心的是成本与性能的平衡。影响上银导轨价格的因素复杂，主要包括：

   规格尺寸： 轨宽越大、长度越长的导轨，价格自然越高。

   精度等级： 精密级（C）、超精密级（P）导轨的制造工艺更复杂，价格远高于标准级（N）。

   预压等级： 更高的预压等级（如Z2）意味着更高的刚性，制造成本也相应提升。

   采购数量： 批量采购通常能获得更具竞争力的价格。

因此，在询价或寻找“型号+代理”时，提供精确的型号、精度、预压及所需数量，是获得准确报价和专业服务的前提。

结论

一份权威的上银导轨型号尺寸表是高效选型的路线图。建议用户在最终确定型号前，务必获取官方或授权渠道提供的最新版技术选型手册（PDF格式），以核实所有尺寸、精度、额定寿命及安装尺寸等关键数据。通过与技术实力雄厚、授权资质齐全的代理伙伴合作，不仅能确保产品真伪与质量，还能获得专业的技术支持和稳定的供货保障，从而为设备的长期稳定运行打下坚实基础。
