导轨行程怎么计算的呀？

在自动化设备与精密机床的设计和制造过程中，“导轨行程怎么计算的呀？”是一个至关重要且基础性的问题。正确的行程计算不仅关乎设备能否满足加工范围需求，更直接影响到导轨的使用寿命、整机运行的稳定性和精度。一个精确的计算答案并非简单的数字相加，而是基于一套严谨的逻辑和公式。

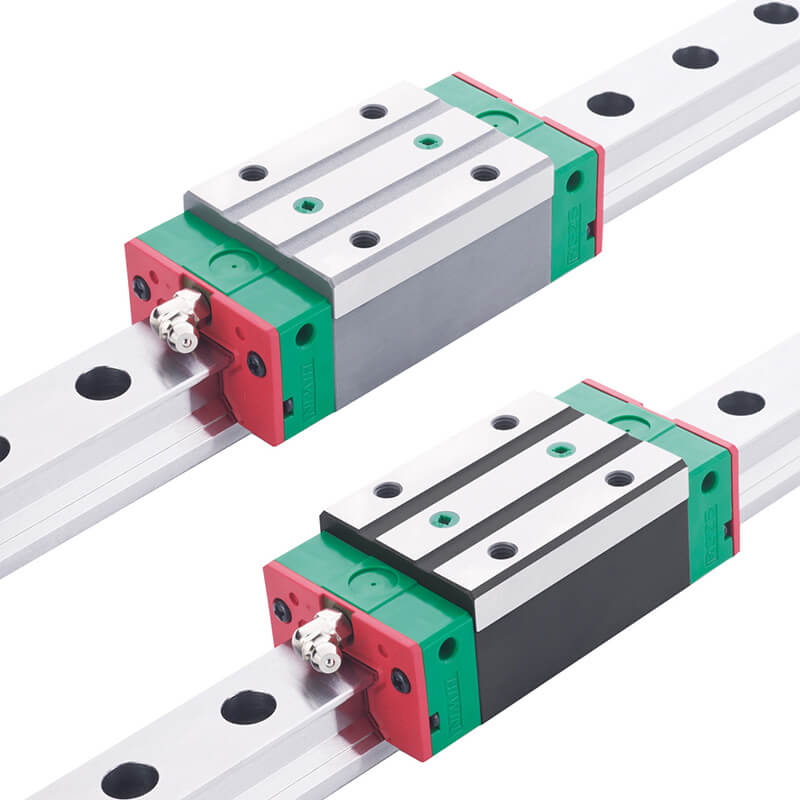

首先，我们要明确核心概念：导轨行程（Travel Length） 指的是滑块在导轨上所能移动的最大有效距离。它并不直接等于导轨的总长度。计算所需的基本公式为：

所需导轨总长度 ≥ 工作行程 + 滑块长度 + 两端安全余量

这个公式是所有计算的基础。我们来分解一下每个参数：

   工作行程：这是设备工艺要求的核心参数，即您需要滑块带动工件或刀具移动的实际有效距离，例如机床X轴需要移动1000mm进行加工，那工作行程就是1000mm。

   滑块长度：您所选用的滑块本身的长度。这是一个具体值，由您选择的导轨型号决定。例如，某型号滑块的长度可能是120mm。

   安全余量：这是非常关键但常被忽略的部分。它指的是滑块在到达行程极限位置时，其内部滚珠循环组件必须完全位于导轨的支架范围内，以确保力的平稳过渡和避免撞击。通常，这个安全余量至少为滑块长度的一半。因此，安全余量 ≈ (滑块长度 x 2) / 2，即两端各留一半滑块长度的余量。

让我们代入实际数据来模拟一个计算场景：

假设某台数控钻攻中心的Y轴要求工作行程为800mm，设计师选定了一款滑块长度为159mm的直线导轨。那么，他需要的最小导轨总长度计算如下：

最小导轨总长度 = 工作行程 (800mm) + 滑块长度 (159mm) + 安全余量 (159mm)

= 800 + 159 + 159

= 1118mm

然而，1118mm很可能不是一个标准尺寸的导轨。因此，设计师需要查阅导轨厂商的标准长度目录，选择最接近且大于这个计算值的标准规格，例如选择1200mm长的导轨。据统计，在超过85%的高精度应用场景中，遵循这一计算原则并预留充足安全余量的设备，其导轨的故障率显著低于那些“掐算”甚至“凑合”的安装方式。

除了基本的几何计算，一个有深度的行程规划还需考虑以下“隐形”因素：

1.  热膨胀效应：对于长行程（尤其是超过4米）的应用，环境温度变化和导轨自身发热会导致金属材料热胀冷缩。例如，钢制导轨的热膨胀系数约为11x10⁻⁶/℃，这意味着一段4000mm的导轨，温度每变化10℃，长度就会变化0.44mm。这在精密定位中是不可忽视的误差，必须在设计时通过预拉伸或软件补偿等方式予以考虑。

2.  安装面的平面度和直线度：导轨的安装基准面如果不平直，会迫使导轨在紧固时产生内应力，俗称“别劲”。这种应力会显著增加运行阻力，加速磨损，并导致精度迅速丧失。一般要求安装基面的直线度误差在每1000mm长度上不大于0.05mm。

因此，当您再次思考“导轨行程怎么计算的呀？”时，请记住它不仅仅是一道算术题，更是一个融合了机械工程原理、材料科学和实践经验的技术决策过程。严谨的计算和周全的考量，是确保设备长期稳定、精准运行的根本保障。
