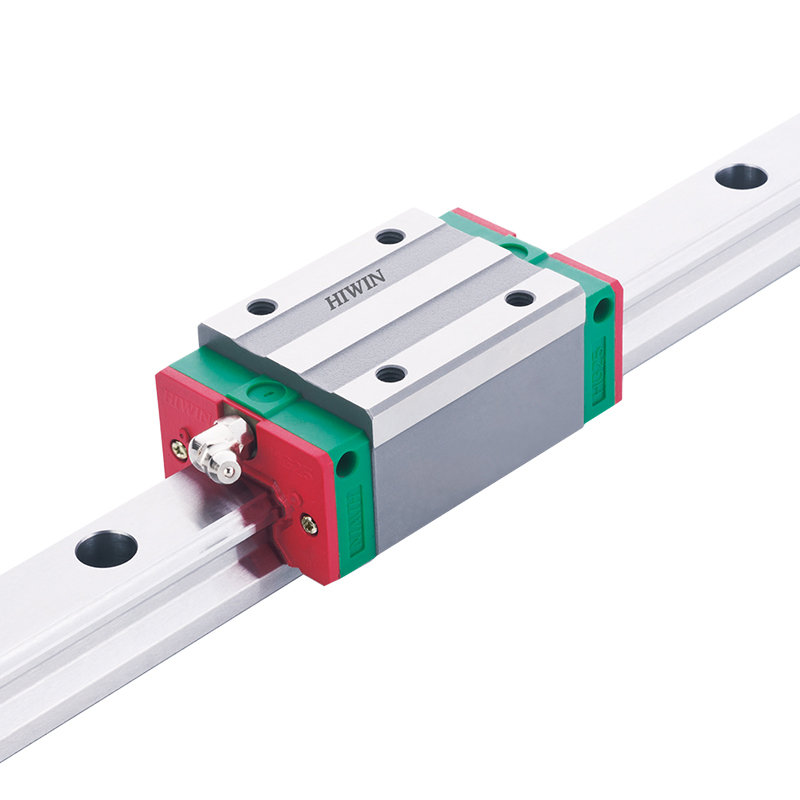

上银导轨型号尺寸规格表权威解读与选型指南

在工业自动化与精密制造领域，上银（HIWIN）导轨作为核心的直线传动部件，其选型的准确性直接关系到设备整体的精度、稳定性与寿命。一份详尽且易于理解的型号尺寸规格表是工程师和设备采购人员的必备工具。本文将对上银导轨的主流型号尺寸规格进行深度梳理，并提供专业的选型参考，助您高效完成项目设计。

一、主流系列型号与尺寸规格核心解析

上银导轨产品线丰富，最常用的当属HG系列（四列式滚珠直线导轨）和EG系列（微小型滚珠直线导轨）。其型号编码通常包含了系列代号、导轨宽度、精度等级等关键信息。

   HG系列：以其高刚性、高负载能力著称，是大型设备和应用的首选。其规格尺寸的核心参数是“轨宽”，常见的有15、20、25、30、35、45、55、65等（单位：mm）。例如，HG25表示轨宽为25mm的HG系列导轨。其尺寸规格表会详细列出导轨的总高H、滑块的安装孔距W x L、滑块高度S等关键安装尺寸。一支标准长度的HG25导轨，其额定负载（C值）可达数十kN，足以满足绝大多数重载需求。

   EG系列：适用于空间受限、要求轻巧与精密的场合。常见轨宽有EG05、EG06、EG08、EG10、EG12、EG15等。以EG15为例，其导轨宽度为15mm，结构紧凑，但依然能提供出色的运动平滑性和较高的精度。

精度等级是型号中另一关键标识，通常用C、P、SP、UP等字母表示，精度依次递增（C为普通级，UP为超精密级）。例如，HG20-C和HG20-P，其价格和适用场景便有显著差异。

二、超越规格表：影响选型与价格的关键因素

仅凭尺寸规格表选型是远远不够的，以下几个深度因素至关重要：

1.  预压等级：预压决定了导轨的刚性和运行时的间隙。常见预压等级有无预压（C0）、轻预压（C1）、中预压（C2）、重预压（C3）。重预压能大幅提高刚性，但也会增加运行阻力和温升，需根据应用场景的切削力或冲击力大小谨慎选择，这直接影响导轨的使用寿命和采购成本。

2.  滑块类型：分为法兰型（F）和方型（S）。法兰型安装简便，节省空间；方型则提供更好的倾覆力矩能力。同一规格下，不同类型滑块的价格和库存情况也可能不同。

3.  导轨长度与定制化：规格表提供的通常是标准滑块尺寸。导轨长度可根据行程需求进行定制切割，其价格与长度呈正相关。超长导轨（如超过4米）对制造和运输的要求更高，采购周期和成本也会相应增加。

三、市场洞察与采购建议

对于“型号+价格”的查询，需明确：导轨的价格是一整套（一套通常包含2支导轨、4个滑块及相关附件） 还是一个滑块或一支导轨的单价，询价时务必明确。价格受材质、精度、预压、订购数量及市场供需关系影响巨大。例如，一套HG35-P级中预压导轨的价格可能与一套HG45-C级无预压导轨相当。

对于寻求“型号+代理”的用户，选择权威可靠的渠道至关重要。正规代理不仅能提供原厂正品保障、最新的产品技术资料和规格表，还能提供专业的技术选型支持、完善的售后服务（如质保）和稳定的库存供应，避免因使用假冒伪劣产品导致设备精度丧失甚至停机带来的巨大损失。

结语

掌握上银导轨的型号尺寸规格表是第一步，深入理解其背后的精度、预压、配置等参数，才能做出最优的性价比选择。建议在最终决策前，务必获取最新的官方规格选型手册，并与技术支持人员充分沟通您的具体应用工况，从而确保设备性能与投资回报的最大化。
