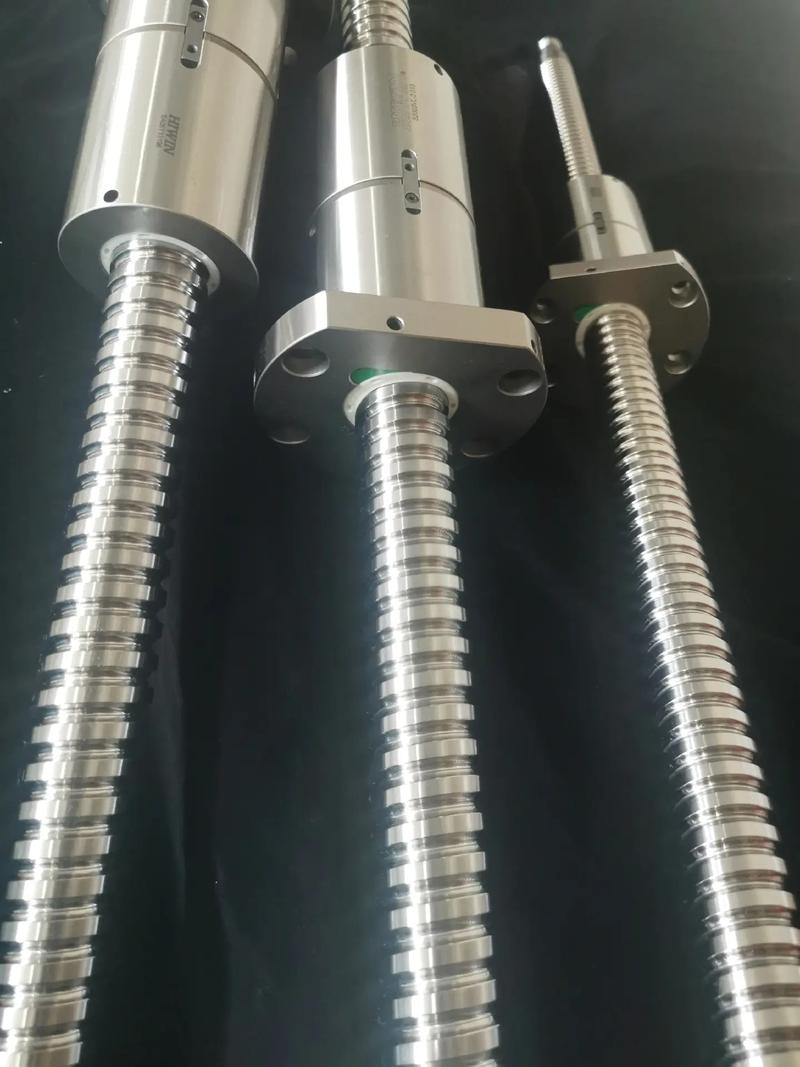

滚珠丝杆的装配步骤

滚珠丝杆是高精度传动部件，广泛应用于数控机床、自动化设备等领域。正确的装配步骤直接影响其运行精度和使用寿命，以下是关键装配流程：

1. 准备工作

清洁部件：用无尘布和清洁剂清除丝杆、螺母、轴承座等表面的油污和杂质，避免颗粒物影响运行。

检查零件：确认丝杆无弯曲、滚珠螺母转动顺畅，轴承座与安装面的匹配度。

2. 安装支撑轴承

将角接触轴承（通常成对使用）装入轴承座，注意轴承的安装方向（背对背或面对面），并施加预紧力以消除轴向间隙。

用锁紧螺母固定轴承，确保丝杆轴向无窜动。

3. 装配丝杆与螺母

将滚珠螺母旋入丝杆，手动旋转测试是否卡顿。若为分离式螺母，需按厂家要求注入滚珠并调整循环装置。

在丝杆两端安装防尘圈，防止灰尘进入螺母内部。

4. 定位与固定

将丝杆组件装入设备基座，使用千分表校正丝杆与导轨的平行度（误差≤0.02mm/m）。

固定轴承座和螺母支座，确保螺栓均匀锁紧，避免受力不均导致变形。

5. 润滑与测试

加注指定润滑脂或润滑油（如锂基脂或ISO VG32机油）。

手动旋转丝杆全程，检查有无异响或阻力突变，随后通电低速试运行，观察温升和振动情况。

注意事项

禁止敲击丝杆或螺母，避免损伤滚道。

装配环境需保持清洁，建议在无尘车间操作。

预紧力需按标准调整，过大会增加磨损，过小则导致反向间隙。

正确装配可确保滚珠丝杆的定位精度和传动效率，建议定期维护以延长使用寿命。
