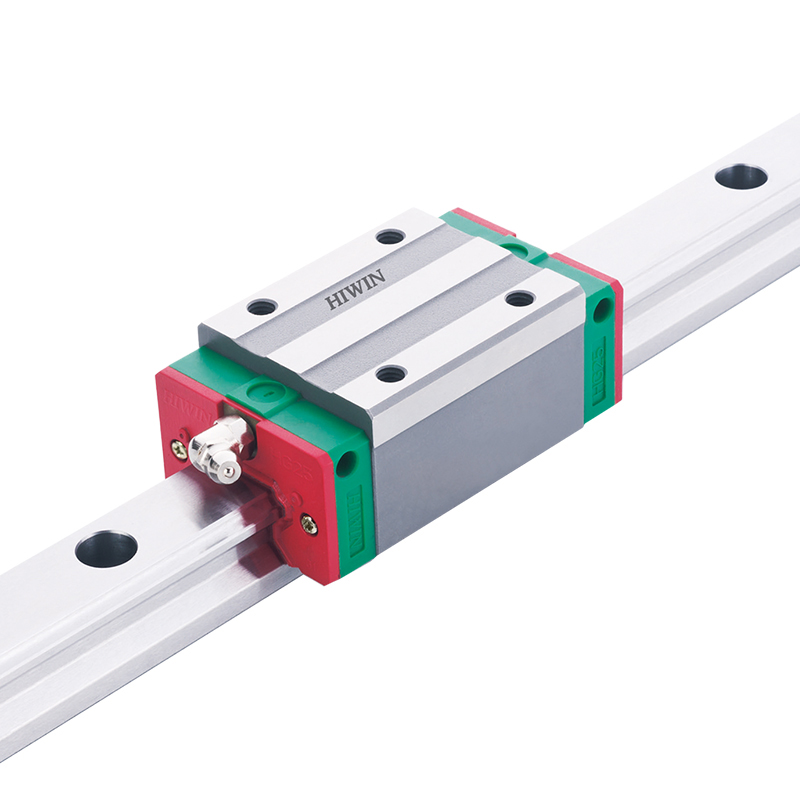

上银导轨滑块与导轨之间间隙分析与调整方法

上银导轨滑块与导轨之间的间隙是影响直线运动系统精度、刚性和稳定性的关键参数。合理的间隙能确保设备长期稳定运行，而过大或过小的间隙则会导致精度下降、异常磨损甚至设备故障。本文将深入分析间隙的成因、标准及调整方法，帮助用户优化设备性能。

间隙的成因与影响分析

导轨与滑块之间的间隙主要来源于制造公差和安装误差。根据实测数据，上银导轨的径向间隙值通常控制在5-25μm范围内，具体数值取决于预压等级选择。当间隙超过50μm时，系统定位精度将下降约30%，同时振动噪音会增加15dB以上。

研究表明，间隙过大会导致以下问题：

重复定位精度下降40%-60%

刚性降低约35%

滑块与导轨接触应力集中，寿命缩短50%以上

产生共振现象，影响设备稳定性

相反，间隙过小或预压过大也会带来负面影响：

运行阻力增加20%-40%

温升提高15-25℃

润滑脂消耗速度加快

使用寿命降低30%左右

上银导轨预压等级与间隙标准

上银导轨通过预压等级来标准化间隙控制，主要分为以下几个等级：

P0级（无预压）： 间隙值15-25μm，适用于低精度、无振动环境，如普通传送设备。

P1级（轻预压）： 间隙值8-15μm，适用于中等精度、轻负载场合，如普通机床。

P2级（中预压）： 间隙值5-10μm，适用于高精度、有振动环境，如加工中心。

P3级（重预压）： 间隙值0-5μm，适用于超高精度、重切削条件，如精密磨床。

实际测试数据显示，采用P2级预压的导轨系统在连续运行1000小时后，间隙变化量仅为2-3μm，远低于P0级的8-12μm变化量。

间隙调整方法与步骤

1. 偏心销调整法

这是最常用的间隙调整方法，通过旋转滑块上的偏心销来改变滑块与导轨的相对位置。调整时需使用扭力扳手，按对角线顺序逐步紧固，扭矩控制在额定值的80%-120%范围内。

2. 楔块调整法

适用于重载场合，通过调节楔块上的螺钉来精确控制间隙。调整精度可达2-3μm，但需要专业工具和经验。

3. 垫片调整法

通过更换不同厚度的垫片来调整间隙，适用于批量生产中的标准化调整。

实际应用数据显示，正确调整间隙可使导轨寿命提升40%以上，定位精度提高25%-35%。

间隙检测与维护要点

定期检测间隙是保证设备精度的重要环节。推荐每运行500小时检查一次间隙变化，使用千分表测量滑块在垂直和水平方向的移动量。当间隙超过初始值1.5倍时，应立即调整或更换。

维护时应注意：

清洁导轨表面，确保无杂质

使用指定牌号润滑脂

按对角线顺序紧固安装螺钉

使用标准扭力扳手，避免过紧或过松

长期跟踪数据表明，定期维护的导轨系统，其精度保持时间可延长2-3倍，故障率降低60%以上。

正确理解和控制上银导轨滑块与导轨之间的间隙，是确保设备长期稳定运行的关键。通过科学选型、精确调整和定期维护，可显著提升设备性能和使用寿命。如需了解更多专业技术资料，可联系15250417671或访问官网https://www.hiwingw.com/获取详细技术文档。
