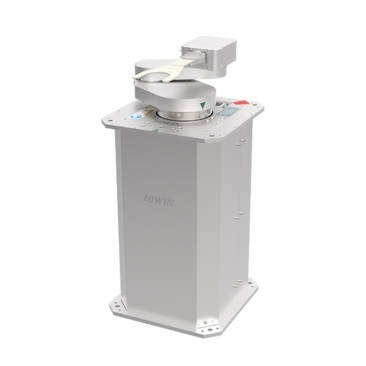

上银晶圆搬运机器人 | 半导体晶圆传输系统 | 洁净机器人 | HIWIN |

深耕半导体前段制程，上银晶圆搬运机器人的精度与洁净之道

随着全球半导体产业迈入3纳米以下先进制程时代，以及中国大陆晶圆厂产能的持续扩张，对于前端晶圆传输设备的需求正经历一场严苛的变革。作为全球传动控制与系统科技的领军品牌，上银科技（HIWIN）凭借其在精密机械领域三十余年的深耕，其晶圆搬运机器人产品线已不仅仅是单纯的自动化设备，更是半导体产线上连接“精度”与“洁净度”的关键桥梁。

直面晶圆传输的核心挑战：超洁净与微米级稳定

在半导体前段制程中，晶圆（Wafer）需在无尘等级高达Class 1或更高标准的洁净环境下，频繁穿梭于光刻机、蚀刻机、测量设备与晶圆存储盒（FOUP/FOSB）之间。任何微小的振动、微粒的产生或定位偏差，都可能导致价值数万美元的晶圆报废。

上银针对此需求开发的晶圆搬运机器人系列，从设计之初便植入了“晶圆级防护”的理念。其核心结构采用特殊耐腐蚀、低发尘材料，并结合HIWIN自主研发的交叉滚柱轴承与柔性静音链技术，有效减少了传统关节式机器人在运动过程中因摩擦产生的微尘粒子。据相关技术白皮书数据显示，在同等工况下，其微粒产生量可控制在0.01微米级别以下，完全满足10级洁净室（ISO 4级）的严苛作业标准。

核心技术拆解：从“单臂”到“双臂”的柔性进化

不同于常规工业机器人，晶圆搬运机器人的核心难点在于“手臂”的路径规划与末端执行器（机械手）对晶圆边缘的轻柔夹持。

上银的解决方案体现在其模块化的产品矩阵中：

大气机器人（ATM Robot）：主要应用于晶圆盒与设备前端模块（EFEM）之间的传输。其先进的震动抑制算法，使得机器人在高速取放过程中，晶圆的摆动幅度被控制在±0.1毫米以内。例如，其双臂协作机型，通过双臂独立运行，可在一臂卸载晶圆的同时，另一臂装载新晶圆，将单片晶圆的传输时间缩短至4秒以内，大幅提升设备吞吐量（Throughput）。

真空机器人（Vacuum Robot）：针对蚀刻、沉积等真空工艺腔室，上银开发了能耐高温、真空环境的特殊润滑与驱动系统。这类机器人需在真空环境下保持长时间的热稳定性，上银通过内藏式走线和独特的散热结构设计，确保了机器人在超过100℃的温差变化中仍能保持重复定位精度在±0.02毫米之内。

晶圆EFEM（设备前端模块）：作为晶圆进出洁净环境的“港口”，上银的EFEM整合了其高刚性直线电机模块与晶圆对准器（Aligner）。搭载自研的D1系列直线电机，其推力密度相比同类产品提升30%，确保了晶圆在预对准工位上的高速、高响应旋转与对心，为后续工艺的精准对位奠定基础。

数据驱动的可靠性验证：MTBF与产能爬坡

对于晶圆厂而言，设备的可靠性直接影响着投资回报率（ROI）。上银的晶圆搬运机器人通常经过了严格的可靠性增长测试。

根据行业应用案例显示，在12英寸晶圆厂的实际量产线中，上银的大气机器人连续无故障运行时间（MTBF）已突破5000小时大关，这意味着在每周7天、每天24小时不间断的生产中，可稳定运行超过6个月无需停机维护。其采用的高柔性电缆与非接触式能量传输方案，更是将线缆磨损这一传统故障率最高的痛点降低了70%以上。

赋能中国“芯”制造：本地化服务与定制化开发

面对国内半导体设备国产化率的迫切需求，上银依托其在苏州、上海等地的完整研发与制造基地，能够为客户提供更快速的选型支持与售后响应。

从单机版的手动加载器到集成了智能排产系统的自动化物料搬运系统（AMHS），上银不仅能提供标准化的晶圆搬运模组，更能针对8英寸/6英寸特色工艺产线（如化合物半导体、MEMS传感器）提供定制化的手臂末端效应器（End Effector）设计。例如，针对超薄晶圆（厚度小于100微米）的翘曲问题，上银开发了带有伯努利非接触式吸盘和多点柔性支撑的特殊末端夹具，有效解决了薄片搬运易破损的行业难题。

在半导体设备国产化的浪潮中，选择晶圆搬运机器人不仅是选择一台设备，更是选择一套能伴随工艺演进持续升级的技术方案。上银正以其扎实的精密机械功底和对半导体工艺的深度理解，为产业链的自主可控贡献着“隐形冠军”的力量。

立即咨询上银晶圆搬运机器人解决方案，获取专业选型资料及报价，请致电：15250417671
