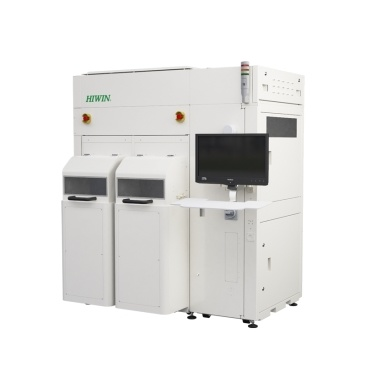

上银晶圆片寻边器：半导体前道制程高精度定位解决方案

在半导体制造的前道工序中，晶圆在进入光刻、刻蚀、薄膜沉积等核心工艺前，必须进行高精度的预对准。这一过程的核心部件——晶圆片寻边器，其性能直接决定了后续工艺的良率与效率。上银科技（HIWIN）作为全球传动控制与系统科技的领导者，其开发的晶圆片寻边器，凭借在微米级定位、高速稳定性和洁净室兼容性方面的卓越表现，已成为12英寸晶圆厂提升产能的关键设备之一。

核心工作原理与技术演进

传统的机械式寻边器主要依靠物理接触来识别晶圆边缘的缺口（Notch）或平边（Flat）。上银的晶圆片寻边器则集成了光电传感器与高精度直驱电机技术，实现了非接触式或轻接触式检测。其工作流程通常包含以下步骤：

晶圆承接与粗定位：机械手臂将晶圆放置于寻边器的真空吸盘或陶瓷承座上。

旋转扫描与边缘检测：核心部件——高刚性DD马达（直接驱动电机）驱动承座匀速旋转，同时，高分辨率的光学传感器阵列对晶圆边缘进行连续扫描，捕获缺口的位置与角度偏差。

高精度对准：控制系统根据传感器反馈的数据，计算出晶圆中心与缺口的精确坐标，并驱动承座进行微动调整，使晶圆中心与机械手取片位置重合，缺口方向满足工艺机台要求。整个过程通常在数秒内完成，对准精度可达±0.1° 角度误差和±0.1mm 以内的中心偏移量。

关键性能指标与数据支撑

在半导体严苛的制程环境下，寻边器的可靠性至关重要。上银晶圆片寻边器的性能优势体现在多个实测数据维度：

重复定位精度：采用交叉滚子轴承与高分辨率编码器的方案，其缺口方向检测的重复精度可稳定在±0.02° 以内，远超行业±0.05°的一般标准，为后续光刻工艺的套刻精度提供了基础保障。

吞吐量（Throughput）：得益于优化的运动控制算法和高加减速的DD马达，单次寻边与对准的周期（Tact Time）可压缩至3秒以下，有效提升了整个半导体设备的单位时间产出。

洁净度控制：针对Class 1及以上的洁净室要求，寻边器本体采用特殊表面处理与全密封设计，运动部件产生的微尘颗粒被有效控制在0.1μm以下，避免了晶圆在预对准环节受到污染。

材料适配性：不仅适用于标准的硅片，通过调整传感器灵敏度与真空吸力，还能稳定处理碳化硅（SiC）、氮化镓（GaN） 等第三代化合物半导体晶圆，以及蓝宝石衬底等。

在高端制程中的实际应用价值

在先进逻辑芯片与3D NAND闪存的制造中，随着线宽的缩小和层数的增加，对晶圆边缘缺陷的控制变得空前重要。上银寻边器的高分辨率扫描功能，不仅能识别缺口位置，还能同步检测边缘崩裂（Edge Chipping）、裂纹（Crack） 等宏观缺陷，为厂区自动化系统（EAP）提供实时报警，防止缺陷晶圆流入后续高价工艺步骤，有效降低了物料成本浪费。

选型与集成建议

在为上银晶圆片寻边器进行选型或替换升级时，工程人员需重点关注以下几个参数匹配度：

晶圆尺寸兼容性：明确是面向200mm（8英寸）、300mm（12英寸）还是更特殊的规格，部分型号支持通过更换承座实现多尺寸兼容。

通信协议：确保寻边器的底层控制指令集（如EtherCAT, EtherNet/IP等）与主设备（如涂胶显影机、晶圆检测设备）的总线系统无缝对接。

安装接口：确认设备的物理安装法兰尺寸、高度以及与前端机械手（EFEM）的对位精度要求。

上银科技持续投入半导体设备零组件的研发，其晶圆片寻边器作为晶圆传输系统的核心模块，正以其高刚性、高响应与高可靠性的综合性能，助力本土及全球半导体制造商实现更高效的自动化生产。如需获取具体型号的技术图纸与详细报价，可联系上银授权经销商获取一对一技术支持。
