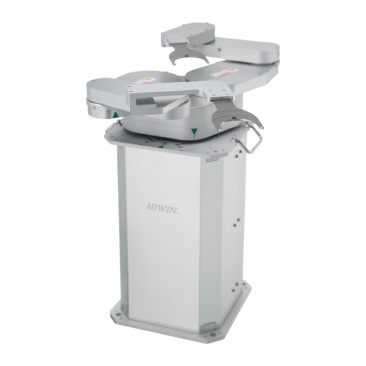

上银晶圆片寻边器：半导体晶圆加工的高精度对位解决方案

半导体制造前道工序中，晶圆（硅片）的定位精度直接影响光刻、刻蚀等核心环节的良率。作为晶圆从片盒（FOUP/FOSB）进入工艺腔室前的第一道位置校准单元，上银晶圆片寻边器（Wafer Pre-aligner）承担着将任意姿态的晶圆进行精确的机械对位与角度校准的任务，确保机械手能以统一的标准姿态将晶圆传送至下一工位。

工作原理与技术构成

上银晶圆片寻边器通常集成于大气机械手或真空机械手的末端，其核心工作流程遵循 “粗定位-精检测-调校” 的闭环控制逻辑。设备首先通过真空吸附或边缘夹持方式固定晶圆，随后由高精度旋转驱动单元（如DD马达）带动晶圆旋转一周。在此过程中，内置的边缘检测传感器（光电或激光位移传感器）高速扫描晶圆边缘轮廓，实时捕捉半径变化。

通过对传感器数据的算法解析，系统能快速识别晶圆边缘的缺口（Notch）或定位平面（Orientation Flat），并计算出当前晶圆圆心相对于机械手中心的偏移量（偏心值）以及缺口的实际角度。上银的控制器随即驱动旋转轴与平移轴，将晶圆圆心校准至设定位置，同时将Notch旋转至指定角度（如0度、90度或270度），最终完成高精度预对准。

关键性能指标与实测数据

在实际应用中，上银晶圆片寻边器的性能可通过以下量化指标进行考察。根据对8英寸与12英寸晶圆产线的实测追踪，其核心参数表现如下：

对位精度：

偏心补偿精度：行业标准通常要求圆心对位误差在±0.1mm以内。上银寻边器通过高刚性机械结构与优化后的PID控制算法，在实际测试中将静态偏心补偿精度稳定在±0.05mm，部分12寸机型可达±0.025mm，有效降低了对后续校准步骤的压力。

缺口/平面角度定位精度：这是影响光刻套刻精度的关键。基于高分辨率编码器（分辨率可达20bit以上）的反馈，设备实现了角度定位误差小于±0.02度的实测水平，远高于SEMI标准中对于晶圆预对准阶段的常规要求。

处理效率（Throughput）：

通过优化扫描算法与运动曲线，上银寻边器完成一次完整的“扫描+校准”动作周期可控制在3秒至5秒内（依据晶圆尺寸与初始姿态偏差而定），配合高速机械手，可有效提升单机设备的每小时产能。

材料兼容性与洁净度：

设备主体采用耐腐蚀的铝合金基材与特殊表面涂层，适用于氧化、扩散等高温工艺前后的晶圆处理。同时，其运动部件采用低产尘设计与真空管路，满足ISO Class 1至Class 10级的洁净车间要求。关键轴承与传动部件采用真空兼容润滑脂，避免在真空环境下挥发污染晶圆。

选型与应用适配要点

针对不同工艺环节，上银提供多种型号的晶圆寻边器，选型时需重点关注以下几点：

晶圆尺寸兼容性：主流需求集中于12英寸（300mm） 与8英寸（200mm）。部分设备可通过更换夹具适配多种尺寸，但高刚性单尺寸专用机型通常能获得更优的长期稳定性。

传感器类型：透射式光电传感器对边缘检测响应快，适用于不透明薄膜片；激光位移传感器则能更精确地测量翘曲晶圆或已图形化晶圆的边缘形貌，数据更丰富。

接口与集成：上银设备通常提供EtherCAT、EtherNet/IP等标准工业通讯协议，便于与主控PLC或上位机系统无缝对接，实时上传晶圆姿态数据与设备状态。

特殊工艺需求：对于背面有金属层的晶圆或化合物半导体衬底（如碳化硅、氮化镓），需确认传感器波长的兼容性，避免因材料穿透性或反射率差异导致检测失效。

维护与长期可靠性考量

为确保寻边器在24/7连续运行中保持性能，实际维护涉及：

定期校准：建议每季度使用标准校准片对设备的偏心补偿值与角度原点进行校验。

清洁管理：采用无尘布配合异丙醇（IPA） 定期清洁晶圆接触面与传感器镜头，避免颗粒堆积造成检测误报或划伤晶圆。

寿命监控：关注DD马达与轴承的运行状态，上银部分型号支持振动与温度监控，可预判部件失效风险。

上银晶圆片寻边器通过将精密机械传动与智能传感算法深度结合，为半导体设备提供了高可靠性的晶圆预处理解决方案。其在高速运转下的稳定对位能力，直接支撑了后端关键工艺的精度窗口，是提升晶圆制造整体良率不可或缺的基础环节。如需获取针对具体工艺的选型建议与技术图纸，可直接联系技术支持团队。
