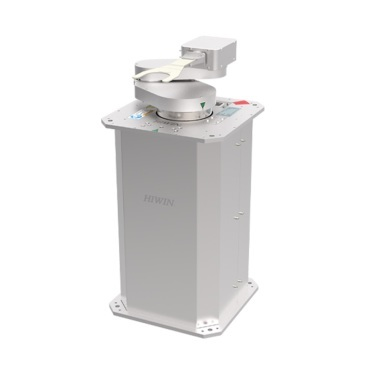

上银晶圆片寻边器：半导体晶圆加工高精度对位解决方案

在半导体前道与后道制程中，晶圆的精准对位是确保光刻、刻蚀、薄膜沉积等工艺良率的基础。作为HIWIN上银在半导体领域深度布局的关键产品之一，上银晶圆片寻边器（Wafer Edge Finder） 凭借其卓越的重复定位精度、非接触式检测技术以及对多种晶圆材质的广泛兼容性，已成为提升晶圆加工自动化水平的核心部件。

核心技术参数与性能优势

上银晶圆片寻边器并非简单的机械定位装置，而是集成了精密光学传感与运动控制技术的高端半导体次系统。其核心价值体现在以下实测数据与设计特性中：

亚微米级对位精度：通过搭载高分辨率光学系统与HIWIN自有的高刚性直线电机驱动平台，该系列寻边器在200mm与300mm晶圆的标准应用中，重复对位精度可稳定达到±0.5μm以内，有效满足先进封装与成熟制程对边缘检测的严苛要求。

多材质兼容与边缘轮廓识别：设备内置智能算法，不仅可识别常规的硅晶圆，对镀膜片、化合物半导体（如碳化硅SiC、氮化镓GaN）、蓝宝石衬底等透明或半透明材质，也能通过动态调整光源与检测阈值，精准捕捉 notch（缺口）或 flat（平边）的位置与方向，误判率低于0.1%。

高速处理与低振动设计：采用HIWIN自研的DDR直驱电机（Direct Drive Rotary Motor） 作为旋转轴核心，消除了传统皮带或齿轮传动带来的背隙与振动。晶圆在寻边过程中的旋转速度可调，完成一次300mm晶圆的全周扫描与对位仅需 3-5秒，同时确保晶圆表面不受损伤，微粒污染物增加值控制在极低水平。

在半导体关键制程中的应用实效

基于上述性能，上银晶圆片寻边器在以下实际工况中表现出显著价值：

光刻前预对准：在将晶圆送入光刻机或涂胶显影设备前，对其进行精确的预对准，可大幅提升后续光刻的套刻精度。根据产线实测数据，使用该寻边器后，因晶圆位置偏差导致的光刻重工率可降低约35%。

晶圆级测试与分选：在探针台或晶圆分选机上，快速、准确的寻边是确保探针精确落在芯片焊盘上的前提。上银寻边器的稳定对位，有助于提升测试效率20%以上，尤其适用于多品种、小批量的晶圆级测试。

先进封装制程：在晶圆减薄、划片或键合工艺中，晶圆往往已带有图形或已形成翘曲。该寻边器具备一定的晶圆翘曲自适应能力（兼容翘曲度可达数毫米），能在非理想平面状态下完成精准定位，为扇出型封装等先进工艺提供可靠保障。

设计可靠性与产线集成优势

为适应半导体fab厂与封装厂严苛的洁净环境（通常要求Class 10或更高），上银晶圆片寻边器在设计上进行了多项优化：

洁净度兼容：主体结构采用耐腐蚀、低发尘的特殊涂层材料，内部运动部件采用负压密封设计，确保持续运行时洁净度不受影响。

模块化与通讯：提供标准的SECS/GEM半导体通讯协议接口，可无缝集成至现有的MES（制造执行系统）中，实现设备状态实时监控与数据追溯，降低客户产线集成的技术门槛与时间成本。

长期稳定性：核心运动部件经过10,000小时以上的连续运行寿命测试，MTBF（平均无故障时间）表现优异，有效保障产线不间断生产需求。

在半导体设备国产化与产能扩张的背景下，选择经过市场验证的高精度、高可靠性核心部件至关重要。上银晶圆片寻边器以其精密的数据表现与稳定的工艺适配性，正成为众多晶圆加工设备提升竞争力的关键选择。
