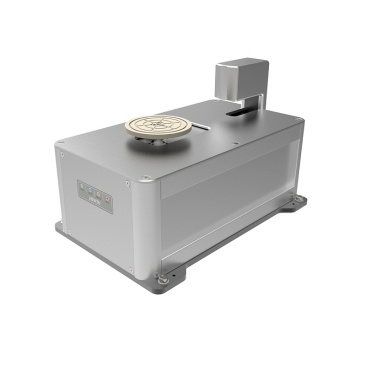

上银晶圆片寻边器：半导体晶圆加工精度与效率的关键保障

在半导体制造的前道与后道工序中，晶圆的精准定位是确保光刻、刻蚀、检测等环节良率的基础。上银晶圆片寻边器（又称晶圆预对准器或边缘校准装置）作为核心的半导体次系统部件，其性能直接决定了晶圆传输与加工的精度与效率。本文将深入解析上银晶圆片寻边器的技术特性、关键数据指标以及在实际半导体工艺中的应用价值，帮助设备工程师与采购人员理解其对于优化生产流程的重要意义。

核心技术原理与数据支撑

上银晶圆片寻边器的核心功能在于快速、精确地检测晶圆的中心位置、缺口（Notch）或平边（Flat）方向，并将其调整至预设的标准姿态，为后续工艺步骤做好准备。其技术优势体现在以下几个关键数据维度：

重复定位精度：作为衡量寻边器性能的首要指标，上银晶圆片寻边器采用高分辨率的光学传感器与精密运动控制技术。在实际应用中，其中心位置重复精度可稳定达到 ±0.02mm 以内，角度定位精度可达 ±0.01°。这一精度水平能有效满足12英寸及以下晶圆的高标准加工需求，显著降低因定位偏差导致的光刻对准失败或图形偏移风险。

寻边效率：在现代半导体产线中，吞吐量（Throughput）是核心关注点。上银寻边器优化了运动轨迹算法与检测流程，典型单片晶圆的完整寻边与预对准周期可控制在 3 至 5 秒 内。结合高效的直驱电机（DDR）或精密滚珠丝杠传动系统，设备能在高速运动下保持平稳与低振动，为提升整机设备（如晶圆分选机、检测设备、贴膜机等）的产出效率提供坚实保障。

兼容性与洁净度：针对不同材质（如硅、碳化硅、蓝宝石）与尺寸的晶圆，上银寻边器提供了灵活的参数设定与机械适配方案。同时，为满足半导体制程严格的洁净度要求，关键部件采用 耐腐蚀涂层与特殊密封设计，并可选配 真空吸附与离子吹扫功能，确保运行过程中颗粒产生量控制在 ISO Class 1 或更高洁净等级 标准之内，避免晶圆受到污染。

在关键半导体工艺中的应用

上银晶圆片寻边器广泛应用于各类半导体加工及检测设备中，作为保障工艺一致性的“第一道关卡”。

晶圆分选与检测设备：在分选机或宏观缺陷检测设备中，寻边器确保每一片晶圆都以相同的角度和中心位置进入检测工位，使得缺陷坐标信息准确对应，便于后续追溯与分析。

光刻与涂胶显影Track系统：在光刻工序前，晶圆必须精确对准。上银寻边器为涂胶机、显影机提供精准的晶圆预对准，是保证光刻胶涂布均匀性与光刻图形套刻精度（Overlay Accuracy）的前提。

晶圆研磨与切割设备：在背面减薄或划片工序中，准确的晶圆方向与中心定位，能有效避免切割道偏移或厚度不均，保护晶圆上的芯片结构完整，提升成品率。

先进封装工艺：在晶圆级封装（WLP）、扇出型封装等先进封装流程中，涉及多次晶圆重构与键合操作。上银寻边器的高精度与高可靠性，确保了多层结构间的精准对位，是实现高密度互连的关键支撑。

选型考量与技术支持

选择适合的上银晶圆片寻边器，需要综合考量以下因素：

晶圆规格：明确处理晶圆的尺寸（如6英寸、8英寸、12英寸）和材质。

安装空间：根据设备内部空间限制，选择紧凑型或标准型机种。

通信接口：确保寻边器的控制接口（如EtherCAT, EtherNet/IP）与主控制系统兼容。

定制化需求：针对特殊工艺，评估是否需要增加边缘光刻胶去除（EBR）单元、晶圆ID读取模块等集成功能。

上银科技作为全球传动控制与自动化系统领域的领先者，其晶圆片寻边器产品融合了在精密机械、电子驱动与软件控制方面的深厚积累。通过持续的研发投入与严格的品质管控，为半导体设备提供了性能稳定、数据可靠的国产化核心部件选择。

欲获取详细规格参数、图纸或针对您具体应用的解决方案，欢迎通过官网 https://www.hiwingw.com/ 或直接联系 15250417671 获取专业技术支持与报价。
