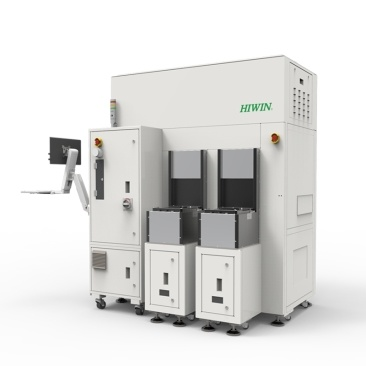

上银晶圆片寻边器：半导体精度的“守门员”

在半导体制造工艺中，晶圆寻边器（Wafer Edge Finder）是光刻、薄膜沉积等核心工序前不可或缺的预处理设备。其主要功能是快速、精准地检测晶圆的缺口（Notch）或平边（Flat），并自动旋转校准至预设角度，确保后续工艺的层间对准精度。

一、为何寻边精度至关重要？

随着芯片制程向3nm/2nm演进，晶圆直径已普遍采用300mm（12英寸），对边缘检测的重复定位精度要求达到了微米甚至亚微米级。任何微小的角度偏差，都可能导致光刻图案叠加错误，造成整批晶圆报废。

根据行业测试数据，采用高精度寻边器可将晶圆预处理时间缩短30%以上，同时将Notch检测精度稳定控制在 ±0.025° 以内，直接提升了光刻机的生产效率（Throughput）。上银科技（HIWIN）作为精密传动与控制专家，其晶圆寻边器产品线充分考虑了半导体制造的高洁净度与高可靠性要求。

二、上银晶圆寻边器的核心技术优势

基于对半导体次系统（Sub-systems）的深入理解，上银的解决方案通常集成以下关键技术：

高刚性直驱电机（Torque Motor）：摒弃传统的“电机+减速机”结构，采用直接驱动技术。这不仅实现了零背隙（Zero Backlash），确保旋转的极致平滑与精度，还减少了部件数量，降低了颗粒产生风险，满足ISO Class 1及以上的洁净等级。

智能视觉或激光传感：结合高分辨率编码器与边缘检测算法，能够识别包括Notch、Flat在内的多种晶圆标记。系统能自动补偿晶圆圆心偏移（Eccentricity），实现中心与角度的一次性校正。

耐腐蚀材料与工艺：设备表面处理采用特殊涂层，能有效抵抗晶圆加工过程中可能接触的化学品（如HF、KOH）侵蚀，保证设备在全生命周期内的性能稳定。

三、应用场景与选型考量

在实际产线中，上银晶圆寻边器主要应用于：

光刻前预处理：与涂胶显影设备（Track）配套，确保晶圆以完美角度进入曝光工位。

量测与检测设备：在缺陷检测或膜厚测量前，统一晶圆坐标系。

晶圆键合与薄化：在临时键合或背面减薄前，精确对准晶圆对。

选型时，您可能需要重点关注：

晶圆尺寸兼容性：设备是否支持150mm、200mm及300mm晶圆混线生产。

传输接口：是否符合SEMI标准，能否无缝集成至现有的EFEM（设备前端模块）中。

通讯协议：是否支持SECS/GEM等半导体行业标准通讯协议，便于工厂自动化系统（EAP）进行数据采集与控制。

四、专业支持与选型建议

选择合适的晶圆寻边器，需综合评估您的工艺节点、现有产线布局及未来扩产计划。例如，针对化合物半导体（如碳化硅SiC）的硬脆特性，设备可能需要调整夹持力与传输速度。

上银凭借在半导体设备部件领域多年的技术沉淀，能够提供从标准机型到定制化开发的支持。其谐波减速机、直驱电机、滚珠花键等产品也与寻边器共同构成了完整的晶圆传输与定位解决方案。

结语

在追求极致良率的道路上，每一个细节都值得被重视。上银晶圆寻边器作为精密定位的核心环节，正以扎实的数据和可靠的性能，为国产半导体装备的自主化进程提供坚实支撑。若您正面临晶圆对位精度或效率的挑战，欢迎通过官网或下方电话探讨技术细节，获取针对性建议。
