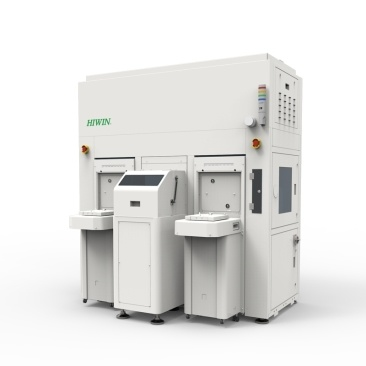

上银晶圆机器人技术解析：从单双臂到E/H/A系列的半导体洁净传输方案

精准定位与模块化设计：半导体前段制程的核心支撑

在现代半导体制造工艺中，晶圆传输机器人的性能直接决定了产线的良率与效率。上银晶圆机器人凭借其直驱电机技术与模块化设计，为8寸及12寸晶圆厂提供了关键的技术支撑。以上银RWDE系列双臂晶圆机器人为例，该机型采用直驱电机传动设计，不仅实现了±0.1mm的重复定位精度，还通过优化的回转半径提升了设备内部的空间利用率，特别适用于需要频繁取放的蚀刻、沉积及检测设备 。

针对前道光刻及测量环节对微米级精度的严苛要求，上银机器人通过高刚性结构设计，确保了升降（Z轴）、旋转（T轴）与伸缩（R轴）的多轴联动稳定性。例如，在应对12英寸晶圆的快速传输时，其末端执行器可选配电动翻转模组，灵活适应不同工艺腔体的对位需求，有效避免了因抖动或偏移导致的晶圆破损。

E/H/A系列选型策略：匹配不同晶圆尺寸与工艺场景

为了满足从LED芯片到先进逻辑芯片的多样化需求，上银提供了E、H、A三大系列产品，它们在负载、速度及环境适配性上各有侧重。

对于2至6寸中小尺寸晶圆（常见于MEMS传感器或功率器件），上银E系列（DD马达驱动） 是兼顾性价比与基础精度的选择。该系列臂长涵盖135mm至185mm，额定负载1-3kg，其低震动特性（≤0.3G）配合真空吸取末端，可在常规洁净环境下实现高效传输，实测数据显示单小时传输量可达300片以上，破损率可控制在极低水平 。

而在8至12寸大尺寸晶圆的前道关键制程（如薄膜沉积、离子注入）中，上银H系列（伺服+减速机） 则展现出高速与重载优势。其R/W轴最高移动速度可达2000mm/s，最大负载提升至5kg，完全符合SEMI-S2国际安全与环境认证标准。实际产线应用反馈表明，采用H系列机器人后，12寸晶圆在光刻工序间的单批次传输时间可缩短约20%，设备综合稼动率稳定维持在95%以上 。此外，针对FOUP载具的自动对接及后道先进封装的复杂流程，上银A系列凭借其对外部轴的拓展能力与Modbus通讯兼容性，可实现与MES系统的无缝联动，大幅减少人工干预。

洁净度与集成创新：晶圆寻边器与系统协同

除了传输机器人本体，上银在晶圆预处理环节同样具备核心技术。例如HPA系列晶圆寻边器，全系列采用HIWIN微型单轴机器人模组，实现了高速化与小体积的平衡。其内嵌式控制器设计（All-in-one）省去了传统外置控制柜所占空间，在4.9秒内即可完成8寸晶圆的中心与角度校正，且中心重复精度可达±0.025mm，洁净度等级满足ISO Class 3（即每立方英尺≥0.1μm颗粒不超过1颗） 。

这种高洁净度特性，使得上银机器人不仅能应用于常规大气环境，亦能通过特殊定制适应真空镀膜腔体内的严苛工况。在部分智能工厂的实践中，上银机器人通过集成视觉系统与碰撞检测传感器，能够实时监控机械臂负载状态，遇异常可触发紧急回缩机制，从而在高速运转中保障晶圆安全 。

行业应用实效：助力国产化替代与良率提升

随着半导体产业链自主可控需求的提升，晶圆机器人的国产化替代进程加速。上银科技凭借其垂直整合能力（从微型导轨、滚珠丝杆到直驱电机均自行研发制造），在保障供货周期的同时，也为客户提供了深度的定制服务。例如，在SiC（碳化硅）等第三代半导体材料的切割与减薄工艺中，上银机器人通过优化末端效应器设计，实现了对超薄或翘曲晶圆的稳定承靠传输，显著降低了后道崩边风险。

目前，包括上银在内的国产半导体机器人已批量应用于模拟芯片、功率芯片及LED芯片的前道晶圆厂（FAB），所涉工艺覆盖清洗、刻蚀、减薄、键合等关键环节，有效支撑了国内半导体产能的扩张 。选择经过市场验证的机器人方案，不仅是设备投资回报率的保障，更是高端制造稳定性的基石。
