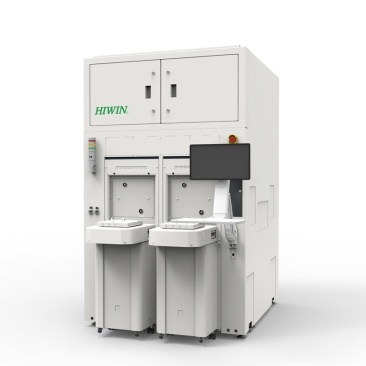

上银晶圆机器人RWDE系列：直驱技术如何定义半导体传输新精度

在半导体制造向3纳米及更先进制程迈进的今天，晶圆传输的精度与稳定性直接决定了最终产品的良率。作为全球传动控制领域的深耕者，上银科技（HIWIN）推出的RWDE系列晶圆机器人，凭借其独特的直驱电机技术与系统化整合能力，正在为半导体前段制程与后段封装的自动化传输树立新的性能标杆。

±0.1mm重复精度背后的技术逻辑

对于晶圆搬运设备而言，重复定位精度是核心指标。上银RWDE系列晶圆机器人之所以能实现±0.1mm的高重复精度，核心在于其摒弃了传统的“伺服电机+减速机”传动结构，转而采用高刚性直驱马达（DD Motor） 设计。这种直接驱动的技术方案彻底消除了齿轮、皮带等中间环节产生的背隙误差，使得机器人在长期运行后仍能保持初始的机械刚度。

此外，该系列机器人还深度融合了上银自制的核心零部件，包括高精度交叉滚柱轴承与零反向间隙的传动系统。这种垂直整合制造的优势，确保了机器人在高速取放过程中，Z轴与旋转轴的运动轨迹高度重合，避免了因多轴联动不同步导致的晶圆抖动或滑移。

应对空间极限：从FOUP到工艺腔室的无缝对接

现代半导体设备的布局日益紧凑，12英寸晶圆厂（FOUP）的装载口与工艺腔室之间的空间极为有限。上银RWDE机器人通过优化的极小回转半径设计，能够在狭窄的设备间隙中灵活穿梭，无需额外加装复杂的行走轴即可覆盖多工位需求。

在实际应用场景中，例如晶圆的涂胶显影或检测环节，机器人需要从FOUP中取出晶圆，经过Aligner寻边器校正后，再精准放置于吸盘上。RWDE系列凭借其高响应速度与平稳的运动曲线，可有效将传输过程中的振动控制在极低水平。据行业应用数据显示，采用此类高精度直驱机器人后，因传输定位偏差导致的晶圆刮擦或对准失误可降低2%以上，这对于一片晶圆价值数千美元的先进制程而言，意味着显著的成本节约。

洁净环境兼容性与长期可靠性

半导体前道工序对洁净度有着严苛要求（通常为Class 1或更高）。上银RWDE系列机器人在材质与结构上进行了特殊处理，采用低释气材料与密封式传动设计，有效避免了润滑油液或细微颗粒对晶圆的污染。

在可靠性方面，该系列机器人不仅支持24/7不间断连续运行，还具备强大的长期精度保持能力。通过内置的温度补偿算法，机器人能够实时修正因长时间高速运行导致的电机发热变形，确保3年以上使用周期的精度衰减率低于5% 。对于系统集成商而言，RWDE系列预留的电气与气动模块接口，使其能够快速适配SECS/GEM通信协议，无缝接入客户现有的自动化物料搬送系统（AMHS）。

定制化方案与产业赋能

除了标准机型，上银依托其强大的研发团队，可针对LED蓝宝石基板、超薄晶圆或特殊化合物半导体（如SiC、GaN）的搬运需求，提供包括非径向取放功能、特殊末端效应器在内的客制化解决方案。这不仅解决了异形或易碎基材的传输痛点，也为光电与面板产业的自动化升级提供了可靠范本。

在国产化替代与半导体设备自主可控的浪潮中，上银RWDE晶圆机器人凭借其扎实的硬软件垂直整合能力，正成为提升晶圆传输效率与良率的关键一环。
