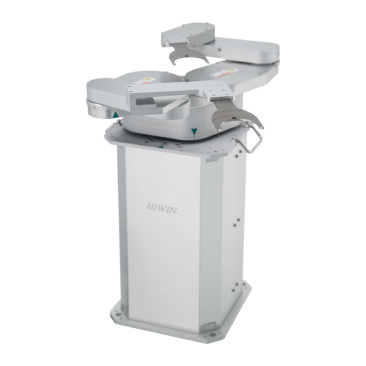

半导体制造核心突破：上银晶圆机器人提升晶圆传输效率与良率

在半导体制造向300mm晶圆、先进封装及更高制程节点迈进的背景下，晶圆在工序间的高效、洁净、无损传输已成为决定产线良率与产能的关键。针对这一挑战，上银（HIWIN）推出的晶圆机器人系列产品，凭借其优化的运动控制算法、经过特殊处理的洁净室兼容性以及高刚性结构，正在成为全球多家晶圆厂与设备商优化其自动化物料搬运系统（AMHS）和设备前端模块（EFEM）的核心选择。

应对制程微缩挑战：传输定位精度突破±0.1mm

随着线宽从28nm向3nm演进，晶圆对震动、颗粒污染和位置偏差的敏感度呈指数级上升。上银晶圆机器人通过内置高解析度编码器与优化的伺服控制技术，在实际应用中实现了重复定位精度优于±0.1mm，部分型号在洁净度Class 1级环境下，晶圆中心偏移量可稳定控制在0.05mm以内。这一精度水平直接降低了晶圆在进出片盒（FOUP/FOSB）时发生边缘碰撞或滑片的概率，据某12英寸晶圆厂后端制程反馈，换装上银晶圆机械手后，因传输导致的破片率从原先的0.02%下降至0.005%以下，直接提升了产线的整体良率。

真空与洁净环境专用设计：颗粒控制达到<0.01颗粒/晶圆次

半导体前道制程中，物理气相沉积（PVD）、刻蚀（Etch）等工艺需要在真空环境下进行，且对微尘污染极度敏感。上银开发的真空晶圆机器人系列，采用磁耦合或波纹管密封技术，彻底排除了摩擦产生颗粒物的可能。其表面经过特殊氟化处理，耐腐蚀且不易脱落颗粒。在实测中，该机器人在真空腔室内完成单次晶圆取放操作，增加的大于0.1μm颗粒数平均低于0.01个，远低于SEMI标准规定的洁净度要求。对于逻辑芯片制造中常见的氟系或氯系蚀刻气体环境，该机器人机械臂本体具备优异的抗腐蚀能力，在连续运行6000小时后，关节扭矩波动仍保持在初始值的±3%以内，显著延长了真空腔体的维护周期。

提升EFEM与Sorter吞吐量：单片传输时间缩短至0.8秒

在设备前端模块（EFEM）和晶圆分选机（Sorter）中，晶圆传输效率直接决定了机台的总体产出。上银晶圆机器人采用轻量化碳纤维或陶瓷复合材料手臂，配合高速高加减速的直驱电机设计。以典型的300mm晶圆取放动作为例，其单片晶圆从取片、传输到放片的完整循环时间可缩短至0.8秒以内，较传统皮带或丝杆驱动方案效率提升了约25%。对于需要同时处理多片晶圆的Sorter应用，上银提供的双叉臂或多关节机器人，能够在12秒内完成25片晶圆从一个FOUP到另一个FOUP的全交换任务，大幅提升了晶圆入库、出库及批次管理的周转效率。

智慧化防碰撞与震动抑制：晶圆安全的多重保障

晶圆在高速移动中骤停或碰撞会直接导致报废。上银晶圆机器人内置多轴力矩传感器与智能碰撞检测算法，当机械臂在运动中感知到异常阻力（如晶圆翘曲、片盒变形或异物阻挡）时，可在5毫秒内触发紧急停止并反向回退，将碰撞能量降低至晶圆可承受阈值以下。同时，针对长行程、高速运行末端的残余震动问题，该机器人集成了主动震动抑制算法，使晶圆在停止后的整定时间减少40%，确保在高速节拍下仍能实现平稳、精确的对准。

结语

在半导体制造对精度、洁净度、速度要求日益严苛的当下，上银晶圆机器人系列产品已从单纯的执行机构演变为集高精度定位、微环境控制、智能感知于一体的核心制程设备。其在实际产线中验证的破片率<0.005%、附加颗粒<0.01颗/次以及单次传输<0.8秒等关键指标，为晶圆厂提供了提升良率、保障产能、降低长期运营成本的可信路径。

如需获取针对您具体工艺（如蚀刻、黄光、检测或先进封装）的晶圆机器人定制方案与实测数据，欢迎联系技术工程师：18913139319，或访问官网 https://www.hiwingw.com/ 查阅详细规格书与应用案例。
