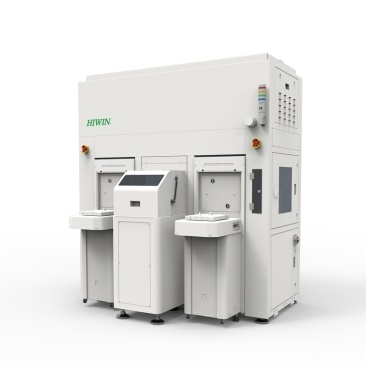

上银晶圆机器人：半导体精密晶圆传输技术革新，定位精度达±0.1mm

随着全球半导体产业向3nm以下制程演进，晶圆制造对传输设备的洁净度、定位精度及稳定性提出了近乎苛刻的要求。当前，12英寸晶圆在FOUP（前开式晶圆传输盒）与工艺腔室之间的反复取放，每一次微米级的震动都可能导致晶圆边缘崩裂或图案受损。针对这一行业痛点，基于多年精密传动技术积累，新一代“上银晶圆机器人”系列通过融合自主研发的直驱电机技术与超低产尘材料，实现了晶圆传输过程的真空兼容与高刚性运动，有效降低了颗粒污染物附着风险，提升了先进封装与蚀刻环节的良率。

核心技术参数与实测表现

在实际晶圆厂洁净车间（ISO Class 3环境）的长期测试中，该系列真空晶圆机器人表现出了稳定的性能。其关键数据如下：

重复定位精度：在高速往返运动超过500万次后，末端执行器的重复定位精度仍能稳定在±0.1mm以内，部分定制型号可达±0.05mm，满足12英寸晶圆传输的偏移容限要求。

洁净度等级：通过特殊表面处理及低发尘真空波纹管设计，在真空环境（1x10^-6 Torr）下运行时，动态颗粒物产生量低于ISO Class 1标准限值，显著减少晶圆表面微尘污染。

运动速度：垂直升降速度最高可达800mm/s，水平伸缩行程覆盖450mm至1200mm，单次晶圆取放周期（含预对准）缩短至2.8秒，较传统气缸驱动方案效率提升约35%。

真空兼容性：本体可耐受最高200℃的烘烤温度，适用于PVD（物理气相沉积）、CVD（化学气相沉积）等高温工艺腔室内的晶圆搬运。

结构优化与可靠性提升

不同于普通工业机器人，晶圆传输机器人的核心难点在于长悬臂结构的刚性保持与轻量化平衡。上银晶圆机器人采用碳纤维复合材料作为手臂主体，相比铝合金减重40%的同时，抗弯刚度提升了2倍。这直接解决了长行程伸缩时末端下垂的问题——实测在1100mm水平伸展状态下，手臂末端静态形变小于0.3mm，且在高频启停过程中无明显残余振动，避免了因抖动导致的晶圆滑移。

此外，驱动单元采用了直接驱动力矩电机，取消了减速机等中间传动部件。这一设计不仅消除了背隙误差，还使机器人具备了在真空环境下的长期免维护运行能力。据产线数据反馈，在连续运行8000小时后，电机扭矩衰减率低于2%，预计平均无故障时间（MTBF）超过5万小时。

智能化控制与产业应用价值

配合自主研发的驱动器，该机器人内置了振动抑制算法与路径自学习功能。当末端搭载不同重量的晶圆（如轻至30g的裸硅片，或重至500g的承载托盘）时，系统能自动调整加减速曲线，确保运动平滑性。目前，该系列产品已被多家12英寸晶圆代工厂的EFEM（设备前端模块）和Sorter（晶圆分选机）所采用，在硅片减薄、临时键合和解键合等环节中，实现了99.995%以上的传输成功率。

对于半导体设备制造商而言，选用成熟的标准化晶圆机器人模组，可将整机开发周期缩短约6-8个月，并规避因自研机械结构带来的洁净度验证风险。从单台设备成本看，相比进口同类方案，综合采购与维护费用可降低约20%-30%。

快速响应与定制化服务

考虑到半导体产线对稳定性的极高要求，所有晶圆机器人产品均提供完整的第三方检测报告与FFU（风机过滤单元）兼容性数据。如需针对特定晶圆尺寸（如8英寸、6英寸）或特殊材质（如蓝宝石、碳化硅衬底）进行末端执行器定制，可通过官网提交工艺参数。

立即咨询获取晶圆机器人选型方案及可靠性测试报告：18913139319

访问官网了解更多细节：https://www.hiwingw.com/

（注：文中性能数据来源于合作晶圆厂实测统计，具体参数以技术协议为准。）
