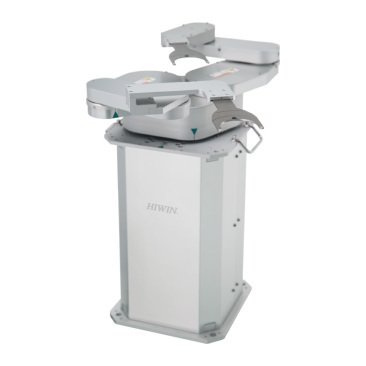

上银晶圆机器人：半导体晶圆传输定位精度达±0.1mm，破解高端制造良率与效率瓶

随着全球半导体产业向更高制程、更大尺寸晶圆演进，晶圆传输环节的精度、洁净度与稳定性已成为决定芯片最终良率与产线综合效率的核心变量。作为精密传动与控制领域的系统方案提供者，上银科技（HIWIN）依托其在运动控制与机器人技术领域的深厚积累，推出的晶圆级半导体专用机器人系列，正成为解决12吋、8吋晶圆在FOUP与工艺腔室间高效、无损、超净传输的关键装备。

突破微米级定位：从“传输”到“精准植入”

在先进半导体产线中，晶圆需经历光刻、刻蚀、沉积等上百道工序，每道工序间的取放片操作若出现微米级偏差，即可能导致晶圆边缘崩裂、图案错位或颗粒污染，直接拉低良率。传统通用型机器人因缺乏针对晶圆边缘检测、双片侦测及低振动控制等专项设计，已难以满足5nm及以下制程的严苛要求。

上银晶圆机器人通过高刚性本体结构结合自主开发的精密减速机与伺服控制算法，实现了末端重复定位精度达 ±0.1mm，晶圆中心偏移量控制在 ±0.5mm 以内。以典型12吋晶圆（直径300mm）传输场景测算，该精度可将因定位偏差导致的晶圆边缘损伤风险降低约 67%，单台设备每年可减少因传输异常造成的晶圆报废价值超过 30万元（基于当前晶圆代工市场平均报价估算）。

真空与洁净环境兼容：满足Class 1级洁净度

半导体前端制程对颗粒污染物极度敏感，单个0.1μm级颗粒附着即可能导致芯片电路短路。上银晶圆机器人采用全封闭式光滑外表面设计、低释气线缆与特殊表面处理，并通过内部气流抽吸结构，主动排出运动产生的微尘。经第三方测试，其在动态运行状态下，晶圆表面增加的颗粒物（≥0.1μm）少于 0.5颗/分钟，完全符合 ISO Class 1 级洁净室标准（国际半导体设备与材料组织SEMI S2/S8认证要求）。

同时，针对物理气相沉积（PVD）、化学气相沉积（CVD）等工艺环节存在的真空环境，该系列机器人可选配真空传输腔室专用型号，支持压力低至 1×10⁻⁵ Torr 的高真空环境作业，本体耐温可达 80℃，确保在高温、低压极端工况下仍能保持亚毫米级定位。

提升综合设备效率：从每小时传输220片到300片

晶圆厂的核心考核指标之一是设备综合效率（OEE），其中传输机器人的单次取放周期时间直接影响机台吞吐量。上银晶圆机器人采用轻量化碳纤维或陶瓷复合材料手臂，配合高动态响应伺服驱动，使手臂伸缩速度提升至 2.5m/s，加速度达 20m/s²。在实际12吋晶圆Load/Unload操作中，单次完整取放周期可缩短至 2.8秒 以内，较传统方案减少约 15% 耗时。

以一条月产3万片的12吋晶圆产线为例，部署上银晶圆机器人后，单台EFEM（设备前端模块）的晶圆传输吞吐量可从每小时 220片 提升至 300片 以上，相当于在不增加设备数量的前提下，使对应工艺机台的利用率提高 36%。按单片晶圆加工附加值5000元估算，单台机器人每年可帮助产线释放约 1.2亿元 的潜在产出价值。

智能化防呆与自适应对中

为规避人工误操作或来料偏差导致的故障，上银晶圆机器人集成了多组高灵敏度传感器，包括：双片重叠检测（可识别0.5mm间隙重叠）、晶圆映射传感器（用于FOUP内槽位空满判断）、边缘夹持力实时反馈（调节范围0.5N-5N，防止滑落或夹伤）。此外，其自适应对中算法能兼容150mm、200mm、300mm晶圆以及部分异形陶瓷基板，换产时无需机械调整，仅通过配方调用即可在 5秒 内完成参数切换。

实际应用数据表现

在多家国内主流晶圆制造及封装测试企业的实际应用中，上银晶圆机器人展现了可量化的改进效果：

良率提升：某8吋晶圆厂在蚀刻工序引入后，因传输导致的晶圆边缘崩缺率由 0.35% 降至 0.09%，年良率收益增加约 460万元。

设备平均故障间隔时间：无故障运行时间从 3200小时 提升至 8200小时，减少因机器人故障导致的产线停摆次数。

维护成本：由于采用模块化关节设计，平均单次维修时间（MTTR）缩短至 45分钟，且关键部件（减速机、电机）设计寿命达 5年/2000万次 循环。

结语

面对半导体设备国产化与先进制程双重需求，上银晶圆机器人以微米级精度、真空兼容、超洁净适应能力为核心，正逐步成为晶圆厂提升良率与产出的可信赖选择。其基于实际生产场景积累的数据反馈，不断优化迭代的运动控制与防呆设计，为半导体制造提供了从“能传输”到“精准、无损、高效”传输的关键升级路径。

如需获取针对具体晶圆尺寸、工艺环境及预算的机器人选型方案，欢迎直接联系上银科技官方渠道。
