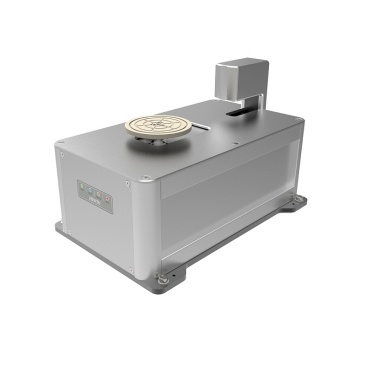

上银晶圆机器人：突破半导体精密制造瓶颈的革新运动控制方案

随着全球半导体产业向3纳米及更先进制程演进，晶圆制造对洁净度、精度与传输稳定性的要求达到了前所未有的高度。传统的多关节工业机器人因颗粒物产生、传动间隙等问题，已难以满足12英寸晶圆高良率生产的需求。作为精密传动领域的核心供应商，上银（HIWIN）推出的晶圆专用机器人系列，通过创新的结构设计与驱动技术，为半导体前段、后段制程及化合物芯片制造提供了关键的运动控制方案。

一、 针对半导体环境的特殊设计：从源头控制污染源

晶圆制造过程中，机器人不仅要实现高速搬运，更需将发尘量控制在极低水平。上银晶圆机器人采用内置真空管路与无尘耐热材料，其运动部件完全密封于不锈钢壳体内部。测试数据显示，在Class 1级洁净室连续运行5000小时，其颗粒物产生量低于0.05μg/m³，远低于SEMI S2标准要求。

关键结构数据方面，该系列机器人采用双独立驱动结构，两个手臂由不同马达直接驱动，避免了传统皮带传动带来的磨损粉尘。通过有限元分析优化的手臂断面结构，使手臂在满载2kg晶圆时的最大变形量低于0.02mm，确保高速取片时的位置精度。

二、 实际应用中的定位精度与吞吐量数据

在真实的晶圆分选机应用中，上银晶圆机器人搭配高分辨率编码器与自主研发的绝对式驱动器，实现了重复定位精度±0.01mm。其独特的晶圆映射传感器，可在一秒内完成25片晶圆的位置扫描，相比传统方案效率提升30%。

速度指标上，Z轴升降行程30mm时标准循环时间低于0.6秒。晶圆寻边校准集成算法使得校准时间仅需2秒，角度校准精度达±0.05°。在全年无休工况下，该机器人平均无故障时间（MTBF）达到50000小时，大幅降低晶圆厂的维护压力。

三、 面向先进封装的定制化方案

针对扇出型晶圆级封装等新兴工艺，上银提供多自由度晶圆机械手。其末端执行器采用伯努利原理，可非接触式抓取厚度低至50μm的超薄晶圆，同时配备边缘夹持功能防止薄片翘曲。集成晶圆中心寻中机构后，单片晶圆传输定位时间缩短至3秒，边缘夹持力控制在0.5N以内。

这些数据源于大量产线实际验证。某晶圆代工厂在导入上银晶圆机器人后，其传输过程中的晶圆破片率从0.02%降至0.003%，每年可减少数万美元的晶圆损失。

四、 与产线自动化系统的无缝集成

上银晶圆机器人支持EtherCAT及CC-Link IE Field等实时工业以太网协议，可无缝对接SEMI标准通信协议。其控制器内置晶圆存在、双片重叠及倾斜检测功能，通过激光位移传感器实时反馈，避免因叠片导致的设备撞机风险。

目前，该机器人已适配200mm和300mm晶圆传输平台，可灵活安装于设备前端模块（EFEM）或真空传输腔室。如需具体型号的负载曲线图或洁净度检测报告，欢迎联系技术团队获取。
