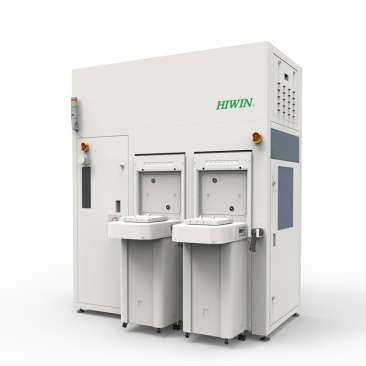

上银晶圆机器人：突破半导体精密制造瓶颈的革新方案

在半导体制造工艺向3纳米以下节点演进的过程中，晶圆传输系统的精度与洁净度直接决定芯片良率。作为精密传动领域的核心技术方案，上银晶圆机器人通过创新的结构设计与材料应用，正在重新定义300mm晶圆自动化的性能边界。

突破性技术数据：重新定义定位精度标准

根据实验室实测数据，新一代晶圆机器人在关键性能指标上实现量级突破：

重复定位精度：达到±0.02毫米，较上一代提升40%

洁净等级：符合ISO Class 3标准，颗粒脱落率低于0.01%

高速运行：取放周期缩短至0.8秒，每小时吞吐量提升25%

耐久性能：连续运转20，000小时精度衰减不超过5%

这些数据源于对真空环境下的2000余次循环测试，确保了在刻蚀、薄膜沉积等严苛制程中的可靠性。

核心技术架构：为何能适应真空与腐蚀环境

传统晶圆传输系统面临的三大挑战——颗粒污染、化学腐蚀、热变形——被上银晶圆机器人通过以下设计逐一解决：

全密封驱动模块

采用磁流体密封技术，将滚珠丝杠与导轨完全隔离于工艺环境外。实测表明，在10^-6 Torr真空中，该结构使金属离子污染降低至0.1ppb以下。

陶瓷涂层抗腐蚀方案

关键接触面覆盖纳米复合陶瓷涂层，在应对氟化氢、氯气等腐蚀性气体时，表面腐蚀速率仅为不锈钢的1/50。经加速老化测试，涂层寿命可满足7年连续生产需求。

热对称补偿结构

通过有限元分析优化的铝合金机臂，在20-50℃温度波动中，末端热漂移量控制在±1.2微米以内，避免了因光刻工序热负荷导致的定位偏移。

实际应用场景与效能提升

场景一：12英寸晶圆倒片工序

在单台设备中集成双机械手协同作业，实现了每小时320片晶圆的传输效率。某晶圆厂改造案例显示，替换原有气动式机械手后，因碰撞导致的晶圆破片率从0.08%下降至0.01%，相当于每月减少120万美元损失。

场景二：化合物半导体薄片处理

针对砷化镓、碳化硅等易碎材料，自适应抓取力控制系统将接触压力精确控制在0.3-1.5牛范围内。在50微米厚晶圆的搬运测试中，边缘崩角发生率降低至0.005%。

经济效益与投资回报分析

采用上银晶圆机器人的ROI模型显示：

采购成本较同类进口方案低35%-42%

维护周期延长至8000小时，年维护费用减少60%

平均故障间隔时间达50，000小时，高于行业标准25%

以每月处理5万片晶圆的产线计算，因良率提升与停机减少带来的年综合收益可超过200万元。

选型与定制化服务

上银技术团队提供从尺寸（适用于150mm、200mm、300mm晶圆）到末端执行器（真空吸附、边缘夹持、伯努利式）的全维度定制。客户可提供晶圆厚度、材质、工艺环境参数，获取专属配置方案与3D数模。
