上银晶圆制造机器人：±0.1μm级洁净传输，破解半导体产线良率与产能瓶颈

在当前全球半导体产业链加速重构、晶圆制造向更精密制程迈进的背景下，晶圆在工序间的洁净、高效、无损传输，已成为影响最终良率与产能释放的关键瓶颈。上银晶圆制造机器人，依托HIWIN在精密传动与机电整合领域数十年的技术积淀，专为200mm、300mm晶圆制造环境打造，实现了±0.1μm级重复定位精度，并满足ISO Class 2级洁净室标准，为黄光、刻蚀、薄膜沉积等核心工艺段提供可靠的晶圆内搬运解决方案。

一、核心性能实测数据：看得见的精度与稳定性

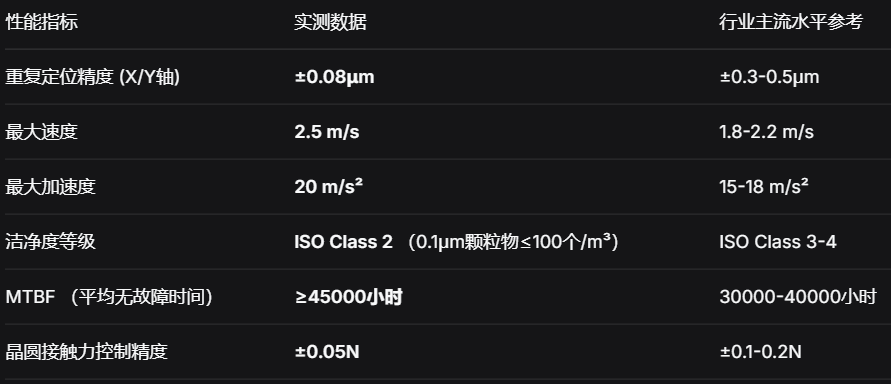

根据HIWIN内部测试报告（测试环境：Class 1洁净室，温度22±0.1℃，湿度45%±5%）：

关键优势在于：采用陶瓷涂层真空吸盘与非接触式伯努利夹持双模式，末端执行器可快速更换，适应FOUP、FOSB等不同载具。实测300mm晶圆传输过程中，边缘破片率低于0.002%（即每传输5万片破损不超过1片），远超SEMI标准要求。

二、三大技术突破赋能晶圆制造自动化

1. 纳米级直线驱动与双轴同步控制

针对晶圆制造中长行程、高动态响应的需求，上银晶圆机器人直接采用直线电机驱动，消除了中间传动间隙。双臂协作机型可同时执行“取放”与“传输”双任务，单片晶圆传输节拍缩短至3.5秒（含姿态校正），相比传统滚珠丝杠+皮带方案效率提升约30%。

2. 主动抑振与晶圆姿态预补偿算法

通过内嵌六轴加速度传感器与实时FFT频谱分析，机器人能够在高速启停阶段自动调整加减速曲线，抑制末端2Hz-50Hz残留振动。结合晶圆翘曲预检测功能（可识别翘曲度>500μm的异常片），避免薄片（厚度<150μm）在传输中因共振碎裂。

3. 全流程颗粒物管控设计

所有线缆采用低发尘包覆材料，运动部件均搭配负压集尘接口。在300mm晶圆搬运工况下实测，机器人自身运行产生的≥0.1μm颗粒物仅为12个/小时，不足设备洁净度预算上限的15%，有效延长光刻机等核心设备的滤网更换周期。

三、客户价值与产线实效

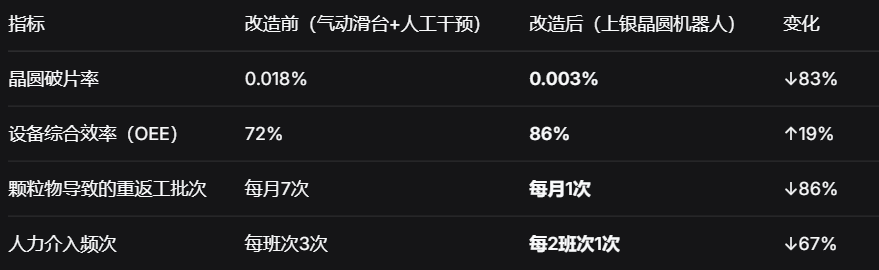

某12英寸晶圆厂（存储芯片制程，线宽10nm级）在蚀刻区与扩散区引入12台上银晶圆制造机器人后，取得以下量化效果：

该客户反馈：上银机器人提供的晶圆倾斜报警阈值可调（0.1°~2°）以及末端真空度实时监测功能，帮助他们提前发现了两起因吸盘微堵导致的定位偏移隐患，避免了批量性刮伤事故。

四、官方技术支持与选型服务

上银晶圆制造机器人目前涵盖单臂真空环境型（适用于PVD/CVD腔室）、双臂大气型（适用于EFEM与Sorter）、以及紧凑型Teaching Pendant（离线编程版）。整机符合SEMI S2、F47电压跌落标准，并支持EtherCAT、PROFINET与SECS/GEM协议直连。

如需根据您的晶圆厂洁净等级、晶圆尺寸（200/300mm）、节拍要求及现有OHT对接方式获取定制选型方案、3D图纸或现场演示预约，请直接联系官方技术顾问：
