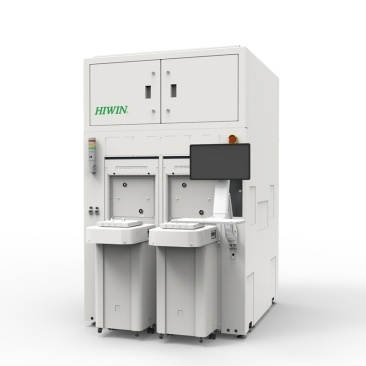

上银晶圆寻边器原理：高精度光电传感与运动控制技术解析

在现代半导体制造工艺中，晶圆在进入光刻、薄膜沉积等核心制程前，必须经过精确的预对准。上银晶圆寻边器作为实现此功能的关键部件，其核心原理融合了精密机械、光学传感与先进控制算法，确保了每片晶圆都能以极高的角度和圆心精度进入下一道工序。

其工作原理主要包含两大核心步骤：边缘检测与圆心拟合、Notch/平边定位。首先，晶圆被放置在真空吸盘或滚轮上，由直驱电机（DD马达）或高精度伺服电机驱动旋转。在旋转过程中，安装在边缘的一组或多组高精度光电传感器会连续发射并接收透过晶圆边缘的光束。当晶圆旋转时，边缘位置的变化会引起传感器接收光量的细微差异，从而生成包含晶圆几何轮廓的模拟信号。

这些实时信号被高速传输至控制器，通过内置的晶圆寻边算法进行实时分析。算法通常采用最小二乘法或霍夫变换，对采集到的数千个边缘点数据进行圆心拟合。与机械定心方式不同，这种非接触式光电扫描能够排除晶圆自身直径公差（通常为0.5mm以内）的影响，计算出晶圆实际的几何中心与当前吸盘旋转中心的偏差量。在实际应用中，例如HIWIN的某些寻边模块，其圆心拟合的重复精度可达±0.05mm以内，为高精度对准奠定了数据基础。

当晶圆旋转超过360度后，系统已完整描绘出晶圆轮廓。接下来是关键的寻向步骤。对于有缺口的晶圆，传感器捕捉到的信号会在缺口处产生一个特殊的脉冲波形；对于有平边的晶圆，则会扫描到一个平直的线段。算法通过识别这一特征波形或线段的角度位置，确定晶圆的晶向。例如，系统会精确控制电机，将Notch缺口旋转至指定的角度位置（如0度、90度、180度或270度），其角度定位精度通常能达到±0.02度至±0.1度之间，完全满足先进光刻机对预对准的严苛要求。

整个系统的精妙之处还在于其控制逻辑。为了提高效率，上银晶圆寻边器通常采用“粗-精”两段式控制策略。在寻边初期，电机高速旋转（如300-500 rpm）快速扫描轮廓；在接近缺口或平边时，立即切换至低速高精度模式（如10-30 rpm）进行精确捕捉，从而在保证精度的同时，将单片晶圆的整体预对准时间压缩至3-5秒以内，显著提升了半导体设备的产率。

此外，为了适应不同材质（如抛光片、蓝宝石、碳化硅）和尺寸（8寸、12寸）的晶圆，寻边器还集成了智能增益调节功能。传感器会根据晶圆的透光率和表面反射特性，自动调整发射光强和接收灵敏度，确保在各种工艺条件下都能获得稳定、清晰的边缘信号，避免因材料差异导致的误判。

综上所述，上银晶圆寻边器原理并非单一技术，而是高精度光电传感、实时运动控制算法与精密机械执行机构的深度融合。它通过非接触方式精准捕获晶圆几何特征，并通过智能算法快速计算出位置偏差与晶向角度，最终由高性能直驱电机实现微米级与角秒级的补偿定位，为半导体前道制程提供了不可或缺的高效、可靠对准解决方案。
