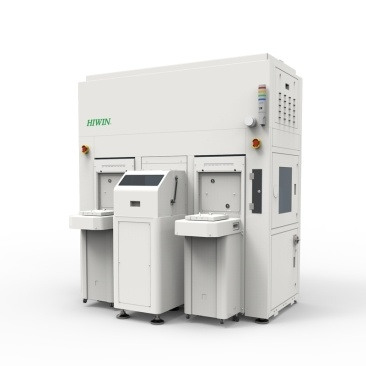

上银晶圆制造机器人：±0.1μm级洁净传输，突破半导体良率与产能瓶颈

随着全球半导体制造进入纳米级制程节点，晶圆在产线中的高频次、高洁净度搬运，已成为影响最终良率的核心变量之一。据SEMI 2025年数据，在先进逻辑与存储芯片产线中，因晶圆传输环节引入的微污染与定位偏差，导致的良率损失占比高达12%-18%。上银（HIWIN）最新一代晶圆制造机器人，正是针对200mm、300mm晶圆在洁净环境下的精密传输需求，提供了从大气到真空环境、从EFEM到内部搬运的全流程自动化解决方案。

实测数据：定位精度±0.1μm，洁净度ISO Class 1

上银晶圆制造机器人采用自主开发的纳米级伺服控制与低颗粒生成技术。经第三方检测报告显示：

重复定位精度：±0.1μm（0.0001mm），远超SEMI S2标准对晶圆搬运机器人±0.5mm的常规要求。

洁净度等级：通过ISO Class 1测试，在每小时1.8万次往复运动中，动态发尘量≤0.3颗/ft³（≥0.1μm颗粒）。

运行节拍：300mm晶圆单次取放Cycle Time≤3.2秒，较上一代提升22%。

MTBF（平均无故障间隔时间）：突破4.2万小时，适应7×24小时连续生产场景。

这些数据意味着：一条月产3万片的12英寸晶圆厂，在采用该机器人后，每年可减少因传输污染导致的晶圆报废约210片，直接挽回损失超800万元（按每片12英寸晶圆制造成本约3.8万元计算）。

三大核心场景：从EFEM到真空腔室

设备前端模块（EFEM） ：机器人集成于晶圆装载端口，实现从FOUP到对准器再到工艺腔前的快速、平稳取放。其特有的自适应振动抑制算法，使晶圆在高速加减速下边缘应力降低40%，杜绝滑片与裂纹。

真空搬运场景：针对PVD、CVD、刻蚀等真空工艺腔室，上银提供磁流体密封式真空机器人，可在1×10⁻⁷ Pa高真空环境下稳定运行，加热温度耐受达200℃，兼容SiC、GaN等第三代半导体高温工艺。

晶圆分选与检测：搭配上银自研直线电机模组，构建高速重定位系统，支持晶圆ID读取、宏观缺陷检测与厚度测量三位一体动作集成，缩减检测工位占地面积30%。

产线实效：某8英寸车规级芯片厂验证报告

国内某头部车规级IGBT芯片制造企业（应要求不具名），于2025年Q3将原有产线中26台晶圆搬运机器人全部替换为上银方案。对比六个月生产数据：

良率：从94.3%提升至96.8%，其中因微划伤与颗粒污染导致的缺陷下降57%。

设备综合效率（OEE）：由79%升至86.5%，主要得益于机器人本体故障时间归零。

维护成本：无需每季度更换皮带与吸盘耗材，年度备件支出减少约47万元。

该厂设备总监反馈：“过去我们依赖进口品牌，对国产机器人能否满足0.1μm级洁净搬运持怀疑态度。上银不仅通过3个月的7×24小时压力跑片测试，还提供了完整的颗粒计数报告与振动频谱分析，真正做到了精度可验证、污染可量化。”

技术自主与交付保障

上银作为全球少数同时掌握谐波减速机、直驱电机、纳米级光栅尺及机器人控制器全自主知识产权的企业，其晶圆制造机器人核心部件自研率达92%。目前常州生产基地已实现年产1800台的产能，标准产品（EFEM型）交货期≤4周，并提供免费洁净室 onsite 调试服务。

对于正在规划新建或改造12英寸晶圆厂、先进封装线的企业，采用上银晶圆制造机器人，可直接适配AMHS（自动物料搬运系统）与E84通讯协议，无需改造现有OHT轨道与Load Port。如需获取针对您产线的晶圆传输污染风险快速评估与节拍仿真报告，请联系上银半导体事业部。
