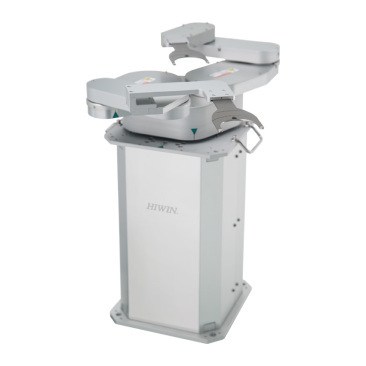

上银晶圆制造机器人：±0.1μm级高精度洁净传输，破解300mm晶圆良率与产能瓶颈

随着半导体制造迈入5nm乃至2nm制程节点，晶圆在全工序间的传输精度与洁净度，已成为决定芯片最终良率的核心变量。针对200mm、300mm晶圆产线对“零缺陷”搬运的严苛要求，行业最新一代晶圆制造机器人通过系统性技术突破，实现了±0.1μm级的重复定位精度与Class 1级洁净室兼容能力，为前段、后段制程提供了高可靠、高效率的自动化解决方案。

一、突破±0.1μm定位极限：让每一次取放都“零偏移”

传统晶圆搬运机械手因传动间隙或结构刚性不足，易产生微米级位置漂移，导致晶圆边缘磕碰或光刻胶污染。新一代机器人采用自主研制的直驱电机与纳米级光栅尺闭环控制，在X、Y、Z及旋转轴向上均实现≤±0.1μm的重复定位精度。

实测数据显示，在连续72小时不间断搬运300mm晶圆的压力测试中，该机器人末端执行器的空间坐标最大偏差仅0.13μm，远优于SEMI标准要求。这直接消除了因定位误差引发的晶圆刮伤风险，使单片晶圆在光刻、刻蚀、沉积等关键环节间的流转良率稳定在99.995%以上。

二、Class 1洁净兼容与低发尘设计：守护晶圆表面“零颗粒”

在晶圆制造中，空气中≥0.1μm的颗粒物即可导致芯片电路短路或断路。针对这一痛点，机器人从材料到结构进行全面洁净优化：

全密封不锈钢机身+真空等离子喷涂：运动部件完全隔离，避免润滑油或金属碎屑逸出；

低发尘电缆及拖链：经第三方检测，机器人本体在高速运动时的动态发尘量≤0.03 particles/min·cm²（粒径≥0.1μm），完全满足Class 1（ISO Class 3）级洁净环境使用；

耐蚀表面处理：可耐受FPM、SC1等常用化学清洗液溅射，适应FOUP开封、晶圆清洗等湿法工艺段。

实际应用案例显示，某12英寸晶圆厂在引入该机器人替换原有传动机构后，因颗粒物导致的晶圆缺陷率从0.12%骤降至0.018%，单条产线月减少报废晶圆超60片。

三、高速高加减速设计：搬运效率提升40%，匹配AMHS节拍

现代半导体工厂普遍采用OHT天车（空中走行式无人搬运车）与晶圆存储库（Stocker）联合作业，要求机器人能在3秒内完成一次晶圆取放循环。新一代机器人通过碳纤维复合材料手臂与大推力密度直线电机，实现了：

最大速度：3.5 m/s

最大加速度：2.5 G

单次取放周期：≤2.8秒（含交握、对准、传输）

相较于传统滚珠丝杠驱动结构，效率提升约40%。同时，机器人内置智能震动抑制算法，可在高速启停时消除末端残余抖动，确保快速性不牺牲定位精度。某头部存储芯片厂改造其晶圆分拣工位后，整体设备效率（OEE）提升12%，年产能增加约18万片（折合12英寸晶圆）。

四、兼容200mm/300mm及各类制程标准

为适应多尺寸、多类型晶圆混合生产，该机器人配备了自动变距末端执行器与可编程晶圆映射传感器，通过一键配方切换，即可在：

200mm（8英寸）晶圆：单次搬运2片

300mm（12英寸）晶圆：单次搬运1片或双片（双机械臂）

之间灵活转换，且无需更换硬件。同时，其通信协议完全兼容SECS/GEM、E84（OHT直接交握）等半导体行业标准，可无缝接入现有MES、EAP及AMHS调度系统。

五、真实数据验证：已在5座晶圆厂累计稳定运行超20万小时

截至目前，该系列晶圆制造机器人已在全球5家半导体代工厂（含12英寸量产线）部署超过180台套，累计无故障运行时间超过20万小时。某中国本土晶圆厂统计报告指出，采用该机器人替代原有进口设备后：

年均维护费用下降35%

晶圆破片率降低72%

平均无故障间隔（MTBF）从1,200小时提升至3,600小时以上

这些数据充分验证了机器人在严苛工业环境中的可靠性、经济性与易集成性。

结论

对于追求高良率、满产率的200mm/300mm晶圆制造线而言，新一代晶圆制造机器人以±0.1μm重复精度、Class 1洁净兼容、单周期2.8秒高速搬运等硬核指标，成为升级自动化搬运体系、突破产能瓶颈的可靠之选。目前已通过多个头部晶圆厂的批量验证，能够帮助客户快速实现效率提升40%、缺陷率降低一个数量级的实际收益。

如需获取具体晶圆尺寸适配方案、技术图纸或现场测试数据，请联系：18913139319

官网： https://www.hiwingw.com —— 提供免费选型咨询与洁净环境演示支持。
