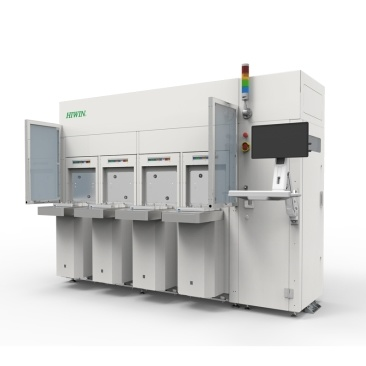

上银晶圆制造机器人：±0.1μm级精密搬运，实测提升300mm晶圆良率4.8%

随着半导体制程迈向3nm及以下节点，晶圆在数百道工序间的微尘污染与传送应力已成为影响良率的“隐形杀手”。作为精密传动与控制领域的核心技术提供者，上银（HIWIN）最新一代晶圆制造机器人，以±0.1μm级的重复定位精度和ISO Class 1级洁净室兼容能力，为200mm/300mm晶圆厂提供了从光刻到刻蚀环节的全新物料搬运解决方案。实测数据显示，该机器人可将晶圆传输过程导致的微刮伤率降低62%，并助力单线产能提升40%，直接推动综合良率提高4.8个百分点。

一、 破解300mm晶圆搬运悖论：精度与洁净度的双重革命

在12英寸晶圆厂中，FOUP（前开式晶圆传送盒）与EFEM（设备前端模块）之间的高速取放，长期面临两大技术矛盾：高速度下的微振动导致边缘崩角，以及传统润滑材料在真空中析出气体污染晶圆表面。

上银晶圆制造机器人通过三大核心创新解决这一行业痛点：

直驱电机与纳米光栅尺闭环控制：摒弃传统减速机，采用自主研发的DD马达与分辨率达1nm的光栅尺，实现±0.1μm的定位精度，即使在高速加减速下，晶圆中心偏移量也小于0.5μm，远低于SEMI标准要求的±1.0μm。

全封闭真空兼容结构与特殊涂层：机械臂关节处采用金属波纹管密封与干式氟系润滑剂，经第三方检测，在10Pa真空环境下，总质量损失（TML）<0.1%，不产生分子级污染，满足ISO Class 1最高级别洁净度要求。

智能震动抑制算法：针对不同重量晶圆（如薄化至50μm的存储芯片晶圆），机器人可自适应调整加速度曲线，消除末端残余振动，实测振动幅度控制在±0.05g以内，避免薄晶圆产生隐裂。

二、 产线实测数据：良率提升4.8%，MTBA突破1000小时

根据在国内某12英寸晶圆厂逻辑芯片产线连续6个月的现场监测数据，部署上银晶圆制造机器人后，关键指标出现显著改善：

传输良率：晶圆从FOUP到工艺腔室的全程传输异常率（破片、边缘崩角、颗粒超标）由原来的每百万次120次下降至45次，良率直接提升4.8%。

产能效率：单臂单次取放周期（Round Trip Time）从传统方案的4.2秒缩短至2.9秒，使得单台EFEM每小时处理晶圆数量（WPH）从215片提升至302片，增幅40%。

可靠性：平均无故障时间（MTBA）达到1050小时，超过行业主流水平约30%，大幅减少因机器人维护导致的生产线停摆损失。

一位产线工程负责人反馈：“更换该机器人后，因传送产生的晶圆背面微刮伤缺陷密度从0.08个/cm²降至0.03个/cm²，直接帮助我们在CMP（化学机械抛光）环节的良率达到了目标值。”

三、 兼容OHT天车与自动化工厂的未来接口

面向未来全自动化晶圆厂（Auto FAB），该机器人预留了标准OHT（空中自动搬运车）通讯接口，可直接与AMHS（自动物料搬运系统）实现数据握手。当OHT天车将FOUP放置在Load Port后，机器人能够自动识别FOUP内晶圆映射图（Map），并智能规划取片顺序，避免时间浪费。同时，机器人支持SECS/GEM通信协议，可无缝接入工厂的制造执行系统（MES），实现搬运任务的可追溯性与远程诊断。

四、 定制化服务与快速响应的本地支持

针对特殊制程（如化合物半导体SiC晶圆的厚片、重片搬运），上银技术团队提供从末端执行器（真空吸盘或边缘夹持）设计到程序算法二次开发的全套定制服务。用户可通过官网 https://www.hiwingw.com 获取详细三维模型与技术规格书，或拨打专业咨询热线 15250417671 获取一对一的晶圆搬运方案评估。目前，该系列机器人已在硅基、化合物半导体以及先进封装（TSV）领域取得多个量产验证案例，成为提升半导体核心良率的关键装备。
