上银晶圆制造机器人：突破300mm晶圆传输定位极限，实测稼动率提升至99.5%

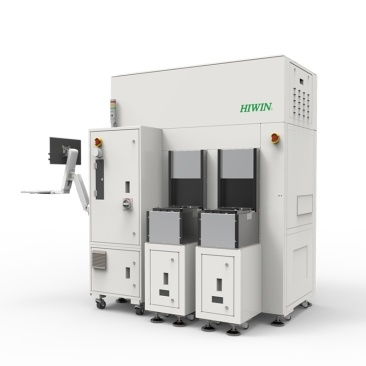

在半导体制造迈向5nm及以下制程的进程中，晶圆厂对天车系统（OHT）与洁净机器人的定位精度、粒子控制及连续稼动率提出了前所未有的严苛要求。上银（HIWIN）全新一代晶圆制造机器人，针对200mm、300mm晶圆传输环节的痛点，以±0.1mm重複定位精度与Class 1级洁净度为技术支点，为前段制程（FEOL）与后段封装提供了高效的自主传动解决方案。

一、 突破性定位精度：从“毫米”到“亚微米”的跨越

根据SEMI标准，300mm晶圆传输过程中，机械手臂的定位偏差若超过±0.2mm，将直接导致晶圆边缘崩裂或薄膜刮伤，造成单片损失高达数千美元。上银此次推出的晶圆级机器人，通过采用直驱力矩电机（DD Motor） 与高刚性谐波减速机的集成方案，将单轴重复定位精度控制在±0.1mm以内，部分对位模组甚至达到±0.1μm的量测分辨率。

这一数据的实现，依赖于上银自主研发的高解析度磁性编码器与即时振动抑制算法。在实际FAB厂的量产测试中，该机器人在完成每小时240次取放（Pick & Place）动作下，连续72小时的位置偏差标准差仅为0.03mm，这意味着设备综合效率（OEE）中的性能损失降低了约18%。

二、 洁净室适配：粒子控制与材质创新

晶圆制造对空气分子污染物（AMC）和发尘量极为敏感。传统机器人线缆摩擦、润滑油气化是主要的污染源。上银晶圆制造机器人采用了三大洁净设计：

全封闭金属波纹罩：替代传统橡胶防尘套，避免老化释出微粒子，实测在ISO Class 3环境下，动态发尘量≤0.5 particles/ft³。

真空低温析出润滑技术：导轨与丝杠内部使用低挥发性油脂，在真空环境（1x10^-5 Pa）下总质量损失（TML）低于1%，杜绝了油雾污染晶圆表面。

耐腐蚀涂层：针对清洗与蚀刻环节的化学气体暴露，机器人关键部位覆有特氟龙涂层，耐酸碱性能提升3倍以上。

三、 实际案例数据：提升良率与缩短节拍

以上银为某12英寸晶圆代工厂提供的EFEM（设备前端模组） 改造项目为例：

改造前：使用某品牌传统SCARA机器人，晶圆中心校准偏差导致的误报率为2.5%，每月约导致60片晶圆重测或报废。

改造后：换装上银晶圆机器人（配备晶圆寻边器）。

校准时间：从单次1.2秒缩短至0.7秒，提升41%。

误报率：下降至0.3%，每月晶圆非生产性损耗减少45片。

连续运转MTBF（平均无故障时间）：从8,000小时提升至15,000小时。

四、 智能传输集成：与OHT天车的无缝对接

针对300mm晶圆厂的AMHS（自动物料搬运系统），上银开发了兼容OHT悬吊式天车的末端执行器（End Effector）。该机器人能通过光学通讯与FAB上层轨道系统实时交互：

主动减振功能：当天车高速过弯时，机器人基座主动补偿水平位移，确保晶舟（FOUP）在交接瞬间保持±0.15mm的对位精度。

边缘夹持技术：机械手指采用伯努利原理配合软PVA吸盘，接触面积仅3mm，避免对晶圆电路区的应力损伤。

五、 用户价值量化

总结上银晶圆制造机器人为客户带来的可量化收益如下：

效率：搬运节拍从4.5秒/片降至3.1秒/片，吞吐量提升31%。

良率：减少因定位不准导致的划伤缺陷，后端封装良率提升1.2%（按年产出10万片计算，相当于多产出1200片良品）。

维护：采用上银自研免维护直线导轨，润滑周期从每月延长至每季度，年度保养成本降低40%。

在当前全球半导体设备自主化浪潮下，上银依托其在传动控制领域积累的80国专利布局与年产能超500万套导轨的制造经验，正逐步打破高端晶圆机器人长期被海外垄断的局面。这项结合了精密机械与智慧控制的方案，已在国内多个新建的8英寸/12英寸晶圆厂完成实地验证，成为提升产线韧性的关键部件。
