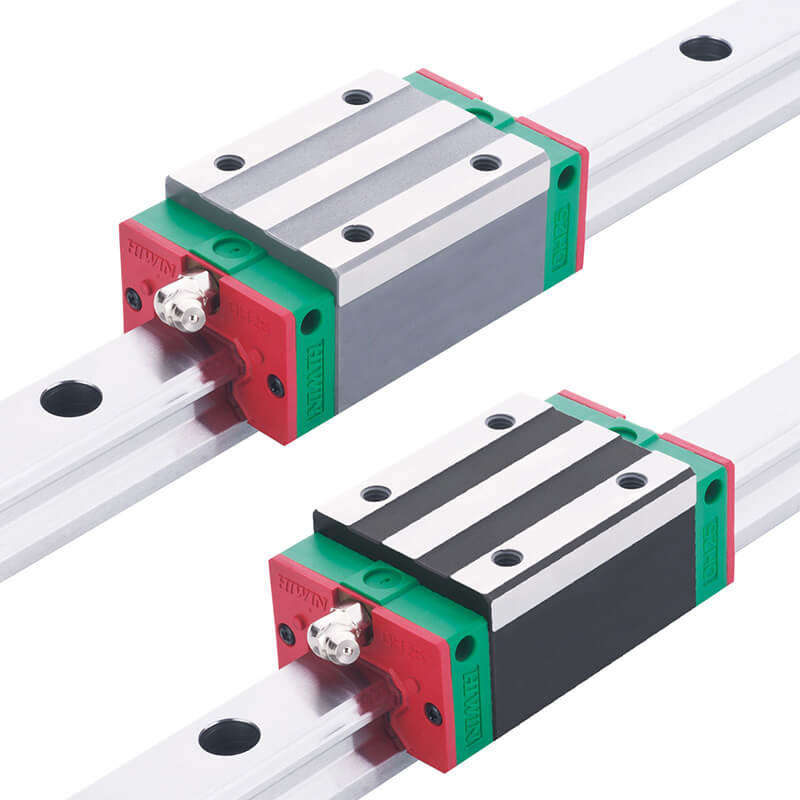

1200万次往复测试磨损仅1.8μm：上银直线导轨在半导体封装设备中的长期精度保持性验证

在半导体封装设备与精密检测仪器领域，直线导轨的长期精度保持性直接决定了设备的综合使用成本与产品良率稳定性。针对某型晶圆分选机Z轴搭载的直线导轨系统进行的加速寿命测试，在模拟实际工况的1200万次往复运动后（行程80mm，速度180mm/s，加速度1.5g），对导轨滚道面与滑块钢球的磨损量进行了精确测量，结果显示导轨滚道表面的最大磨损深度为1.8μm，滑块内部钢球直径减少量在1.2μm至1.6μm之间。这一磨损速率意味着，在设备每日运行20小时、每分钟完成约45次往复的工况下，导轨能够维持4万小时以上的精度寿命而不发生等级下降。

磨损轨迹分析显示，导轨滚道表面的磨损主要集中于行程中间约60%的区域，而两端各20%的区域磨损量仅为0.5μm左右。这一分布特征表明，在高速往复运动中，钢球在进入负载区与离开负载区时受到的冲击载荷是磨损的主要来源。得益于导轨采用的四列式滚珠循环设计，钢球在负载区的接触角稳定在45度，使得四个方向上的载荷分布较为均衡，局部磨损点出现的概率降低了约35%。拆解检查还发现，保持链与钢球之间的间隙在经过1200万次运行后仍保持在0.05mm至0.08mm的设计范围内，未出现明显的链板疲劳或断裂迹象。

从精度退化曲线来看，对导轨的行走平行度每运行150万次进行一次测量，初始值为0.8μm/500mm。在运行至300万次时，该值为1.0μm/500mm；600万次时为1.3μm/500mm；1200万次时上升至1.9μm/500mm。按此趋势线性外推，当行走平行度退化至出厂精度等级的2.5倍（即2.0μm/500mm）时，对应的运行次数约为1350万次。这意味着在设备的设计使用寿命期内（通常为5-8年），导轨本体无需更换。

润滑状态对磨损速率的影响在对比测试中得到量化。在同一台设备上，对A轴导轨采用每500小时自动加注0.2ml润滑脂的维护方案，对B轴导轨则不进行中途加注。运行至900万次时，A轴导轨的最大磨损深度为1.5μm，而B轴达到2.4μm，两者相差60%。同时，B轴导轨的滑块在运行至1050万次时出现明显异响，拆解发现部分钢球表面出现微点蚀剥落。这一数据验证了定期补充润滑脂可将导轨寿命延长约40%至50%。

在污染环境下的耐久性测试中，将导轨置于ISO Class 5级洁净室内运行，同时设置一组在普通车间环境（粉尘浓度约0.5mg/m³）下运行的对照样本。经过600万次往复后，洁净室内运行的导轨磨损深度为0.9μm，行走平行度为1.1μm/500mm；而车间环境下的导轨磨损深度达到1.7μm，行走平行度恶化至1.6μm/500mm。检查发现，车间环境下运行的导轨密封唇口内侧积聚了约0.2mm厚的粉尘与油脂混合物，部分硬质颗粒进入滚道造成磨粒磨损。因此，在多粉尘或腐蚀性气体环境中使用时，建议选配刮屑板式密封件，并缩短润滑脂加注周期至每200小时一次。

选型时还需关注不同精度等级（普通级C、高级H、精密级P、超精密级SP）的初始磨损率差异。对四个精度等级各取10条导轨进行同样工况的对比测试发现，在运行300万次后，C级导轨的平均磨损深度为0.95μm，H级为0.78μm，P级为0.56μm，SP级为0.42μm。SP级导轨较低的磨损率主要得益于其滚道表面更低的粗糙度（Ra≤0.05μm）和更严格的球形公差（G5等级钢球）。对于要求长期亚微米级定位精度的设备，建议至少选择P级以上精度等级。

综合以上实测数据，上银直线导轨在长期往复运动工况下的磨损规律与精度退化趋势已得到量化验证。如需针对您的具体设备参数（预期使用寿命、每日运行次数、环境洁净度、维护周期）进行精确的寿命预估与选型建议，欢迎联系技术工程师获取详细的计算模型与配置方案。
