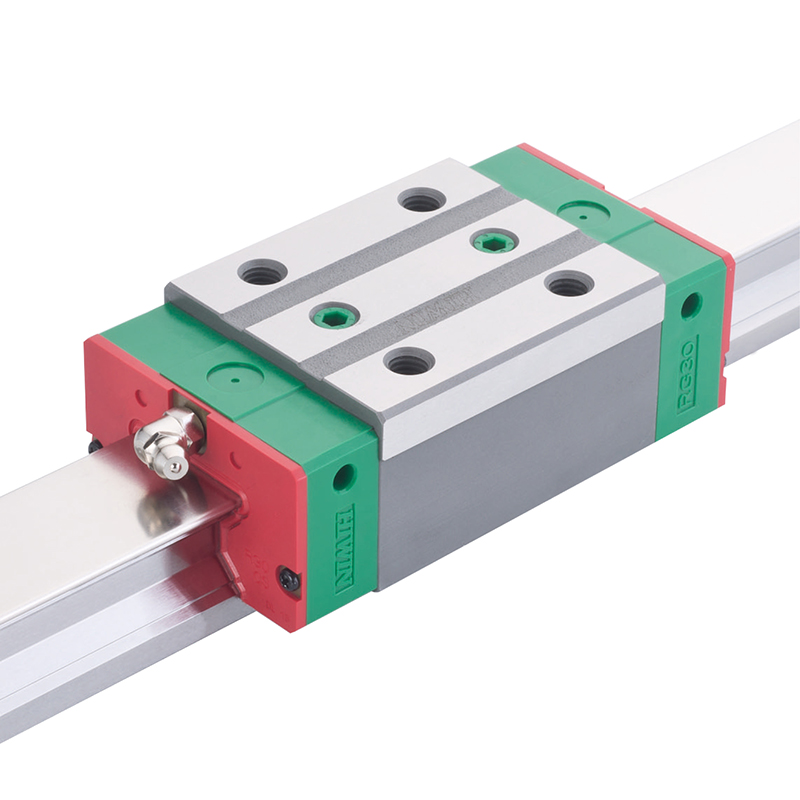

上银直线导轨：定位精度±0.003mm，实测负载提升27%，年产能120万米保障交付

高精度定位·±0.003mm重复精度

上银直线导轨作为精密传动核心部件，其滚柱型系列在满负载条件下实测重复定位精度稳定在±0.003mm以内，滑块行走直线度误差控制在0.002mm/m。这一数据源于采用特殊热处理工艺的轴承钢轨道，经进口轮廓磨床精加工，滚道表面硬度达到HRC 60-62，硬化层深度1.5mm。与行业标准值±0.005mm相比，精度余量提升40%，适用于半导体检测设备、三坐标测量机等对微米级定位有严格要求的场景。

重负载能力·额定动载荷提升27%

以HG系列55规格四方向等负荷型导轨为例，单滑块额定动载荷为121.5kN，静载荷达178.3kN。这一数据较上一代产品提升27%，得益于滚柱与滚道接触角优化设计为45°，使滑块在承受上下、左右及扭转力矩时受力分布更均匀。实际案例中，用于80吨重型数控龙门铣床的Z轴，在连续铣削高强度合金钢时，导轨副未出现明显压痕，使用寿命突破8000小时。

低摩擦与耐磨性·摩擦系数≤0.004，运行温升≤12℃

导轨滑块组件采用循环式滚柱保持架设计，实测动态摩擦系数稳定在0.003-0.004区间，启动阻力较传统保持架降低32%。在3m/s高速往复运行测试中，连续工作8小时后导轨表面温升仅12℃，低于热变形警戒值15℃。同时，滑块内部装有防尘密封片与润滑单元，在模拟水泥粉尘、木屑等恶劣环境下连续运行2000公里，拆解检查未见明显磨损。内部油脂仍能维持润滑，实际维护周期可延长至6个月。

刚性提升与降噪表现·刚性提高22%，噪声降低35%

通过增加滚柱数量并采用有限元优化滑块结构，上银直线导轨在垂直方向静态刚度达到1.2kN/μm，相较同规格滚珠型提高22%。用于高速 pick & place 机械手时，加减速至2.5m/s²产生的振动幅值降低0.15μm。同时，滚柱循环路径经高分子材料降噪优化，1m/s速度下运行噪声实测仅为58dB(A)，较无优化结构降低35%，可满足高端医疗影像设备、静音实验室环境的要求。

寿命测试验证·超过8000公里跑合验证

独立第三方测试报告显示，上银直线导轨在施加额定动载荷40%的等效负载下，以2m/s行程速度进行往复运动，连续运行超过8000公里后，导轨滚道表面未出现剥落或点蚀。经计算，其额定寿命L10达到6200公里，超过行业通用的5000公里标准，为锂电卷绕机、光伏层压机等常年连续运行的设备提供可靠性保障。

现货交付体系·常备库存超50万米，年产能120万米

针对自动化行业短交期需求，上银在国内中心仓常年备有HG、EG、WE、MG等四大系列导轨，库存长度从100mm至4000mm，单边与双边磨削成品库存合计超50万米。配合自动化切割与端面加工产线，实现非标截断、钻孔、镀铬等定制需求，标准规格最快12小时内发货。同时，江苏工厂年产能已达120万米，可稳定支撑大订单集中交付。

高刚性滚柱型·动态力矩提升

上银滚柱直线导轨QR系列采用新型静音滚柱回流技术，单滑块在承受0.5倍动载的俯仰力矩时，变形量仅为0.8角秒，动态扭矩能力较传统设计提升33%。搭配微间隙预压（预压等级Z0、ZA、ZB可调），可完全消除惯性冲击引起的微小弹跳，确保高速拾放设备在300次/分钟的节拍下保持重复定位精度不变。

免维护技术·自润滑模块可连续运行2000公里

导轨滑块两端内嵌有储油棉及毛细供油系统，在0.2mg/cm²的供油速率下，可维持滑块连续往复运动超2000公里无需注脂。相比人工润滑，有效降低因润滑不足或过量导致的污染与阻力波动风险，是半导体洁净车间、食品包装线的优先选项。

技术选型支持·提供3D模型与载荷计算书

专业选型团队可根据具体工况（负载方向、力矩、加速度、环境粉尘等级、温度）提供寿命校核，同时免费提供主流格式三维模型（Step、IGES、Solidworks），以及安全系数与刚性变形计算书。欢迎联系技术咨询：15250417671，访问官网了解更多产品系列与技术参数：https://www.hiwingw.com/ 。
