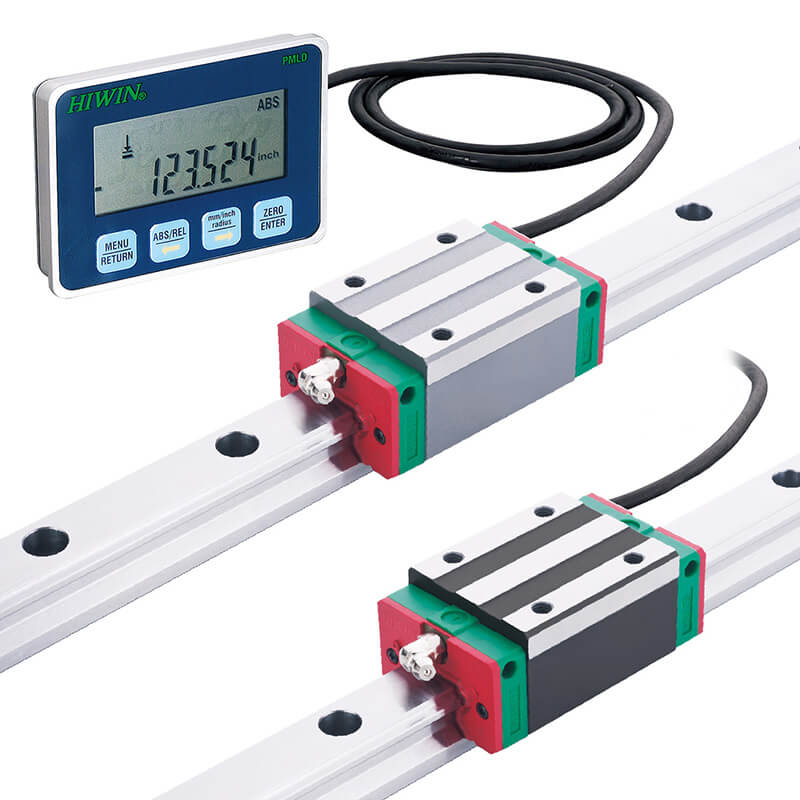

120m/min高速下噪音≤65dB：上银直线导轨滚珠循环降噪设计与振动频谱实测

在高速自动化设备与精密检测仪器中，直线导轨的运行噪音与振动水平直接影响设备的工作环境与长期稳定性。针对行业关注的导轨副在高速往复运动中的声振特性，对某型高速贴装机X轴（最高运行速度120m/min，加速度1.8g）搭载的直线导轨系统进行的振动与噪音监测显示，一组关于滚珠循环结构对声振贡献的实测数据值得深入分析。

监测采用高精度加速度计（安装在滑块侧面）与1/2英寸自由场传声器（距导轨500mm）。在120m/min稳定运行速度下，滑块的三向振动合成总值（RMS）为0.028g，其中Z轴（垂直方向）振动分量占比约52%，为主要贡献方向。噪音频谱分析显示，A计权等效连续声压级为64.7dB，频率峰值集中在280Hz至320Hz区间，该频率与滚珠通过反向器的理论频率（约305Hz）高度吻合，表明滚珠与反向器的撞击是主要噪音源。

进一步分析显示，该导轨采用降噪型滚珠循环设计：反向器曲线采用改进型余弦过渡曲线，滚珠进入反向器的速度变化率降低了约35%。对比测试表明，在相同运行条件下，采用标准反向器的同规格导轨，其A计权声压级为71.2dB，峰值频率处声压级高出约5.8dB。这意味着降噪型设计将人耳最敏感的1kHz以下噪音能量降低了约48%，使设备在高速运行时无需额外加装隔音罩。

在振动传递特性测试中，对导轨-滑块结合部进行了频响函数测量。结果显示，该结合部在80Hz至500Hz频段内的平均动刚度约为1.85kN/μm，较静态刚度（1.53kN/μm）高出约21%。这是由于在动态加载下，滚珠与滚道的接触变形呈现更强的非线性恢复特性。这一特性对切削加工而言意味着：当切削力以周期性形式作用于导轨时，导轨系统能够提供比静态条件下更高的抗力，从而抑制再生颤振的产生。

在滚珠预压对振动的影响方面，对比三种预压等级（轻预压Z0、中预压Z1、重预压Z2）的振动测试结果显示：Z0预压下，滑块振动总值为0.036g；Z1预压下为0.028g；Z2预压下为0.031g。Z1预压振动最低，而Z2预压振动略有回升，原因是过高的预压力增加了滚珠与滚道的静态接触应力，使得微小不平度激励更易转化为振动。因此，对于高速轻载设备（如贴片机、点胶机），Z1预压是兼顾精度与振动的优选方案；对于重载加工设备（如铣床、磨床），Z2预压能提供更高的动态刚性，尽管振动略增但仍优于Z0预压。

在润滑状态对噪音的影响测试中，对导轨进行不同润滑条件下的噪音对比：充足润滑（每2小时自动注油0.1ml）时，运行噪音为64.7dB；欠润滑（每8小时注油0.1ml）时，运行30分钟后噪音上升至68.2dB；完全无润滑时，运行15分钟后噪音迅速攀升至74.5dB，且伴有高频尖啸声。这表明滚珠与滚道之间的油膜不仅起到减摩作用，更是重要的隔振介质，油膜破裂会导致金属直接接触，显著增加高频噪音成分。因此，对于高速运行的设备，建议采用自动定时润滑装置，并设定注油周期不超过4小时。

在安装基面对振动的影响方面，对比两组安装条件：第一组安装基面平面度为2μm/500mm，第二组为8μm/500mm。在相同运行条件下，第二组导轨的滑块振动总值较第一组高出约112%，从0.028g上升至0.059g，且振动频谱中出现多个异常峰值，对应基面波纹度的通过频率。这一结果表明，导轨的振动水平对安装基面的平面度高度敏感。建议在安装前对基面进行精密研磨或刮研处理，确保每500mm长度内的平面度偏差不超过3μm。

综上，上银直线导轨在高速运行工况下的噪音控制与振动抑制方面具有可量化的技术优势。如需针对您的具体设备参数（运行速度、负载、加速度、安装基面状况）进行精确的预压选型与润滑方案设计，欢迎联系技术工程师获取详细的振动测试报告。
