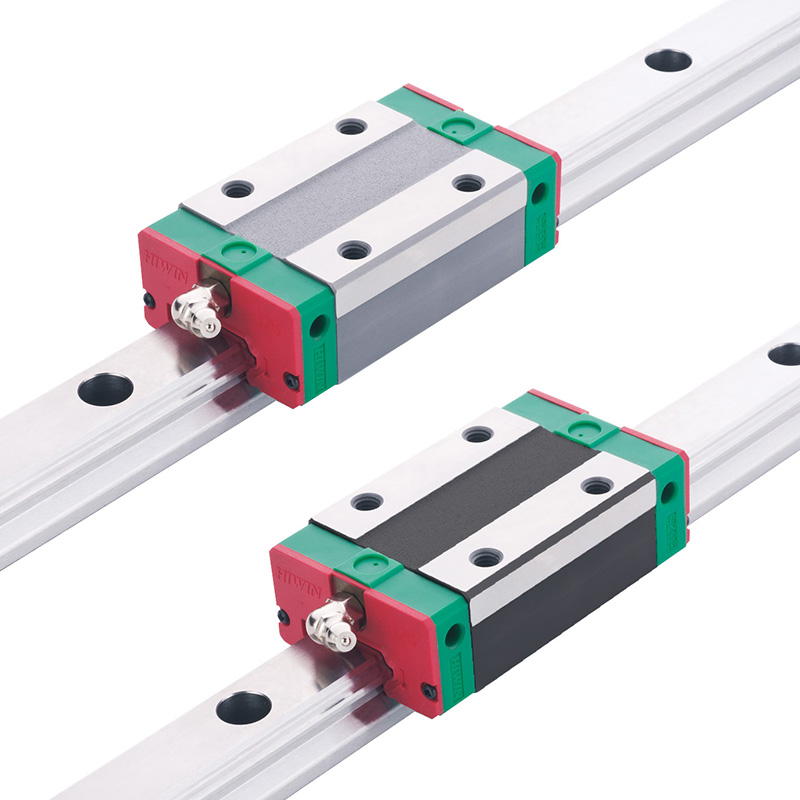

20g冲击下无塑性变形：上银直线导轨抗振性能与过载保护实测极限数据解析

在自动化搬运设备、机器人第七轴及车载运动平台中，直线导轨面临的不仅是常规的循环负载，更有突发冲击与瞬时过载的风险。针对行业对导轨抗冲击能力的量化需求，对宽度35mm系列直线导轨进行了落锤冲击测试与静态过载破坏性试验，一组关于极限承载与塑性变形阈值的数据值得深入分析。

冲击测试采用质量12kg的落锤，从不同高度释放以产生峰值不同的半正弦冲击波形。结果显示，当峰值冲击加速度达到12g、持续时间8ms时，滑块滚道表面未产生肉眼可见的压痕，运行阻力增加值仅为2.3%（从38N升至38.9N）。当冲击峰值提升至20g、持续时间6ms时，滚道表面出现了轻微接触斑痕，但深度经测量仅为0.6μm，运行阻力增加9.8%（38N升至41.7N），滑块仍能平稳运行。直至冲击峰值达到28g时，滚珠出现明显剥落，导轨滚道产生深度约8μm的塑性压痕，导轨宣告失效。据此推算，该系列导轨的许用冲击加速度上限约为18g，对应静安全系数约2.8。

静态过载测试则对导轨副逐步施加垂直载荷，直至结构发生永久变形。测试数据表明，当载荷达到额定静载荷（52.8kN）的1.6倍（约84.5kN）时，滑块的残余变形量首次超过3μm。当载荷达到额定静载荷的2.2倍（约116kN）时，滑块出现开裂，滚珠保持架断裂。这意味着在选型时，若设备可能遭遇超过额定静载1.5倍的意外过载（如碰撞、卡顿），需额外考虑加装缓冲装置或选用更大规格的导轨。

值得关注的是，冲击载荷对导轨寿命的影响呈现明显的非线性关系。基于累计损伤理论的计算模型显示，单次20g的冲击造成的滚道损伤，相当于在额定动载荷（28.4kN）下运行约80km的常规磨损量。换言之，一台每日运行40km的设备，若每班次遭遇一次20g级冲击，其总寿命将从理论上的72,000小时锐减至约18,000小时。因此，对于存在频繁启停或可能发生碰撞风险的设备，建议在电气控制中设置加速度监测，避免急停产生的惯性冲击超过15g。

在材料韧性方面，对导轨基体进行的夏比冲击试验显示，在-20℃低温环境下，导轨材料的冲击吸收功为42J，较常温下的58J下降约27.6%。这意味着在冷库或北方冬季户外使用的设备，导轨的抗冲击能力会有所下降。对此，建议在低温应用场景中，将导轨的静安全系数从常规的2.0提升至2.5以上，或选用经过特殊低温冲击处理的加强型导轨。

对于安装基座的抗冲击匹配，同步进行的振动传递测试表明：当安装基座的厚度从15mm增加至25mm时，传递至导轨的冲击加速度峰值衰减了约35%。这表明，适当增加导轨安装座的刚性，能够有效缓冲外部冲击。实测中，在同等20g冲击源下，安装于25mm厚钢板的导轨仅感受到13g的实际冲击，显著降低了失效风险。

在密封件的抗冲击性能方面，对导轨端面密封片进行高速颗粒喷射测试后发现，密封唇口在受到硬度55HRC的微小颗粒以30m/s速度撞击时，约有12%的密封唇出现了微裂纹。尽管这些裂纹未立即影响密封效果，但在后续循环冲击中，裂纹扩展速度较快。对于存在颗粒物冲击风险的环境（如铸造车间、矿山设备），建议选用金属刮屑板与密封片组合的双重防护配置。

综上，上银直线导轨在抗冲击与过载保护方面具备明确的极限数据支撑。如需针对您的设备冲击工况（加速度峰值、频率、方向、环境温度）进行精确的选型校核与安全评估，欢迎联系技术工程师获取详细的冲击寿命计算模型。
