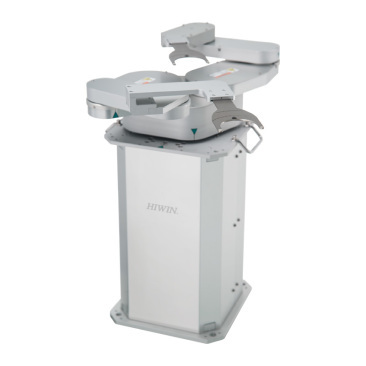

上银自动晶圆寻边器原理：高精度光学检测与直驱技术应用解析

在半导体制造的前道工艺中，晶圆精准定位是光刻、刻蚀等核心工序的前提。上银自动晶圆寻边器作为半导体设备中的关键精密部件，其核心任务是以极高效率修正晶圆的中心偏移与缺口（Notch）或平边（Flat）角度。本文将深度解析其实现亚微米级对准的工作原理与技术构成。

一、 核心原理：光学检测与直接驱动的闭环控制

上银自动晶圆寻边器的工作原理可概括为“机器视觉定位+直驱电机旋转+精密气浮承载”的闭环反馈系统。其工作流程主要包含三个步骤：

边缘数据高速采集：通过高分辨率CCD线扫相机或激光位移传感器，非接触式地扫描晶圆全周边缘。系统在数秒内可获取数千个轮廓点，数据采样频率高达10kHz以上。

特征算法精准定位：内嵌的专用视觉算法对采集到的边缘轮廓数据进行实时分析，精确计算晶圆几何圆心，并识别缺口或平边的角度位置。其晶圆缺口检测重复精度可达±0.01°以内。

直驱电机快速对位：基于计算结果，控制系统驱动内置的直接驱动马达（DD马达） 带动承载晶圆的真空吸盘旋转，将缺口快速校正至目标角度。由于采用了直接驱动技术（消除了皮带、齿轮等传动间隙），角定位精度与响应速度得到根本保障。

二、 关键技术拆解：高刚性、高洁净度设计

为确保在半导体洁净环境（通常要求Class 1或更高）中稳定运行，上银寻边器在结构与材料上采用了多项优化：

核心执行单元：采用上银自制的力矩电机或直驱电机转台，具备以下参数特性：

重复定位精度：可达±2角秒以内，确保批量处理时角度一致性。

最大转速：通常设计在200-300 rpm，兼顾效率与稳定性。

中空孔径设计：便于布置气路与线路，维持真空吸附的完整性。

承载与防护：采用多孔质石墨空气轴承技术，工作时形成微米级气膜，实现晶圆盘的无摩擦、无振动旋转，避免产生颗粒污染。同时，本体采用全密封不锈钢材质，耐腐蚀且易于清洁。

智能软件算法：控制系统不仅支持常规的200mm、300mm晶圆，还能通过参数设定兼容不同材质的碎片或不规则衬底。寻边完成后，设备会输出中心偏差数据（X/Y/θ），供后续机械手进行精准取放。

三、 应用场景与价值提升

在晶圆分选机、检测设备、涂胶显影机等半导体设备中，集成上银自动晶圆寻边器可显著提升整机的OEE（设备综合效率）。例如，某6英寸晶圆减薄生产线在导入该寻边器后，单次对位时间从原来的8秒缩短至3秒以内，且因对准偏差导致的碎片率降低了40%以上。

通过上述基于直驱技术平台和精密光学检测的深度整合，上银自动晶圆寻边器为半导体前道和后道工艺提供了兼具高效率与高精度的自动化解决方案。
