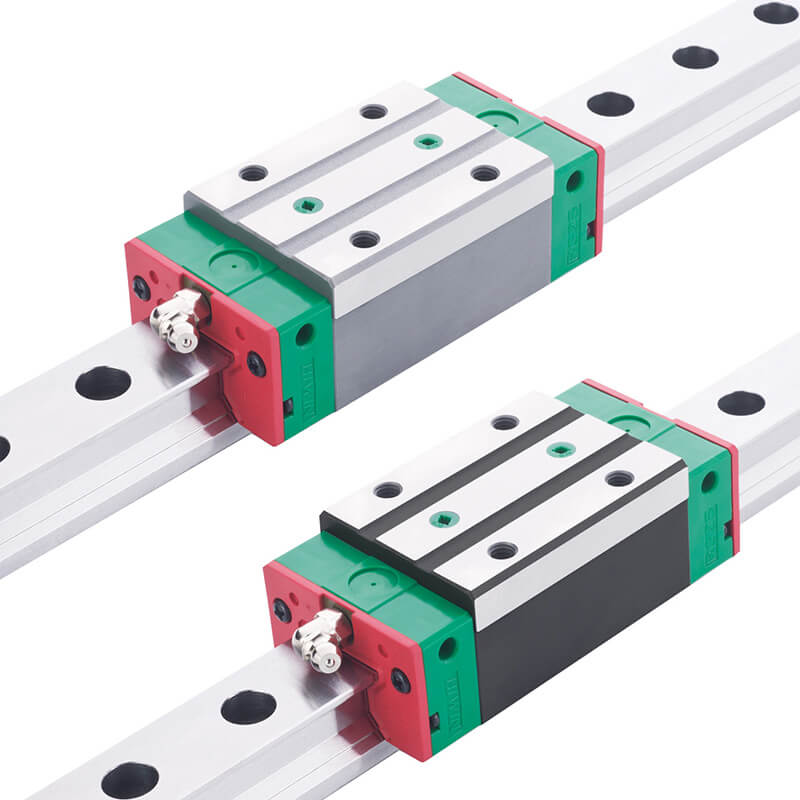

深入解析HIWIN HGR系列直线导轨：为高速高精度运动控制提供核心支撑

在高精密自动化设备与高端制造领域，实现稳定、可靠的直线运动是衡量设备性能的关键。作为全球线性传动领域的知名品牌，HIWIN的直线导轨产品线为此提供了多样化的解决方案。其中，HGR系列直线导轨以其卓越的设计和广泛的适用性，在众多工业场景中扮演着核心角色。本文将深入探讨HGR系列的技术特点、性能优势及典型应用，为设备设计与选型提供参考。

一、HGR系列概述与核心设计理念

HGR系列是HIWIN直线导轨家族中的重要成员，属于高刚性、高负荷型导轨。该系列产品采用经典的四列滚珠循环设计与45°接触角结构。这种设计的核心优势在于，能够将施加在滑块上的载荷均匀地分散到四个受力方向，从而在有限的空间内实现极高的刚性。相比传统的滑动导轨，其滚动摩擦方式将摩擦系数显著降低，通常可降至滑动摩擦的约1/50，这不仅减少了驱动力需求，也有效抑制了高速运行时的热量产生，为设备的高速化和节能化奠定了基础。

HGR系列涵盖了从HGR15到HGR65等多种尺寸规格，以满足从轻载精密仪器到重载大型机床的不同需求。例如，HGR35型号的动态额定负荷可达64.6KN，静态额定负荷为93.88KN，展现了其强大的承载能力。

二、技术性能深度剖析：数据背后的可靠性

HGR系列的性能指标是其赢得市场信赖的硬实力。

精度与刚性：该系列提供多种精度等级（如C、H、P、SP级）和预压等级（如Z0、ZA、ZB级）以供选择。用户可根据设备定位精度要求（如微米级甚至更高）和刚性需求进行匹配。高预压等级能有效消除滑块与导轨之间的间隙，大幅提升系统刚性，确保在重切削或变向冲击下，设备仍能保持稳定的运行精度。

额定寿命与可靠性：直线导轨的基本动额定负荷（C） 是计算其使用寿命的关键参数。在额定负荷下，90%的HGR导轨产品可稳定运行超过50公里。通过考虑实际负载、速度以及硬度、温度、冲击等系数，工程师可以精确计算出特定工况下的预期寿命，实现可预测的维护周期，保障生产的连续性。

环境适应性：为应对复杂工况，HGR系列具备出色的环境适应能力。例如，通过采用多层唇形密封端盖和高效刮油片的集成设计，可有效防止灰尘、切屑和切削液的侵入。同时，针对有防锈需求的潮湿或特殊化学环境（如食品加工、医疗设备），还可提供采用不锈钢（如440C）材质的型号，其耐腐蚀性能远优于普通碳钢。

三、典型应用场景与价值体现

HGR系列直线导轨因其出色的综合性能，已成为多个高端制造领域的标准配置。

数控机床与加工中心：在大型龙门铣床、立式加工中心等设备中，HGR系列能够承载重型工件和主轴头，在高负载切削时仍能保证极高的定位精度和重复定位精度（可达±0.001mm级别），从而确保加工表面的质量。

半导体与面板（FPD）制造设备：在晶圆搬运、面板检测、光刻机等超精密环境中，设备对运动的平稳性、洁净度和低微振动有着近乎苛刻的要求。HGR系列的低发尘、静音运行以及优异的抗振动特性，使其成为这些核心工艺设备的可靠选择。

自动化生产线与工业机器人：作为单轴机器人（又称直线模组）的核心基础部件，HGR导轨为机械臂、传送机构提供了高速、高精度的直线运动基础。其高可靠性直接提升了整条产线的运行效率与良品率，模块化设计也便于维护和更换，降低了生命周期成本。

正是基于上述卓越性能，HIWIN的直线导轨产品持续获得高端市场的广泛认可。例如，在近年的中国国际进口博览会上，国内领先的智能制造企业曾与HIWIN集团达成价值数千万乃至上亿美元的重大采购协议，采购清单中即包含用于半导体、新能源等关键领域的直线导轨等精密传动产品，这从市场角度印证了其技术的领先性与可靠性。

四、选型与服务支持要点

为充分发挥HGR系列的性能，正确的选型至关重要。工程师需综合考虑以下因素：

负载条件：计算滑块所受的静、动载荷以及力矩，确保所选型号的额定值留有足够的安全余量。

精度与速度要求：根据设备目标精度选定精度等级，同时校核运行速度是否在导轨允许范围内。

安装空间与行程：确认导轨的宽度、高度尺寸与设备安装空间匹配，并确定所需导轨长度。

使用环境：评估环境是否存在粉尘、油污、腐蚀或极端温度，以决定是否需要特殊密封、防锈或润滑方案。

在完成初步选型后，获取详细的官方技术资料并进行专业咨询是确保项目成功的关键一步。
