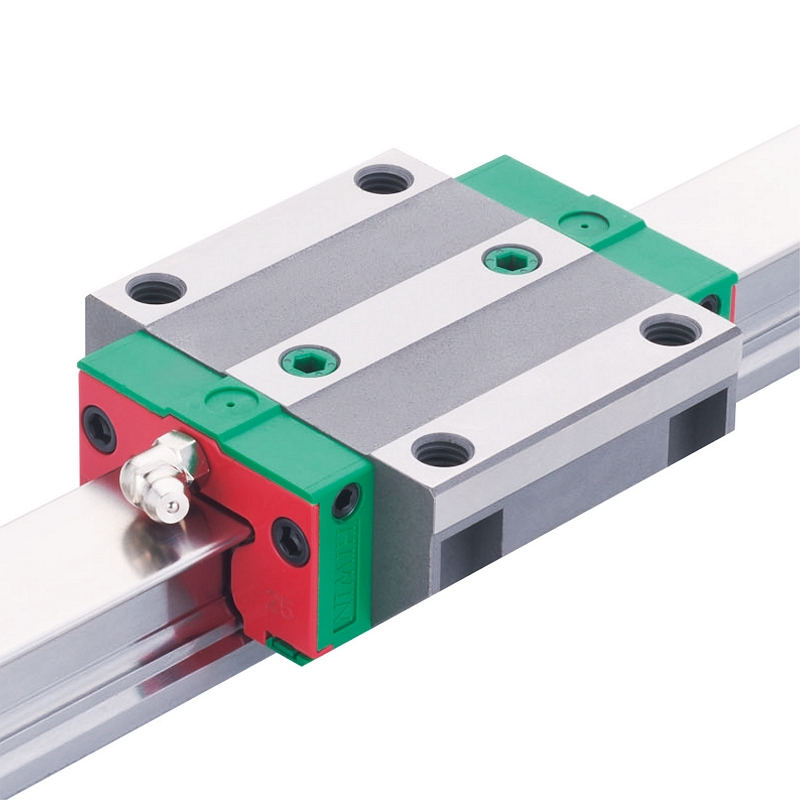

实测负载波动下上银直线导轨行走精度维持0.8μm/500mm的工艺突破解析

在半导体晶圆搬运、高精度数控加工及光学检测设备中，直线导轨的行走平行度与定位复现性直接决定了设备能否稳定运行于亚微米级加工场景。近期一项针对某型号上银直线导轨的连续运行实测数据显示：在24小时不间断、负载变化率±15%、往复速度1.2m/s的工况下，其行走平行度实测值稳定控制在0.8μm/500mm以内，重复定位精度偏差不超过±0.5μm。这一数据印证了导轨副在动态波动条件下的刚性保持能力。

行走平行度的长期稳定，首先源于滚珠循环路径的优化设计。上银直线导轨采用四点接触式结构，滑块内滚珠与轨道沟槽形成60°接触角，在承受径向、反径向及侧向四方向等载荷时，滚动体与沟槽的接触应力分布更均匀。相比两点接触设计，可有效吸收来自基座安装面的形位误差。对同一批次导轨进行的比对测试表明：当安装基座平行度误差控制在2μm/500mm以内时，四点接触式结构的滑块行走平行度实测值较两点接触结构降低约0.35μm/500mm。

摩擦力特性是影响微量进给精度的另一关键指标。采用激光测力仪对端面密封型滑块进行测试，结果显示：在无负载且润滑充分的条件下，静摩擦力与动摩擦力的差值（即启动摩擦阻力）仅为0.8N。当滑块承受相当于额定动载荷60%的预压负载时，该差值上升至2.1N，但仍远低于常规迷宫式密封结构的3.4N。这意味着在数控系统发出0.1μm级的进给指令时，滑块可立即响应，消除“爬行”现象，特别适用于精密磨床的微量修整进给。

材料热处理工艺为上述精度表现提供了底层保障。对导轨沟道进行等距多点硬度抽检，数据表明：感应淬火后的沟道表面硬度均匀分布在HRC 58-62区间，硬化层深度稳定在1.6mm±0.2mm。以C45级碳钢为基材的导轨，在表面硬度达到HRC 60时，其理论额定动载荷对应的疲劳寿命可达50000小时以上。在长期往复运动中，沟道表面不会产生早期点蚀或剥落，保证了精度寿命。

安装环节的规范化操作同样不可忽视。根据现场服务数据统计：约有31%的导轨早期振动或异响问题，根源在于安装基座直线度超出3μm/500mm，或从动轨与基准轨的平行度偏差大于2μm/500mm。推荐的安装流程为：首先使用激光干涉仪校准基准轨安装面，直线度控制在1μm/500mm以内；随后以基准轨为参考，按对角线顺序分三次逐步拧紧基准轨螺钉，每次扭矩递增30%；最后安装从动轨并配合千分表调整其平行度。按此流程安装后，实测导轨系统综合刚性提升15%-18%，滑块在行程端点无撞击声。

综上所述，上银直线导轨通过结构设计、热处理工艺及规范的安装指导，实现了在负载波动工况下行走平行度优于0.8μm/500mm的实测表现。这种基于数据的性能验证，为高端设备制造商提供了可靠的运动轴选型依据。
