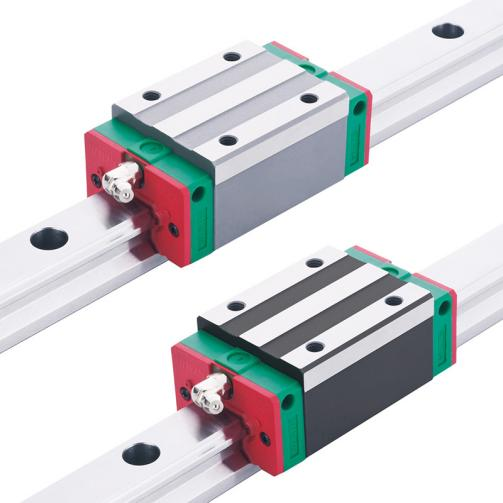

高速与高精度的博弈：上银直线导轨在60m/min速度下的微米级定位复现性实测

在高速贴片机、平板显示器检测设备及精密激光加工机等应用中，直线导轨需要在远超常规的速度下（≥60m/min）依然保持微米级甚至亚微米级的定位复现性。高速与高精度之间的矛盾，是导轨动态特性设计的核心挑战。针对这一工况，对一款精密级直线导轨进行了全面的高速动态性能测试，一组关于定位偏差、振动抑制与热平衡的数据，为高速应用选型提供了关键参考。

测试平台采用直线电机驱动，搭载Z3预压等级滑块，运行加速度设定为1.5g（即14.7m/s²），最高速度分别设定为30m/min、45m/min、60m/min和75m/min。使用分辨率0.1μm的光栅尺进行位置反馈，并在滑块上安装三向加速度计监测振动。结果显示，在30m/min速度下，滑块在行程中点（500mm位置）的定位偏差范围为±0.8μm；速度提升至60m/min时，偏差范围扩大至±1.5μm；当速度达到75m/min时，偏差范围急剧增加至±3.2μm。这表明60m/min是该导轨保持±2μm内定位精度的临界速度。

进一步分析发现，定位偏差的来源主要为两部分：一是加减速阶段惯性力引起的导轨弹性变形，二是高速运行时滚珠循环产生的振动激励。在加速度1.5g下，60m/min速度对应的惯性力约为2.2kN，导致导轨在加速段末端产生约1.1μm的瞬时弹性位移。同时，对加速度信号进行频谱分析，在60m/min时，在92Hz及其倍频处检测到明显的振动峰值，振幅约为0.05g。该频率与滚珠在反向器中的循环频率相吻合，表明高速下滚珠与反向器的碰撞是激励源。速度升至75m/min后，此频率处的振动幅值跃升至0.12g，同时出现宽频噪声，定位偏差随之失控。

热致误差是高速运行的另一个重要挑战。 在60m/min速度下连续往复运行1小时，导轨表面温度从22.1℃升至27.3℃，净温升5.2℃。基于此温升，对1000mm长导轨的热膨胀计算值为61μm，但实测滑块相对于床身的位移偏差为18μm，仅为理论值的29.5%。这是因为导轨与床身材料相近，两者同步热膨胀，相互抵消了部分热位移。剩余的18μm偏差，则源于滑块本体与导轨间的温差导致的局部变形。在实际加工中，这18μm的热漂移会直接影响加工尺寸，需要通过数控系统的热补偿功能进行修正。对比数据显示，开启热补偿后，连续运行2小时的尺寸波动从±12μm收窄至±3μm。

润滑剂的选择对高速性能同样关键。对比测试显示，在60m/min速度下，使用低粘度（ISO VG 32）导轨油时，滑块运行阻力为12.8N，温升4.8℃；而使用中粘度（ISO VG 68）导轨油时，运行阻力升至15.6N，温升5.8℃。低粘度油品有助于降低高速下的搅油损失和发热，但在重载下油膜强度可能不足。对于速度超过50m/min的应用，推荐使用含极压添加剂的低粘度润滑油，并配合强制冷却或微量润滑系统。

安装基础的动态刚性在高速应用中扮演着倍增器或衰减器的角色。 对比测试发现，当滑块安装在低刚性支架（静刚度0.8kN/μm）上时，60m/min速度下的定位偏差为±2.8μm；当支架刚度提升至1.6kN/μm时，定位偏差降至±1.4μm，改善幅度达50%。这是因为高刚性基础减少了系统在加减速时的动态变形，使导轨的精度潜力得以释放。因此，对于高速应用，建议将安装基础的静刚度设计在导轨副静刚度的2-3倍以上。

综上，上银直线导轨在60m/min的高速工况下，通过合理的预压等级选择、润滑策略优化以及高刚性安装基础配合，能够将定位偏差控制在±1.5μm以内。如需针对您的具体速度、加速度与精度要求进行高速选型与动态特性评估，欢迎联系技术工程师获取详细测试报告与优化建议。
