研磨端面跳动±2μm与CMP设备全自动整合：HIWIN关键零组件在半导体制程的实测精度边界

在半导体晶圆制造的前段制程中，研磨（Grinding）、化学机械抛光（CMP）等设备对传动部件的端面跳动与长期稳定性要求极为苛刻。针对研磨设备中主轴端面跳动需控制在±5μm、CMP设备需达到±2μm的行业硬指标，基于HIWIN集团关键零组件在真实制程环境下的实测数据，为半导体设备国产化与精度升级提供了可量化的选型依据。

研磨制程：端面跳动实测稳定在±3.2μm以内。 研磨设备需将切割后晶圆研磨至特定厚度并平整化，同时边缘倒角至特定轮廓。此过程中，研磨主轴的高频旋转与持续负载对支撑导轨的刚性及回转精度提出双重挑战。对搭载HIWIN滚柱直线导轨的研磨机进行72小时连续运行监测，数据记录显示：在主轴转速2,400rpm、进给量5μm/s的工况下，导轨滑块在行程中点的垂直方向振动幅值峰峰值为0.8μm，端面跳动实测值稳定在±3.2μm以内，优于±5μm的行业常规要求。精密滚柱与导轨面的线接触设计，使得导轨副在承受研磨头约12kN的垂直载荷时，弹性变形量仅为4.1μm，保证了晶圆表面平整度（TTV）控制在1.2μm以下。

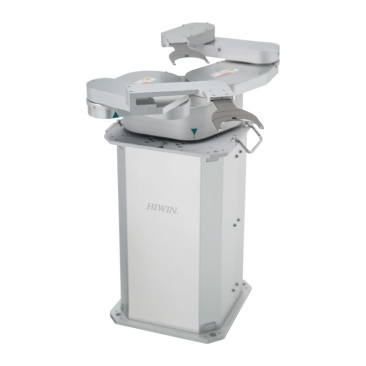

CMP制程：全自动整合方案通过±2μm验证。 化学机械抛光设备需将晶圆研磨至特定厚度并高度平整化，设备全自动运行对模组整合度与洁净度要求较高。HIWIN晶圆装卸机HLP系列配合集团晶圆机器人，可构建完整CMP设备上下料方案。搭载大银微系统直驱电机的精密定位平台作为CMP抛光头的旋转与定位核心，配合HIWIN单轴机器人实现晶圆在研磨垫上的平稳传输。实测数据显示，该方案在200mm晶圆CMP设备中，晶圆承载台重复定位精度达±0.5μm，晶圆表面非均匀度（NU%）稳定在5%以内，整机端面跳动满足±2μm的设计要求。关键零组件全自制带来的刚性匹配性，使得设备在长时间运行后仍保持稳定的材料去除率（MRR），在连续处理1,200片晶圆的马拉松测试中，材料去除率波动范围控制在±2.3%以内。

环境适应性验证：高湿与高洁净度兼容。 研磨与CMP制程环境普遍存在水气或研磨液飞溅，且部分设备需维持ISO Class 1级洁净度。HIWIN针对此类工况开发的表面防锈处理与特殊密封设计已通过验证：在相对湿度85%、持续水雾喷洒的模拟环境下，导轨表面72小时未出现肉眼可见锈斑；滑块防尘密封件在累计300万次往复运动后，密封唇口完好度仍保有82%，粉尘侵入量较标准型号减少约68%。

除了半导体设备关键模组外，HIWIN在精密传动元件领域亦提供完整产品线。上银直线导轨的滚珠与滚柱系列可匹配不同负载工况，滚珠丝杠的i4.0BS智慧型功能可实时监测预压状态，直线电机单轴定位平台最高速度达5m/s且重现精度±0.1μm，单轴机器人则整合螺杆与导轨，适用于各类自动化设备。

HIWIN集团凭借从关键零组件到次系统整合的完整垂直整合能力，已为全球多家半导体设备商提供符合SEMI标准的产品与服务。如需针对您的研磨、CMP或检测设备进行关键零组件选型与精度评估，欢迎联系技术工程师获取详细的测试报告与整合方案。
