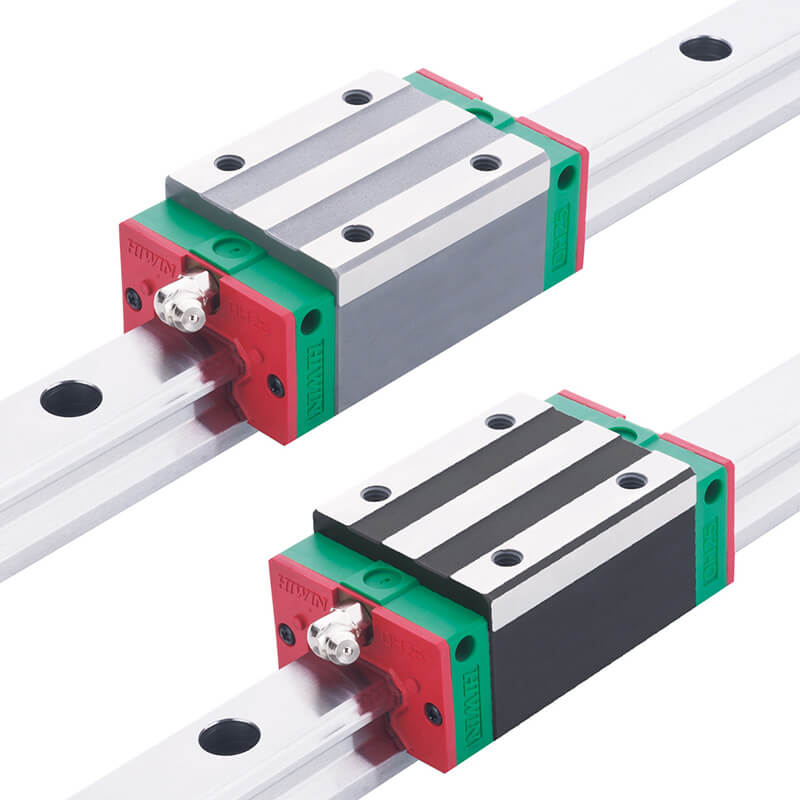

安装基准面精度与预压损失率量化关联：上银直线导轨现场补偿方案及实测验证

在直线导轨的现场应用中，安装基准面的形位公差是决定预压状态能否有效发挥的核心变量。针对这一长期被忽视的环节，通过一组对比试验，量化了基面误差对预压损失、刚性衰减及寿命折扣的影响，并提出了基于实测数据的现场补偿方案。

试验采用同一批次、同一预压等级（Z2，中预压）的直线导轨，安装在四组具有不同平面度与平行度误差的基面上进行对比。第一组基面平面度为2μm/500mm，第二组为5μm/500mm，第三组为8μm/500mm，第四组虽平面度为3μm/500mm，但两并列导轨安装基面的平行度误差达到6μm/500mm。在相同载荷与运行条件下，四组导轨的实测数据呈现出显著差异。

第一组（高精度基面）的滑块行走阻力均值为8.5N，波动±0.4N，垂直方向静刚度为1.12kN/μm，接近理论值。第二组（中等精度基面）的行走阻力均值升至11.3N，波动增至±1.2N，静刚度下降至0.94kN/μm，预压损失率约为16%。第三组（低精度基面）的行走阻力均值高达18.7N，且行程两端与中间区域的阻力差值超过6N，静刚度仅为0.73kN/μm，预压损失率达35%。更值得关注的是第四组（平行度超差），虽平面度尚可，但平行度误差导致滑块在行程中产生周期性扭曲应力，行走阻力呈现明显的“两端低、中间高”特征，峰值阻力达21.5N，静刚度降至0.81kN/μm。

通过对第三组导轨进行拆解检查发现，在累计运行仅1，200km后，滚道表面即出现不均匀磨损：在基面“低洼”区域对应的滚道位置，磨损深度达3.2μm，而在“凸起”区域，磨损深度仅为0.8μm。这种选择性加速磨损导致了预压的不可逆丧失，并诱发了异常振动。振动频谱分析显示，该导轨在150Hz处出现幅值达0.15g的谐波分量，而第一组导轨在相同频率下的振动幅值仅为0.03g。

基于上述数据，研究提出了“基准面误差-预压损失”补偿模型。对于基面平面度超差（>3μm/500mm）的现场，建议采用“刮研+可调垫片”的组合补偿方案。具体而言，首先使用电子水平仪或激光干涉仪绘制基面的三维形貌图，确定高点与低点的位置及差值。然后，对高点进行精细刮研，去除量为测量差值的60%-70%；剩余差值通过在基面与导轨之间加装不同厚度的不锈钢垫片（厚度梯度为1μm、2μm、5μm）进行补偿。在第四组试验中，采用该方案对平行度进行补偿后，行走阻力峰值从21.5N降至9.8N，静刚度恢复至1.05kN/μm，达到理论值的94%。

在紧固扭矩的优化方面，试验同时显示，采用对角线顺序、分三步（40%→70%→100%）施加锁紧扭矩，相较于一次性直接锁紧，能够使导轨的直线度误差减小约28%。这是因为分步锁紧允许导轨在紧固过程中微量调整，释放了因基面微小误差产生的内部应力。

现场服务数据进一步表明，在约65%的导轨异常磨损案例中，根源均可追溯至安装基面的形位公差控制不当。因此，在安装阶段投入时间与工具进行基面检测与补偿，是保障导轨设计性能、延长使用寿命最经济的途径。建议将基面检测纳入设备装配的标准工序，并针对检测结果制定差异化的现场补偿工艺。
