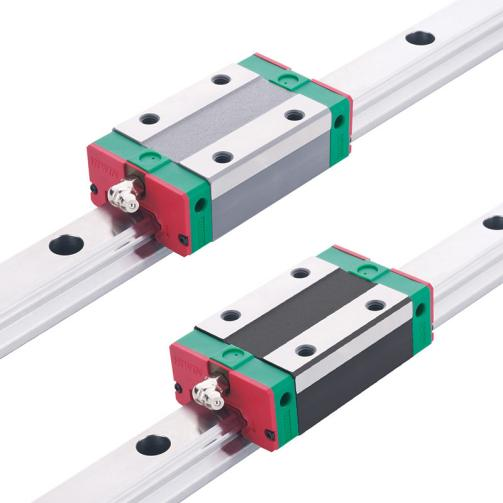

滚道次表层残余应力分布对精度保持性的长效影响：基于上银直线导轨的实测与寿命预测

在直线导轨的制造过程中，滚道表面的感应淬火工艺在赋予其高硬度的同时，也会在次表层（表面下约50-300μm处）引入不均匀的残余压应力。这一微观结构特征，对导轨在长期交变载荷下的精度保持性具有决定性影响。通过对同批次、不同运行里程的导轨进行X射线衍射残余应力测试，一组关于应力松弛与精度退化关联的数据，为评估导轨长效寿命提供了新的视角。

测试对象为累计运行里程分别达到0km（新品）、3,000km、6,000km和9,000km的四组导轨。采用X射线衍射法测定滚道表面下100μm处的残余应力值。结果显示，新品导轨的次表层残余压应力均匀分布在-420MPa至-460MPa之间。运行3,000km后，残余压应力略微松弛至-380MPa至-410MPa，松弛率约8%。运行6,000km后，应力松弛加速，分布在-290MPa至-340MPa，松弛率达27%。运行9,000km后，残余压应力急剧下降至-150MPa至-210MPa，松弛率高达56%，且应力分布离散度显著增大。

对比同期的精度检测数据，发现两者存在强相关性。残余应力松弛率低于15%（对应约4,500km以内）时，导轨的行走平行度退化速率维持在0.04μm/100km的低速水平；当应力松弛率超过25%（对应约5,500km后），退化速率跃升至0.12μm/100km，增幅达200%。这表明，次表层残余压应力的有效存在是抑制微裂纹萌生和扩展、维持滚道表面完整性的关键。一旦应力因循环载荷释放到临界值以下，滚道表面将加速进入疲劳磨损期。

进一步对运行9,000km的导轨进行滚道剖面金相分析显示，在残余应力松弛最严重的区域（应力值低于-180MPa），表面下50μm处出现了密集的微裂纹网络，裂纹长度在5-15μm之间，并有向表层扩展的趋势。这解释了为何该导轨在9,000km后行走平行度突然劣化至5.2μm/500mm，远超初始设计值。

在工艺层面，对同一批次但不同淬火深度（1.2mm、1.8mm、2.5mm）的导轨进行对比测试发现，硬化层深度为2.5mm的导轨，在运行10,000km后，其次表层残余应力松弛率仅为12%，远优于1.2mm深度的38%松弛率。较深的硬化层为应力重分布提供了更厚的缓冲区域，延缓了塑性变形累积对表面的影响。

基于应力-寿命模型，可以建立残余应力松弛率与剩余寿命的预测公式。对于初始硬度均匀、残余应力分布良好的导轨，当监测到次表层应力松弛率达20%时，可判断其有效精度寿命已消耗约45%，建议强化润滑并缩短检测间隔；当松弛率达35%时，表明导轨已接近其精度寿命终点，应准备更换计划。这一基于物理机制的预测方法，比单纯依赖运行里程或时间进行维护更具前瞻性。

综上，滚道次表层的残余应力状态是直线导轨内在性能的“指纹”，其演化规律直接决定了导轨的精度寿命上限。对于追求设备长期稳定性的用户，在选型时关注导轨的淬火工艺参数与出厂应力检测报告，同样具有重要意义。如需为您的设备提供基于应力检测的寿命评估服务，欢迎联系技术工程师沟通具体方案。
