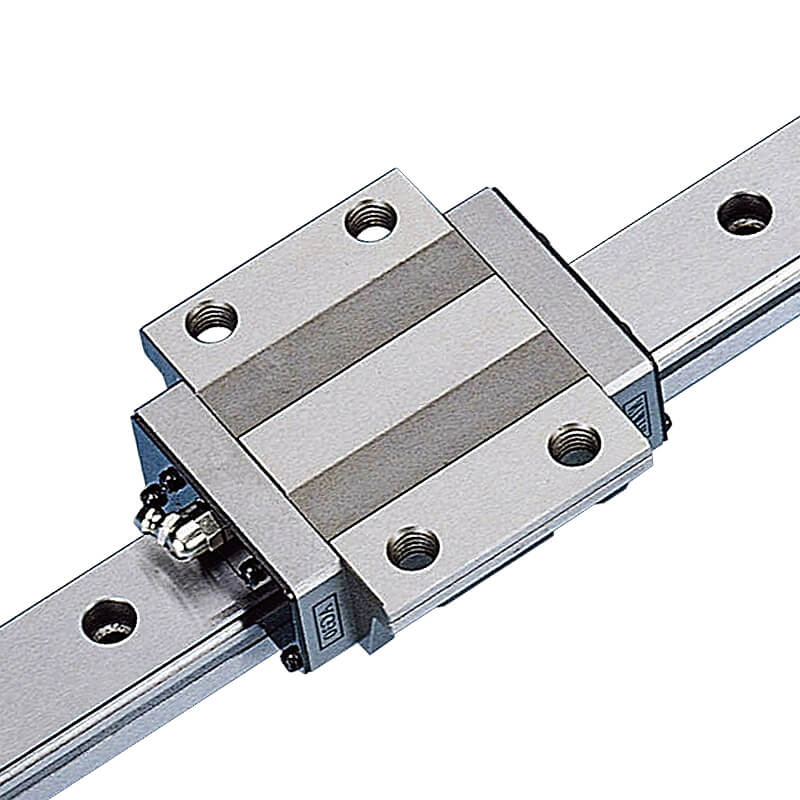

上银HIWIN导轨负荷计算详解：选型关键与实操指南

精准计算导轨负荷，是确保工业设备稳定运行的第一道防线。

上银HIWIN导轨作为精密传动部件，在工业自动化、数控机床、半导体设备等领域应用广泛。正确的负荷计算不仅关乎设备精度与稳定性，更直接影响产品使用寿命。

本文将系统解析上银导轨负荷计算的核心要点，帮助工程师避免选型误区。

负荷计算的核心参数

1 基本静额定负荷（C0）

基本静额定负荷是指导轨在静止或低速运行状态下，承受最大应力接触面处钢珠与滚道表面总永久变形量达到钢珠直径万分之一时的静止负荷。

这一参数是判断导轨抵抗永久变形的能力指标。在实际选型中，导轨运行中所受的最大静负荷绝不可超过其基本静额定负荷。

2 基本动额定负荷（C）

基本动额定负荷是指导轨在负荷方向和大小不变的状态下，额定寿命为50公里时的最大负荷。这一参数直接用于计算导轨的预期使用寿命，是评估导轨长期耐磨耗性能的关键指标。

3 额定寿命计算

上银导轨的额定寿命计算遵循特定公式：

L = (C/P)³ × 50km

其中L为额定寿命，C为基本动额定负荷，P为计算负荷。从公式可见，当工作负荷减小一半，导轨寿命将提升8倍，充分说明了合理选型的重要性。

实际应用中，还需考虑硬度系数(fh)、温度系数(ft)、接触系数(fc)和负荷系数(fw)等修正参数。

静安全系数的评估

静安全系数是基本额定静负荷与导轨系统最大等效负载的比率值，即 fSL = C0/P。该系数直接反映了线性滑轨使用的可靠程度。

不同运行状况下的静安全系数参考值如下：

一般运行状况：fSL建议为1~3

运行时有冲击振动：fSL建议为3~5

对于受有冲击性负荷的应用场合，必须取用较大的安全系数，以确保系统可靠性。

上银导轨负荷计算实操步骤

步骤一：确认使用条件

开始计算前，需明确以下使用条件：

组合方式：跨距尺寸、滑块个数、滑轨根数

安装姿势：水平、竖立、倾斜或挂壁安装

作用负荷：包括力的大小、方向、作用点及加速度产生的惯性力

使用频率：负荷周期与运行速度

步骤二：假定滑块尺寸及数目

根据经验初步选用滑块尺寸和数量。当与滚珠螺杆配合使用时，选用之直线导轨规格通常与螺杆外径相似，例如螺杆外径为35mm，则可选用HG35规格。

步骤三：计算滑块最大负荷

参照负荷计算案例，计算出单个滑块所受的最大等效负荷。此时需综合考虑所有外力因素，包括物体质量、加速度产生的惯性力等。

步骤四：确认静安全系数

计算所选导轨的静安全系数，确保其超过静安全系数使用表所列的参考值。若不能满足要求，需重新选择规格或调整设计方案。

步骤五：计算使用寿命

根据使用速度、频率计算寿命距离要求，并代入寿命公式计算选定直线导轨的寿命距离。同时考虑实际应用中的各种修正系数，确保寿命预测的准确性。

影响负荷计算的关键因素

安装姿势的影响

不同的安装姿势会导致负荷分布特性的显著差异：

水平安装：最为常见，能较好承受正向压力

竖立安装：需重点考虑滑座的跨距与承受力矩的能力

倾斜安装：需分解重力分量，分别计算各方向受力

挂壁安装：主要受重力造成的力矩，需特别关注跨距和受力点

预压力的选择

预压力的选择应依据刚性要求及安装面精度来确定。提高预压力可增加系统刚性，但也会影响运行顺畅性和使用寿命，需权衡考虑。

润滑因素的影响

适当的润滑能显著降低导轨磨损，延长使用寿命。应根据设备需求选择合适的润滑脂、润滑油或特殊润滑剂，并建立定期注入润滑脂或自动供油的维护制度。

精确的负荷计算只是第一步。在实际安装中，确保导轨装配面的铣削或研磨精度，按照推荐步骤和特定扭力固定导轨与滑块，才能再现高精度导引。

选择合适的规格只是开始，正确的安装与维护才是保证设备长期稳定运行的关键。

本文参考了上银HIWIN官方技术资料与选型手册，结合工程实践经验编写而成。具体应用请以官方最新技术文档为准。
