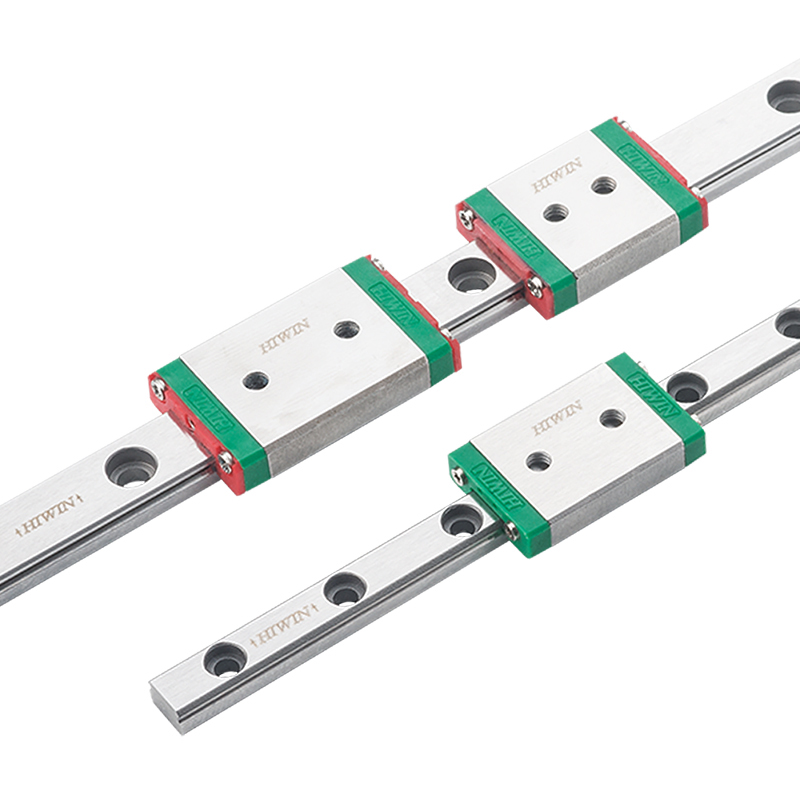

HIWIN导轨滑块：高精度直线运动的核心技术解析

在工业自动化领域，精度与可靠性决定了一切。

上银HIWIN作为全球直线传动产品的领先品牌，其导轨滑块产品凭借卓越的性能在高速、高精度应用中展现出非凡的动态特性，成为众多高精度应用领域的优选解决方案。

本文将深入解析HIWIN导轨滑块的技术特点、选型要点及应用领域，为工程师和设备制造商提供全面的参考。

核心技术特点

1. 卓越的定位精度

HIWIN直线导轨采用滚动摩擦方式，摩擦系数相比传统滑动导引降低至1/50，动摩擦力与静摩擦力的差距极小。

这种特性使得设备在运行时不会有打滑现象发生，可达到μm级的定位精度，满足了高精度加工和设备对重复定位精度要求严格的应用场景。

2. 优化的动态特性

在高速运动应用中，HIWIN微型导轨滑块采用了高精度研磨加工的导轨面，确保了导轨面的平整度和光洁度达到极高水平。

这种工艺大大降低了滑块与导轨之间的摩擦阻力，减少振动和噪音，从而保持平稳、无波动的运行。

优化的滚动体布局和预紧力调整机制进一步提高了运动精度，确保滑块在高速运动时不会出现跳动或偏移。

3. 高刚性结构设计

HIWIN导轨滑块采用四列式承受负荷及45度接触角度的设计，具备四方向等负载特色及自动调心功能。

这种特殊结构可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，有效提高了系统的稳定性和精度。

高刚性结构设计使得滑块在承受重载或高速运动时仍能保持稳定的运动轨迹，满足了高精度运动的需求。

选型指南

主要系列及应用领域

HG系列：适用于磨床、铣床、车床、钻床、综合加工机等普通机械和高精密机械，具有高刚性、高精度特点。

EG系列：专为产业自动化机器、半导体机械、雷射雕刻机、包装机器设计，具有误差吸收能力强、易于安装的特点。

MGN/MGW系列：微小型线性滑轨，适用于电子设备、半导体设备、工业机器人等空间受限的应用场所。

精度等级选择

HIWIN直线导轨提供多种精度等级，包括C、H、P、SP、UP等级，用户应根据设备精度要求选择合适的等级。

对于超高精度的半导体设备和精密测量仪器，建议选择SP或UP级；而对于一般工业机械，H或P级即可满足需求。

性能数据与可靠性

使用寿命计算

直线导轨的寿命会因实际承受工作负荷而不同，可以根据基本动额定负荷及工作负荷推算出使用寿命。

额定寿命定义为一批同样的产品中90%未曾发生表面剥离现象而能达到的总运行距离。HIWIN导轨的正常使用寿命可达数千公里以上，在适当维护条件下甚至更长。

负荷能力

以WEW21CC型号为例，其动额定负荷可达9kN，静额定负荷高达12.1kN。这种高负荷能力使得HIWIN导轨滑块即使在重载条件下也能稳定运行，适用于各种苛刻的工业环境。

应用领域展望

全球直线导轨和滑块市场预计在2025-2031期间保持稳定增长，这主要得益于自动化程度的提高和精密设备需求的增加。

HIWIN导轨滑块在半导体设备、工业机器人、数控机床等领域的应用持续扩大，特别是在高速、高精度需求场景中表现卓越。

在半导体制造领域，基于纳米级运动控制技术的HIWIN机电整合方案，为半导体制造提供端到端的高精度装备升级方案，覆盖从晶圆传输到精密检测的全价值链环节。

安装与维护要点

安装注意事项

安装直线导轨时，只要铣削或研磨床台上导轨的装配面，并依照建议步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

特别注意导轨上的箭头标记，箭头指的方向是基准面，确保正确安装方向。

绿色塑料盖的重要性

滑块上的绿色塑料盖并非可有可无的配件，其主要作用是防止异物掉入安装孔内。

在实际应用中，曾有报道因未安装此盖子，导致螺丝掉进导轨安装孔内，移动时滑块直接撞上螺丝而损坏。因此，安装时应将绿色盖子敲平，使其与导轨面平齐，以发挥最佳保护效果。

随着工业4.0和智能制造的推进，对直线运动控制的精度和可靠性要求将不断提高。HIWIN导轨滑块凭借其卓越的技术特性和可靠的性能，将继续在提升设备精度、降低能耗和维护成本方面发挥关键作用。
