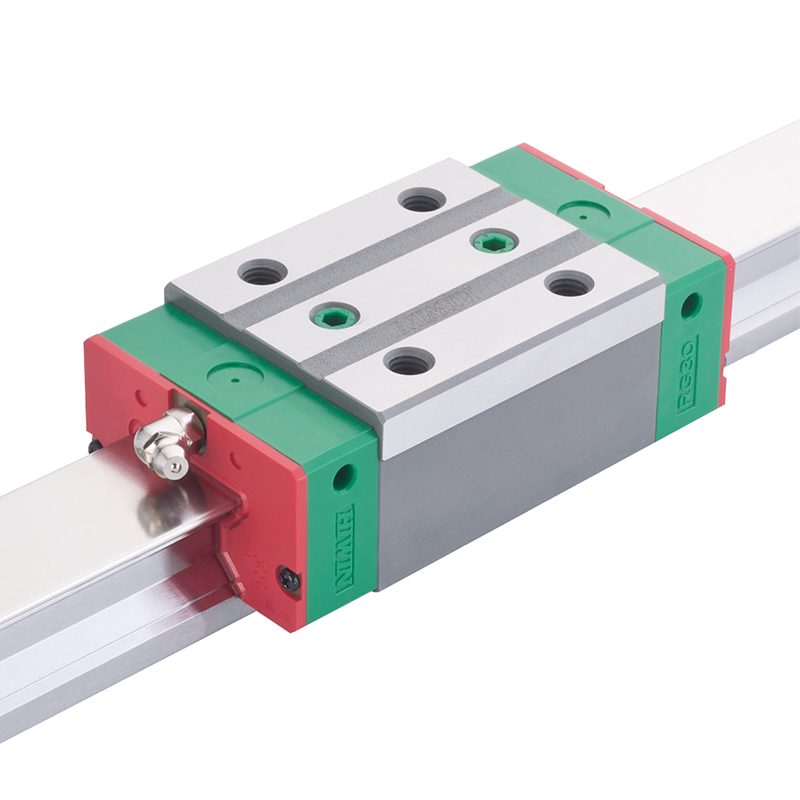

HIWIN导轨选型全攻略：精准匹配提升设备性能关键

在自动化设备精度提升的道路上，正确的直线导轨选型是机械设计工程师不可或缺的核心技能。

直线导轨作为精密传动的核心部件，其选型直接影响设备的精度、速度与寿命。据统计，合理的导轨选型可提升设备精度30%以上，降低能耗20%，并延长整机使用寿命。

面对多样的应用场景，掌握HIWIN导轨的选型方法成为机械设计工程师的必备技能。

选型前的核心考量因素

设备应用场景是选型的第一要素，不同工业设备对导轨的需求截然不同。HIWIN的HG系列专为高刚性需求的加工中心设计，能承受重切削力；EG系列适用于半导体设备和激光雕刻机等自动化机械；而MGN/MGW微型系列则完美匹配电子仪器和小型机器人对紧凑结构的需求。

精度等级的选择直接影响设备成本与性能平衡。HIWIN导轨提供C、H、P、SP、UP等多个精度等级，其中C级为普通级，H级以上为精密级，最高等级的UP级可实现微米级甚至更高精度的定位需求。

负载条件分析需综合考虑工作负荷、力矩负荷及冲击负荷。单个滑块的最大等效负荷需低于产品的基本静额定负荷(C0)，并保留适当的安全系数——一般场合建议静安全系数fSL≥1.5，有冲击振动场合则需fSL≥3。

关键参数计算与型号解读

寿命计算是选型过程中的量化核心。直线导轨的额定寿命遵循公式：L=(C/P)³×50km，其中C为基本动额定负荷，P为工作负荷。通过调整导轨尺寸或滑块数量改变工作负荷与额定负荷比值，可显著延长使用寿命——负荷减少20%，寿命几乎翻倍。

型号解读能力可大幅提高选型效率。以“HGH 30 CA - 2 - R - 1000 - Z1 - C - E5”为例：“HGH”表示高组装系列，“30”代表导轨宽度30mm，“CA”指滑块形状与负荷类型，“2”表示单根导轨上的滑块数量，“R”为上锁式安装，“1000”是导轨长度，“Z1”为轻预压，“C”是精度等级，“E5”则为端孔距。

预压选择直接影响系统刚性。ZF普通间隙适用于无预压要求场合；Z0无预压用于轻负荷且对精度要求不高的环境；Z1轻预压则适用于有刚性要求且受力适中的设备；ZA中预压和ZB重预压则用于有振动和冲击的重载场合。

实际应用中的选型技巧

精度与成本的平衡是工程师面临的常见挑战。对于大多数自动化设备，H级精度已能满足要求，而半导体设备则需选择P级及以上精度。不合理的精度选择会增加20%-50%不必要成本。

润滑方式的选择依据使用环境而定。一般环境下，油脂润滑可满足大多数需求；高速应用则需油液润滑；特殊环境如医疗设备或食品机械，可选用自润式导轨减少污染。

安装姿势的不同会影响负荷计算。水平安装时主要考虑垂直方向负荷；竖立安装和挂壁安装时，则需额外计算因重力产生的力矩负荷，适当提高安全系数。

在数控机床领域，正确选型的HIWIN直线导轨可使加工表面粗糙度低于Ra0.8μm，同时将驱动电机能耗降低20%。

选型不是简单的参数对照，而是理解设备工作本质与导轨性能特征的科学匹配。掌握这些核心要点，方能充分发挥直线导轨在设备中的性能潜力。
