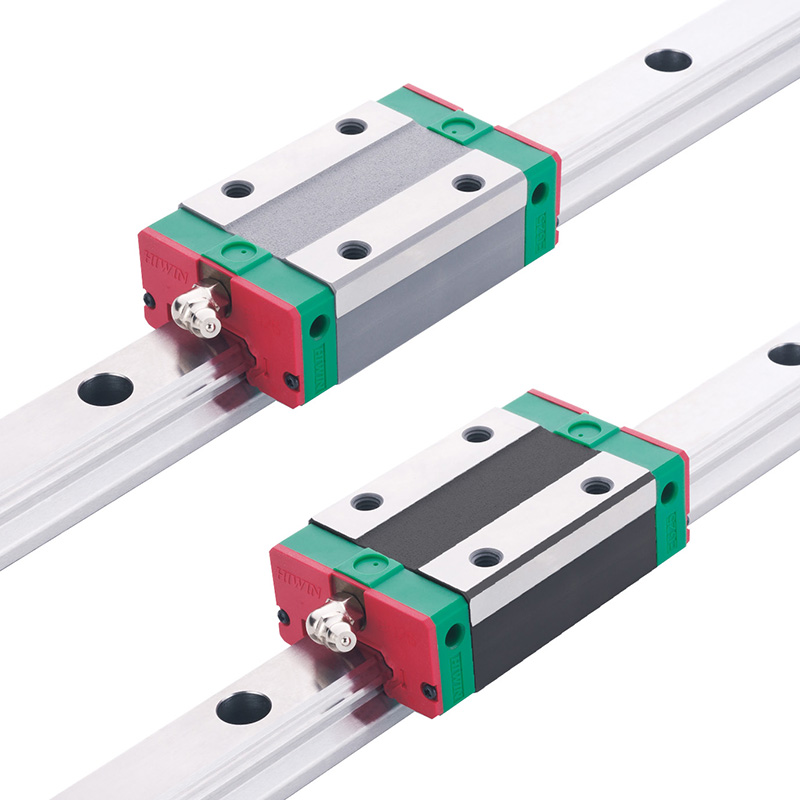

超重载直线导轨与驱动丝杆解决方案：单根承载超50吨技术实现

在工业装备大型化的趋势下，超重载直线运动技术已成为高端制造发展的关键支撑。

在航空航天、大型压力机、重型数控机床及港口机械等领域，对直线导轨系统的承载能力提出了极高要求。传统滚珠直线导轨难以满足单根50吨以上的极端负荷需求，这需要从结构设计、材料科学及精度控制等多方面进行技术创新。

01 突破技术瓶颈，实现超重载直线运动

现代工业装备日益向大型化、高精度化方向发展，对直线运动系统的负载能力提出了前所未有的要求。

以航空制造业为例，在加工航空器大型结构件时，不仅需要承受巨大的切削力，还要保持极高的定位精度，这就促使直线导轨技术必须突破传统限制。

近年来，通过特殊结构设计和材料工艺创新，超重载直线导轨技术取得了重大突破。

通过采用滚柱代替滚珠作为滚动体，以及对滚道截面形状的优化设计，大幅提高了直线导轨的动静负载能力，实现了超高刚性。

02 超重载直线导轨核心技术特征

超重载直线导轨系统与普通直线导轨在技术参数上存在显著差异，主要体现在以下几个方面：

承载能力：单根导轨额定静载荷可达50-100吨，甚至更高，较传统产品提升3-5倍。

刚性表现：通过施加重预压（ZC级别），系统刚性大幅提升，能够有效抵抗振动和冲击。

结构设计：采用多滚道设计和增强型滑块结构，使负荷能均匀分布在更多的滚动体上。

材料创新：采用特种合金钢并经特殊热处理工艺，使导轨表面硬度可达HRC60以上，核心抗拉强度超过2000MPa。

在实际应用中，一套完整的超重载直线运动系统还需考虑导轨的安装基础刚度、热变形控制以及长效润滑等因素，才能确保系统在极端负荷下的长期稳定运行。

03 高刚性驱动丝杆的技术匹配

超重载直线导轨系统必须配合相应的高刚性驱动丝杆才能发挥全部性能。为满足50吨以上负载的驱动需求，驱动丝杆需具备以下特性：

大直径滚珠丝杠或静压丝杠技术，丝杠直径可达80mm-200mm，导程精细匹配负载与速度需求。

高扭矩输入能力，配备特殊设计的减速机构或直接驱动技术，提供足够的输出扭矩。

高刚性支撑结构，采用固定-支撑或固定-固定的安装方式，配备超大规格的角接触球轴承。

冷却系统，中空强冷结构有效抑制高速高负载运行下的温升。

实践中，驱动系统的设计需综合考虑移动质量、加速度要求、定位精度及工作周期等多重因素，通过动力学理论及CAE仿真技术对系统进行优化设计。

04 应用领域与未来发展

超重载直线导轨与驱动丝杆已广泛应用于多个工业领域：

在航空航天领域，用于大型复合材料铺放设备、翼梁加工中心等；

在重型机床行业，用于龙门式加工中心、大型压力机等；

在特种装备领域，用于重型运输系统、火箭发射平台等。

随着智能制造和工业升级的持续推进，对超重载直线运动技术的需求将持续增长。

未来技术发展将聚焦于更高承载密度、智能状态监测及自适应负载调节等方向，进一步推动重大装备的性能提升。
