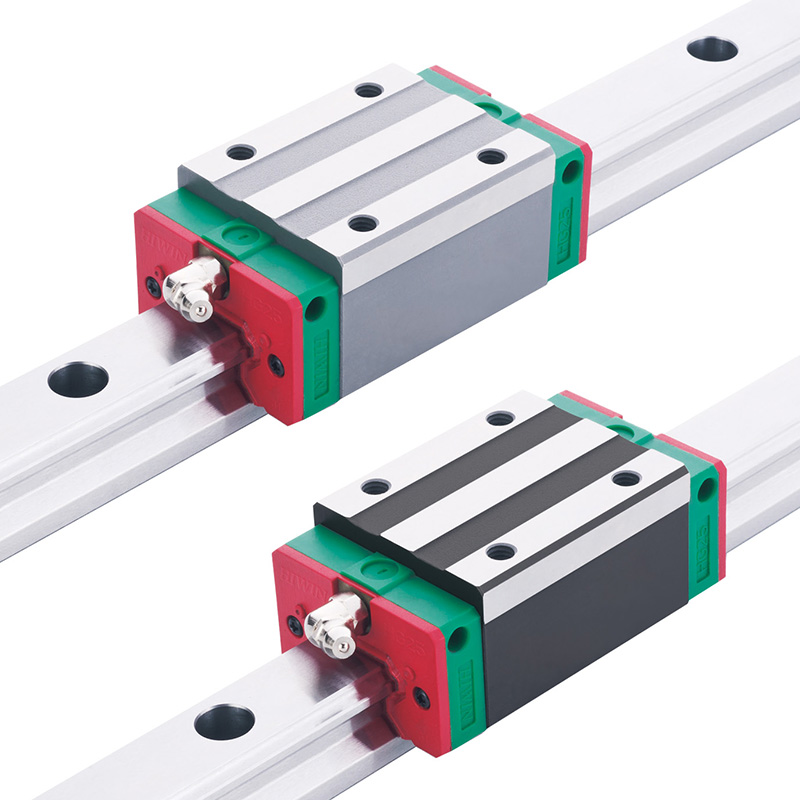

直线滑轨与滚珠丝杠的3D打印技术应用解析

直线滑轨和滚珠丝杠作为精密传动领域的核心部件，其制造技术一直备受关注。近年来，随着工业级3D打印技术的成熟，这些精密部件的生产模式正在发生转变。3D打印技术不仅能快速制造直线导轨样品应用于教学实践，还能直接生产适用于高温等特殊工况的传动部件。

01 3D打印在直线传动部件制造中的兴起

工业级3D打印技术正以前所未有的速度渗透到精密制造领域。2024年，全球3D打印行业市场规模已达到约193.3亿美元，预计到2034年将增长至1345.8亿美元，年复合增长率高达18.46%。

中国市场表现尤为突出，2024年3D打印行业市场规模已达415亿元，其中打印设备营收占比55%。

在制造业强劲需求的推动下，3D打印技术从“可选项”变为“必选项”，这一转变在精密传动部件制造领域尤为明显。

航空航天、消费电子、汽车制造等行业对复杂结构、轻量化及定制化零部件的需求，促使制造商采用3D打印技术生产直线滑轨和滚珠丝杠等传动部件。

02 技术优势与典型应用

直线导轨与滑块分离时，精密排列的滚珠极易脱落，安装复位困难，而3D打印技术为这一问题提供了创新解决方案。

通过测量直线导轨的形状尺寸并三维建模，可以快速打印出直线导轨样品，有效解决了传统制造中的难题。

技术优势表现

生产效率：3D打印对于某些零件生产制造效率的提升超过40%，有效解决传统工艺生产周期长、成本高的问题。

轻量化成果：通过3D打印设备制造的航空航天复杂零部件，重量减轻且性能提升，实现了高达55%的轻量化效果。

个性化定制：3D打印对复杂结构具有低成本敏感性，设计自由度高，可通过更多空腔结构实现轻量化。

行业应用案例

在航空航天领域，空客、SpaceX、蓝箭航天等企业已使用3D打印技术生产航空发动机零部件、机身零部件、阀门、涡轮泵等部件。

金属3D打印可以实现机器人零部件更自由的设计以及小批量柔性化生产，加快技术研发迭代和落地。

有厂商通过金属3D打印一体成型的灵巧手精细力觉解决方案，减少了传统组装工艺带来的应力集中和潜在故障点。

03 专用直线导轨的3D打印创新

一项2023年的专利展示了专为3D打印设计的精密直线导轨创新解决方案。

该设计包括滑轨和滑块本体，滑块本体上形成有数个第一安装槽，并安装有与第一安装槽相对应的第一轴。

每个第一轴上均轴孔配合有至少两个第一防尘轴承形成滚动组件，每个滚动组件的外侧均套设有辊筒，辊筒位于对应的第一安装槽内，辊筒的外侧与滑轨相接触。

设计特点

这一设计的优势在于：

防尘性能：辊筒的两端均安装有骨架油封，第一防尘轴承与第一轴之间相对滚动，第一防尘轴承外的辊筒在滑轨上相对滚动。

专用结构：滑轨的顶部形成有至少两个凸起部，截面呈等腰梯形，通过等腰梯形的上底与辊筒外侧相接触。

二次防尘：还设有第二防尘轴承，设置有截面呈L形的外圈，L形的水平部和竖直部分别与滑轨两侧棱角的相邻两边相抵靠。

这些创新设计使直线导轨更加适合3D打印工艺，同时保证了传动精度和使用寿命。

04 高温环境下的3D打印解决方案

特殊工况下的直线传动部件制造一直是制造业的难点。有公司通过自制高温3D打印机推进耐高温线材的开发。

在这款打印机的机械系统中，工程师采用了由耐高温不锈钢制成的免维护drylin W直线导向装置，在X、Y和Z轴上则采用了可平滑运行的dryspin大螺距螺纹丝杠。

由耐磨的高性能塑料iglidur X和iglidur C500制成的免润滑垫片和丝杠螺母，确保了打印平台即使在内部温度高达200℃时依然可以精确定位。

这款设备使用的喷嘴可以在高达400℃的温度下熔化线材，为此还专门开发出了适用于高温工况的新线材iglidur J350。

该高性能塑料最主要的特点是极高的耐磨性和对钢的低摩擦系数，特别适合用于旋转运动，并且在180℃的高温下也具有高度的尺寸稳定性。

05 产业发展与政策支持

工业级3D打印设备行业在2025年呈现出加速渗透传统制造业的显著特征。全球市场规模预计突破280亿美元，中国占比达到34%，成为全球最大的单体市场。

政策支持是推动3D打印产业发展的重要力量。2025年5月，国务院常务会议审议通过《制造业绿色低碳发展行动方案（2025—2027年）》，推动绿色制造技术落地。

2024年3月，国务院印发《推动大规模设备更新和消费品以旧换新行动方案》，明确支持增材制造技术推广。

2023年12月，国家发展改革委修订发布《产业结构调整指导目录（2024年本）》，鼓励增材制造装备及专用材料发展。

在政策红利的持续释放下，我国激光选区熔化、电弧增材制造等3D打印核心技术日趋成熟，工业级3D打印设备成本大幅下降，为民用领域规模化应用3D打印技术奠定重要基础。

06 技术发展趋势与展望

3D打印专业技术正朝着更精密、更高效的方向发展。未来，3D打印技术将聚焦于多材料梯度打印（金属/陶瓷复合结构）、超高速成型技术（投影式光固化速度>1m/h）、AI智能工艺链（缺陷实时修正率>95%）等前沿领域。

亟待突破的技术瓶颈

大型构件残余应力控制（变形量<0.05%）

生物打印血管化（毛细管网径≤10μm）等关键技

行业也正推动建立标准（材料数据库覆盖率>90%）。

展望2025年下半年，多家工业级3D打印设备厂商预计，设备产量有望迎来较大增长。

一家金属3D打印厂商透露，2025年上半年，公司的工业级3D打印产品产量明显增长，其中航空航天大型复杂部件产值同比增长150%。

轻量化部件等3D打印产品需求正在迅速增长，公司2025年总产量预计实现20%至50%的增长。

3D打印技术正在重塑精密传动部件的制造方式。从航空航天到消费电子，从生物医疗到机器人技术，直线滑轨与滚珠丝杠的3D打印应用正加速渗透各个领域。

随着政策红利的持续释放和核心技术的日趋成熟，未来将有更多行业受益于这项创新制造技术。
